Дискретные датчики уровня CleverLevel LBFH

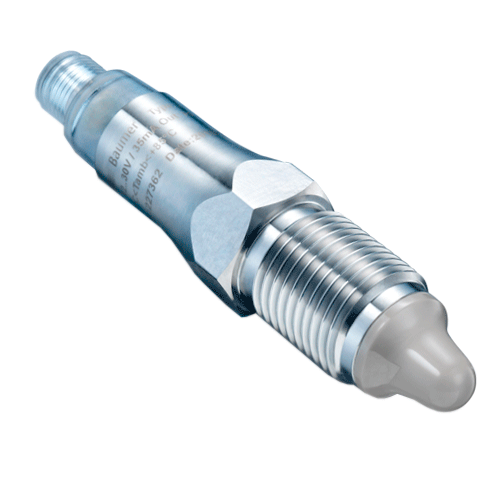

Сигнализатор уровня CleverLevel LBFH – настраиваемый датчик-индикатор уровня ёмкостно-частотного типа для жидких и сыпучих продуктов в гигиеническом исполнении.
Датчик предназначен для работы в жидких и сыпучих средах с коэффициентом диэлектрической проницаемости среды не ниже 1,5. Корпус датчика, в том числе смачиваемая часть, выполнен из нержавеющей стали AISI 316L, а измерительный сенсор из материала PEEK Natura. Датчик сертифицирован для гигиенического применения и может устанавливаться в любых местах технологических установок (включая трубопроводы). Для гигиенического присоединения производитель предлагает сертифицированные аксессуары.
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFH-21.010.A03020.1.0003.0
Емкостный датчик уровня CleverLevel LBFH-21.010.A03020.1.0003.0 для контроля и сигнализации предельного уровня жидкости. Короткое исполнение.
|
48 160 руб./шт
-
+
Заказать
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFH-21.010.A03020.3.0003.0
Емкостный датчик уровня CleverLevel LBFH-21.010.A03020.3.0003.0 для контроля и сигнализации предельного уровня жидкости. Короткое исполнение.
|
48 160 руб./шт
-
+
Заказать
|
||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFH-21.020.A03020.2.0003.0
Емкостный датчик уровня LBFH-21.020.A03020.2.0003.0 для контроля и сигнализации предельного уровня жидкости. Короткое исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: LBFH-21.010.A03020.2.0003.0
Емкостный датчик уровня CleverLevel LBFH-21.010.A03020.2.0003.0 для контроля и сигнализации предельного уровня жидкости. Короткое исполнение.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
Преимущества использования сигнализаторов уровня LBFH
Сигнализаторы уровня типа LBFH обладают всеми преимуществами, присущими датчикам семейства CleverLevel:
- простота и легкость при установке и эксплуатации;
- надежность и отсутствие необходимости в техобслуживании;
- отсутствие влияния на ход технологического процесса;
- независимость результатов измерений от условий технологического процесса;
- возможность использования в установках CIP/SIP.
Вместе с тем, важны достоинства, присущие именно этой модели сигнализаторов:
- выходные дискретные сигналы могут программироваться на два разных, независимых уровня срабатывания;
- встроенная функция “qTeach” позволяет производить основную настройку датчиков непосредственно на месте работы без демонтажа или применения программатора.
Технические характеристики CleverLevel LBFH
Наиболее значимые технические характеристики, позволяющие решить вопрос о применении сигнализаторов уровня типа LBFH, представлены в таблице.
| Погрешность измерения | ±1 мм |
| Гистерезис при измерении | ±1 мм |
| Время срабатывания | ≤0,04 сек. |
| Затухание (программируется) | 0,1…10 сек. |
| Выходной сигнал | Выбор из трех видов: PNP, NPN, цифровой (push-pull). Максимальный ток ≤100 мА. |
| Питание | 8…36 В, максимальный ток потребления ≤50 мА, типовое значение 35 мА. |
| Защита | Защита от неправильной полярности напряжения. Выходы устойчивы к режиму к. з. |
| Время готовности к работе |
˂ 2 сек. |
| Условия технологического процесса | Температура: -40°С…+115°С. Давление -1…10 бар. При температуре 135°С и времени работы менее 1 часа, давление ≤5 бар. |
| Условия окружающей среды | Температура: -40°С…+85°С. Влажность ˂98%, конденсат. Вибрация по EN60068-2-6. |
| Степень защиты | IP67 или IP69K с соответствующим кабелем. |
| Настройка на рабочую среду | qTeach FlexProgrammer 9701 |
| Присоединение к техпроцессу | Электрическое: разъём М12, 4 контакта. Механическое: G1/2B, гигиеническое, BCID: A03 |
Принцип действия датчика CleverLevel LBFH
Срабатывание датчика сопровождается переключением двух дискретных выходов с настраиваемой логикой и визуально – цветной световой сигнализацией (LED). Настройка срабатывания сигнализатора на ту, или иную среду может осуществляться пользователем по месту установки датчика при помощи встроенной функции Q-Teach или от внешних устройств – программатора FlexProgrammer 9701 и ПК.
Работа ёмкостно-частотных датчиков уровня основана на явлении изменения резонансной частоты колебательного контура при изменении параметров составляющих его элементов. В данном случае в корпусе датчика расположена катушка индуктивности, а роль конденсатора выполняет эквивалентная ёмкость между электродом датчика и окружающими конструкциями, которая зависит от диэлектрической проницаемости окружающей среды. При изменении среды изменяется диэлектрическая проницаемость в пространстве между электродом и окружающими элементами конструкции, что приводит к изменению эквивалентной ёмкости контура, а, следовательно, к изменению частоты его резонанса. Электроника датчика, изменяя частоту работы контура, фиксирует изменение резонансной частоты и, тем самым, факт прохождения продукта через датчик.
Такая технология позволяет обеспечить довольно высокую точность – порядка ±1 мм и высокую скорость срабатывания. Время срабатывания составляет не более 0,04 сек. При этом устройство не предъявляет высоких требований к напряжению питания – от 8 В до 36 В и обеспечивает хорошую визуализацию процесса контроля уровня.
Сопутствующие товары
Приварные бобышки с резьбой G1/2" для монтажа емкостно-частотных сигнализаторов в задачах, где не требуется беззазорное соединение.
 Высота 16 мм |
Варианты исполнения: IL-G1/2S (из черной стали) IL-G1/2S-S304 (из нержавеющей стали) |
Сертификаты
- Декларация соответствия TP TC 020/2011 продукцию торговой марки Baumer
- Датчики-сигнализаторы уровня типа LBFH соответствуют всем требованиям стандарта “3-A Sanitory Standard”.
- Сигнализаторы LBFH соответствуют нормативным требованиям «Европейской группы по гигиеническому машиностроению и проектированию» - EHEDG.
- Производитель декларирует соответствие сигнализаторов LBFH директивам ЕС 1935/2004, 2023/2006, 10/2011.
Документация
Вопросы, касающиеся описания, монтажа, программирования, отыскания неисправностей и техники безопасности представлены в документации:
