Датчики температуры с аналоговым выходом

Преимущества датчиков температуры с аналоговым выходом

Датчики температуры с аналоговым выходом просты при монтаже и в эксплуатации. При невысокой стоимости они выдают точные данные, которые без потерь можно передавать на большое расстояние, и эта совокупность факторов является их основным преимуществом.

• Возможна установка
  • в уличных условиях,
  • внутри стерильного помещения,
  • во взрывоопасных зонах;
• Применяется в зонах повышенного давления;
• Настраивается удалённое подключение (по HART-протоколу).

Принцип работы датчика температуры с аналоговым выходом

Датчики температуры с токовым выходом просты в монтаже и эксплуатации. Измерение температуры происходит посредством чувствительного элемента и затем сигнал преобразуется в ток на выходе.

Как правило для контроля температуры измеряемого вещества (твёрдое вещество, жидкость, сыпучие материалы) применяют термосопротивление, для измерения температуры воздуха (газов) и температур свыше 500°С используют термопары.

Принцип работы термопары основан на соединении двух проволок из различных металлов. Замеры температуры делаются между «горячим» и «холодным» концами – разность показаний дает напряжение, величина которого колеблется от 40 до 60 мкВ.

Принцип работы терморезисторов основан на зависимости электрического сопротивления металлов, сплавов и полупроводниковых материалов от температуры.

1 - чувствительный элемент из платиновой или медной проволоки, в форме спирали, расположенный на керамическом стержне;
2 - пористый керамический цилиндр;
3 - керамический порошок;
4 - защитная наружная трубка из нержавеющей стали;
5 - токопередающие выводы;
6 - наружная защитная трубка из нержавеющей стали;
7 - головка термометра со съемной крышкой;
8 - клеммы для присоединения выводного провода;
9 - провод к фиксирующему прибору;
10 - втулка с резьбой для установки в трубопровод, имеющий патрубки с внутренней резьбой.

Область применения датчиков температуры с выходом 4…20мА

Область применения у температурных датчиков довольно обширна и зависит от исполнения чувствительного элемента – санитарно-гигиенического или стандартного:

• Пищевое производство;
• Химическая промышленность;
• Горнодобывающая;
• Нефтегазовая;
• Сельское хозяйство;
• Коммунальное хозяйство;
• Системы вентиляции и кондиционирования.

Технические характеристики датчиков температуры с аналоговым выходом

• Стандартный выход управления – аналоговый по току 4…20мА,
• Диапазон прогрева/охлаждения рабочей среды: -40…+800°С
• Диапазон прогрева/охлаждения окружающей среды: -20…+80°С
• Напряжение питания: 7,5…36 В DC;
• Высокая скорость срабатывания и передачи данных;

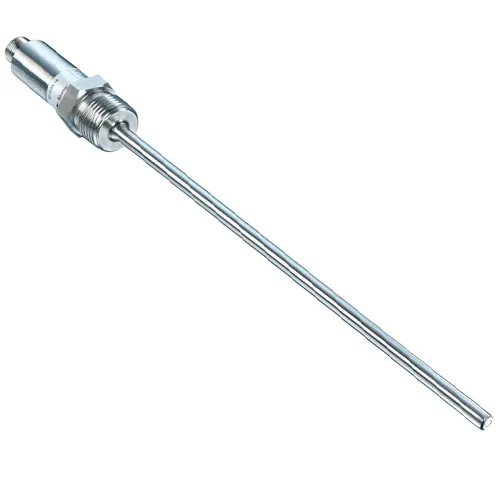

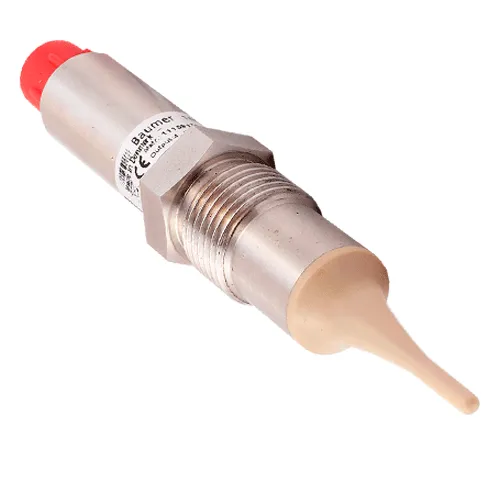

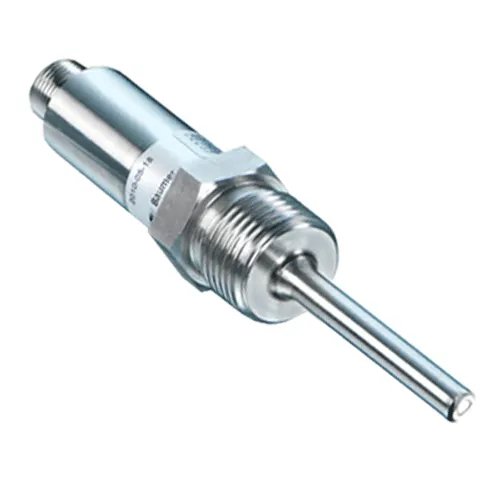

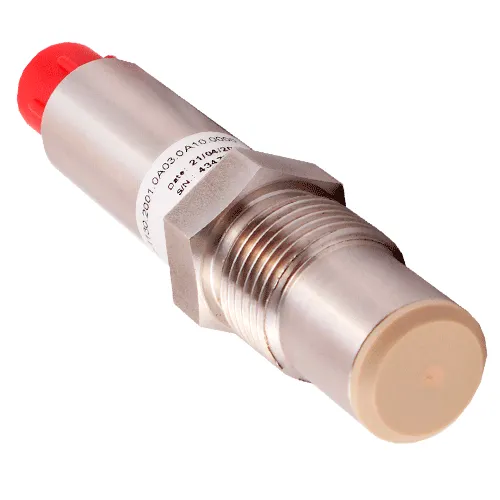

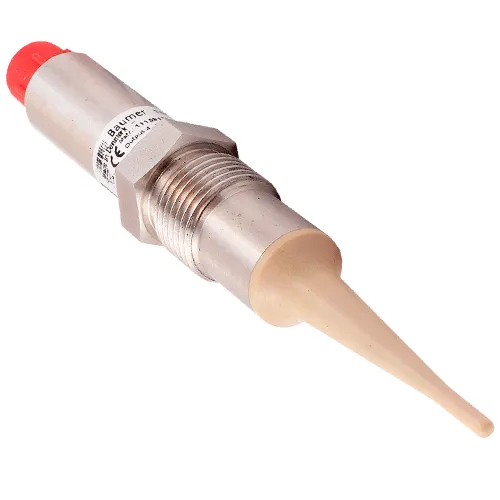

• Конструктивное исполнение: с резьбой или без, погружной, поверхностный, для помещений (в том числе чистых), для систем вентиляции, с легкосъемным креплением DIN (применяет внутри оборудования);

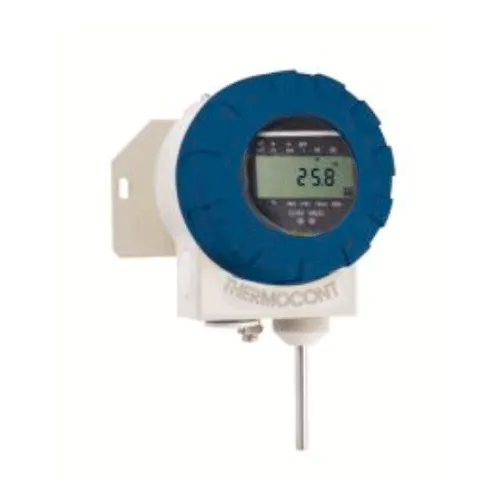

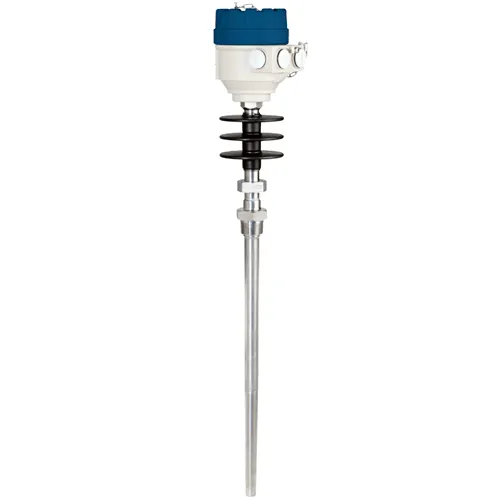

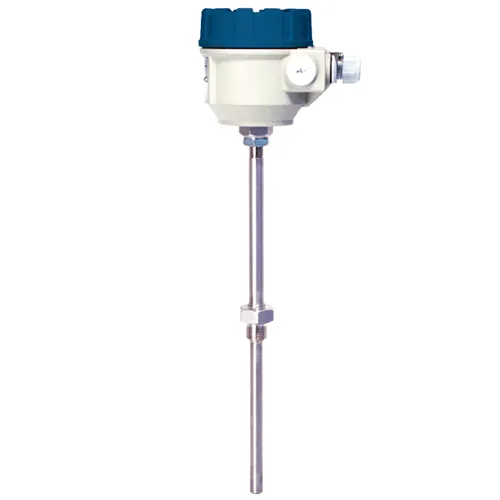

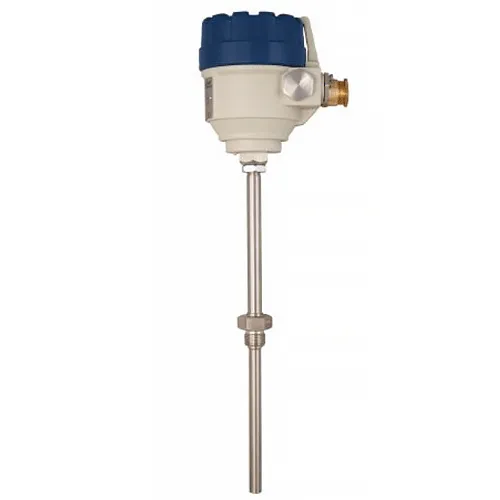

• Возможна работа по протоколу HART (например, модель THERMOCONT T);
• Вид чувствительного элемента: термопара или термосопротивление.

Документация

Каталоги:

Листы технических данных:

• Baumer PT20S

Руководства по эксплуатации:

• Thermocont T
• IFM TA
• IFM TCC

Для корректного выбора температурных датчиков с токовым выходом необходимо учитывать множество факторов: температурный диапазон рабочей среды, возможность и необходимость погружения, внешние условия проведения измерений, длительность проводимых замеров, допустимые погрешность, напряжение питания, время срабатывания.

Чтобы не ошибиться с выбором, получите квалифицированную консультацию специалистов «РусАвтоматизация».
