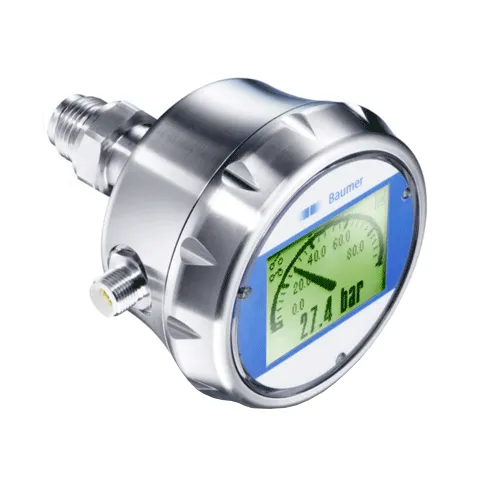

Датчики давления PFMN в Москве

Преимущества преобразователей давления CombiPress™ PFMN

Работа датчика давления Baumer PFMN возможна при условии не превышения абсолютным или относительным давлением предела перегрузки до 690 бар и соответствии материалов, входящих в контакт с измеряемой средой, степени ее агрессивности. Максимальная рабочая температура составляет до +200°С, если используются детали присоединения к процессу со специальной охлаждающей горловиной. Мембрана чувствительного элемента датчика выполнена заподлицо, что обеспечивает в месте установки отсутствие полостей, повышая точность и стабильность результатов измерений. В качестве датчиков давления жидкости Baumer PFMN могут использоваться как для измерения давления в емкостях и трубопроводах промышленных систем, так и для определения уровня заполнения резервуаров. Местоположение и ориентация установки датчиков выбираются в зависимости от нужд конкретной задачи.

• Измерение давления и уровня с высокой точностью.
• Высокая температурная и временная стабильность измерений.
• Компактная установка от G1/2A, без полостей.
• Устойчивость ко всем видам моющих средств CIP.
• Простое программирование посредством сенсорного экрана или с помощью FlexProgrammer 9701.
• Доступны версии с релейными выходными сигналами.

Применение датчиков серии PFMN

У датчика кремниевый пьезорезистивный чувствительный элемент, взаимодействующий с измеряемой средой через мембрану и полость, заполненную измерительной жидкостью. Электронный преобразователь превращает сигнал чувствительного элемента в стандартизированный выходной аналоговый токовый сигнал 4…20 мА с возможностью взаимодействия по HART-протоколу. Сенсорный дисплей DFON соединен с корпусом датчика и позволяет не только отображать результаты измерения, но и частично осуществлять программирование датчика. Это также возможно и при использовании программатора FlexProgrammer 9701. Таким образом, датчик давления PFMN используется в качестве чувствительного и информационного элемента систем автоматизации и информационных систем. Опционально датчик выполняется с релейными выходами, что позволяет непосредственно управлять сигнальными или исполнительными устройствами технологического комплекса.

Области применения датчиков:

• гидравлические устройства металлургических и машиностроительных производств;
• гидравлические устройства строительных и транспортных механизмов;
• технологические линии химического и нефтехимического производств;
• системы водоотведения и водоподготовки;
• производство продуктов питания и напитков;
• технологические линии фармацевтического производства.

Характеристики преобразователей давления PFMN

• Диапазоны измерения давления (абсолютного и относительного): 0…0,345; -1…1; -1…5; -1…20; -1…34; -1…68; -1…400 бар;
• Погрешности измерения
  • основная: 0,1% FS при колебаниях измеряемой величины 2:1,
    0,25%FS при колебаниях измеряемой величины 4:1,
  • дополнительная при колебаниях t° измеряемой среды: ≤±0,005%FS/°C;
• Долговременная стабильность: ≤0,1%FS/год;
• Максимальный диапазон колебаний измеряемой величины: 10:1;
• Напряжение питания датчика: 10…35 В постоянного тока;
• Выходные сигналы:
  • аналоговый 4…20 мА + HART,
  • 2 релейных, несущая способность контактов 60 В / 75 мА (опционально);
• Диапазон изменения температуры измеряемой среды:
  • -40°С…+125°С присоединение без охлаждающей горловины,
  • -40°С…+200°С присоединение с охлаждающей горловиной.

Габаритные и присоединительные размеры

Габаритные размеры

Гибкий корпус с нижним присоединением к процессу

Гибкий корпус с задним присоединением к процессу

Вид спереди

Присоединение к процессу

G 1/2 A DIN 3852-E (BCID: G51)

G 1/2 A ISO 228-1 с конусом (BCID: G08)

G 1 A гигиенический (BCID: А04)

G 1/2 A гигиенический (BCID: А03)

1/2-14 NPT (BCID: N02)

G 1/2 A DIN 3852-E с охлаждающим элементом (BCID: G51)

G 1 A гигиенический с охлаждающим элементом (BCID: A04)

Сертификаты

• Декларация соответствия TP TC 020/2011 продукцию торговой марки Baumer
• Гигиенический сертификат 77.24.13.П.000033.01.17

Документация

Подробно ознакомиться с описанием технических характеристик, установки, программирования и т.п. датчиков давления Baumer PFMN можно в документации:

• Каталог датчиков давления CombiPress™ PFMN
