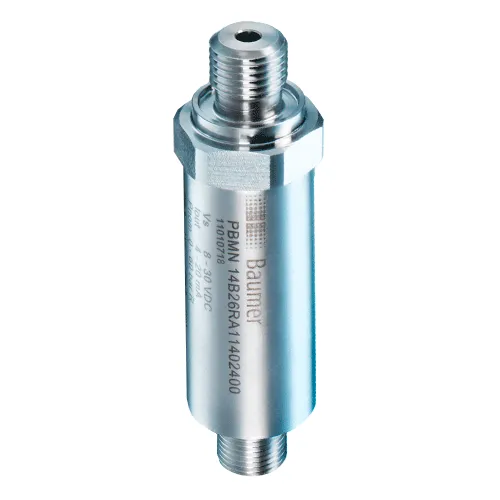

Датчики давления PBMN в Москве

Назначение датчиков давления Baumer PBMN

Датчики низкого давления PBMN выполнены в цельносварном корпусе из нержавеющей стали, который обеспечивает универсальность применения в экстремальных условиях. Датчики позволяют измерять давление в нескольких диапазонах от -0,1 …+0,1 бар до 0…40 бар, с высокой точностью и с учетом температурного влияния на результаты преобразования сигнала.

Датчики Baumer PBMN позволяют контролировать абсолютное и относительное давление, а также производить вакуумные измерения. Программирование параметров датчика давления производится посредством дополнительного конфигуратора Flex-Programmer 9701. Программатор дает возможность задания диапазона измерений, параметров в нулевой точке, пороговых значений и пр. Связь с программатором и внешними устройствами осуществляется посредством стандартного интерфейса IO-Link. Кроме того, преобразователь давления выдает стандартизированные выходные сигналы аналогового типа по току 4…20 мА или напряжению 0…10 В.

Датчики давления Baumer PBMN соответствуют директивам ЕС 2014/30/EU, 2014/34/EU, 2011/65/EU, то есть сертифицированы ATEX для работы в условиях взрывоопасных производств, соответствуют стандартам EAC в отношении электромагнитной совместимости и применения опасных химических веществ в электронном оборудовании.

Преимущества датчиков низкого давления Baumer PBMN

• Конструкция и применяемые материалы обеспечивают универсальность применения (за исключением шахтного размещения).
• Высокая точность и температурная компенсация результатов измерений.
• Легкая установка параметров с применением дополнительного программатора.

Применение преобразователей давления PBMN

Датчики Baumer PBMN предназначены для применения в установках на поверхности, исключается шахтное применение. В соприкосновение с контролируемой средой вступают детали корпуса и мембрана, выполняемые из нержавеющей стали AISI 316L (1.4404), а также уплотнения из пластика FKM (опционально – NBR при более низких температурах). Конструктивные материалы позволяют использовать изделия в качестве промышленных датчиков давления в следующих областях:

• энергетика;
• металлургия;
• машиностроение, в том числе транспортное;
• судостроение;
• водоотведение и водоподготовка;
• химическое и нефтехимическое производство;
• пищевая промышленность;
• жилищно-коммунальное хозяйство;
• лабораторные и научные исследования.

Технические характеристики датчиков давления серии PBMN

• Диапазоны измерения давления: от -0,1…+0,1 бар до 0…40 бар
• Виды контролируемого давления: абсолютное, относительное, вакуумметрия
• Погрешность измерений: ±0,04%FS/ ±0,1%FS (включая нелинейность, гистерезис, неповторяемость по методу анализа BFSL)
• Максимальная погрешность измерений: ±0,1%/ ±0,25%FS
• Диапазон температурной компенсации измерений: -40…+85°С
• Диапазон температур окружающей среды: -40…+85°С
• Диапазон температур контролируемого процесса: -40…+120°С
• Выходные сигналы:
  • аналоговый по току (2-х проводная схема): 4…20 мА/20…4 мА;
  • аналоговый по напряжению (3-х проводная схема): 0…10В / 0…5В / 0,5…4,5В / 1…5В / 10…0В
• Интерфейс: IO-Link
• Степень защиты: IP65/67
• Сертификация: EAC, ATEX

Габаритные и присоединительные размеры

Варианты корпусов датчика

Корпус с разъемом M12

Корпус с разъемом DIN EN 175301-803

Корпус с кабельным выводом

Корпус с кабельным вводом

Присоединение к процессу

G30-02 G 1/4 B EN 837-1 (BCID: G30)	G31-03 G 1/2 B EN 837-1 (BCID: G31)	N01-04 1/4-18 NPT (BCID: N01)	N02-05 1/2-14 NPT (BCID: N02)
G50-06 G 1/4 A DIN 3852-E (BCID: G50)	G51-09 G 1/2 A DIN 3852-E (BCID: G51)	G51-19 G 1/2 A DIN 3852-E, отв.Ø10мм (BCID: G51)	G21-12 G 1/4 A ISO 228-1 (BCID: G21)

Сертификаты

• Декларация соответствия TP TC 020/2011 продукцию торговой марки Baumer

Документация

Детально ознакомиться с параметрами и техническими характеристиками датчиков низкого давления Baumer PBMN, особенностями их применения можно по следующим источникам:

• Каталог датчиков давления Baumer PBMN
• Инструкция по применению
