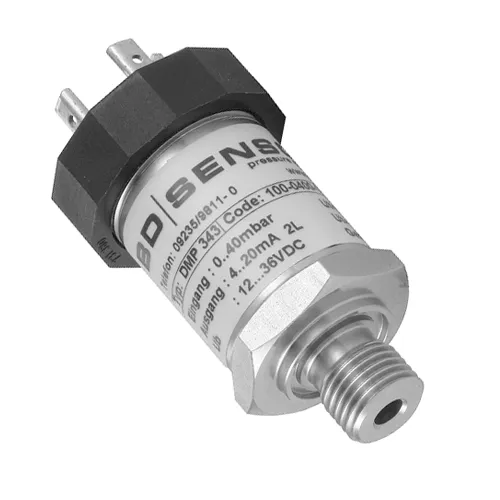

Датчики давления DMP 343 в Москве

Назначение датчиков давления DMP 343

Датчики давления DMP 343 представляют собой устройства для постоянного измерения и контроля низких значений давления в диапазоне от 10 до 1000 мбар. Также прибор может быть применен для измерения вакуума, в диапазоне от -1000 до 0 мбар. Датчик низкого давления имеет небольшие габариты и прочный корпус из нержавеющей стали, а также высокую степень устойчивости к температуре. Это делает возможным применение устройства в условиях с неблагоприятными атмосферными или механическими воздействиями, а также его установку в местах с ограниченным пространством.

Промышленный датчик давления работает с газообразными и жидкими средами, которые не являются агрессивными или химическими активными. Для измерения давления в приборе используется тензорезистор, сигнал с которого пропорционален измеряемому давлению. Электроника прибора преобразовывает значение сопротивления на тензорезисторе в унифицированное значение тока или напряжения для передачи показаний в систему АСУ ТП или на вторичное устройство.

Преимущества измерителей давления DMP 343

Промышленный датчик для измерения низкого давления модели DMP 343 обладает следующими преимуществами:

• Линейность измерительной характеристики;
• Низкое значение основной погрешности;
• Стабильная калибровочная характеристика;
• Различные типы электрических и механических присоединений;
• Наличие электрических защит от КЗ, перепада напряжения и неправильно подключения;
• Прочный и герметичный корпус;
• Наличие нескольких типов выходных сигналов;
• Возможность работы с жидкостями и газами;
• Возможность измерения избыточных значений давления и разряжения.

Также следует отметить возможность искробезопасного исполнения датчика, что значительно расширяет пределы его использования.

Применение преобразователей давления DMP 343

За счет небольших габаритных размеров датчик давления DMP 343 может быть использован как в стационарных промышленных системах, так и в мобильных агрегатах или лабораторных установках. Эксплуатационные и метрологические характеристики датчика позволяют ему успешно применяться в следующих отраслях промышленности:

• Промышленные системы кондиционирования и вентиляции;
• Оборудование для медицины;
• Пищевые производства;
• Водоподготовка.

И другие технологические процессы.

Технические характеристики датчиков давления серии DMP 343

У промышленных датчиков давления DMP 343 следующие характеристики:

• Диапазоны измеряемого давления
  • избыточное: от 0 до 1000 мбар,
  • вакуум: от -1000 до 0 мбар;
• Основная погрешность: 0,5 / 1 / 2% от диапазона измерения, в зависимости от давления и температуры;
• Питающее напряжение: от 12 до 36 В DC;
• Тип и диапазон выходного сигнала
  • ток: 4…20 мА для 2х проводной схемы или 0…20 мА для 3х проводной схемы,
  • напряжение: 0…10 В или 0…5 В,
  • протокол HART: ток 4…20 мА для 2х проводной схемы;
• Тип сенсора: тензорезистор из кремния;
• Рабочий диапазон температуры: от -40 до +125°C;
• Механическая устойчивость: к вибрации 20…2000 Гц, к ударам 100 г/ 11 мс;
• Тип электрического присоединения: DIN 43650, Binder 723 (5 конт.), M12x1 (4 конт.), кабельный ввод PG7, Buccaneer;
• Тип механического присоединения: M20х1,5, G¼", G½", М10х1, М12х1;
• Материалы датчика
  • корпус и штуцер: нержавеющая сталь 1.4404,
  • уплотнение: FKM,
  • измерительная мембрана: кремний, RTV;
• Степень защиты: IP65, IP67, IP68;
• Вес: не более 140 граммов.

Габаритные размеры

Габаритные размеры датчиков давления DMP 343:

Габаритные размеры присоединений и разъемов различных исполнений датчиков серии 343 можно узнать из документации.

Документация

Более подробную информацию можно получить из следующей документации к датчику давления DMP 343:

• Каталог датчиков давления DMP 343
• Руководство по монтажу и эксплуатации датчиков давления DMP

Сертификаты

• Сертификат об утверждении типа СИ
• Сертификат сейсмостойкости
• Сертификат «О безопасности оборудования для работы во взрывоопасных средах»
