Датчики давления DMP 334 в Москве
Датчик избыточного давления DMP334 спроектирован для измерения высокого и сверхвысокого давления рабочих сред в гидравлических системах. Высокая стойкость к нагрузкам позволяет датчику давления DMP 334 работать в тяжёлых условиях. Чувствительный элемент датчика давления приварен к внутреннему штуцеру, мембрана изготовлена из нержавеющей стали.
Рабочий диапазон датчика DMP 334 включает диапазоны измерения давления: от 0…600 бар до 0…2200 бар (от 0…60 МПа до 0…220 МПа). Для работы в других диапазонах можно изготовить датчик давления на заказ. Датчик имеет достаточно высокую точность измерений – до 0,35% от ДИ и маленькое время отклика – до 5 мс. Корпус и штуцер датчика DMP 334 изготовлены из нержавеющей стали, а сам датчик может выполняться в трёх классах защиты, в том числе и в искрозащищённом исполнении.
Быстрый просмотр
|
Под заказ
Артикул: DMP 334 140-1004-E-5-100-999-2-00R-ГП
Датчик высокого давления DMP 334 140-1004-E-5-100-999-2-00R-ГП разработан для тяжелых условий эксплуатации в гидравлическом оборудовании.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: DMP 334 140-1004-1-3-100-200-2-00R
Датчик высокого давления DMP 334 140-1004-1-3-100-200-2-00R разработан для тяжелых условий эксплуатации в гидравлическом оборудовании.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: DMP 334 140-1004-1-3-100-200-2-00R-ГП
Датчик высокого давления DMP 334 140-1004-1-3-100-200-2-00R разработан для тяжелых условий эксплуатации в гидравлическом оборудовании.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: DMP 334 140-1004-1-3-100-D28-2-00R
Датчик высокого давления DMP 334 140-1004-1-3-100-D28-2-00R разработан для тяжелых условий эксплуатации в гидравлическом оборудовании.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: DMP 334 140-9999-1-3-100-200-2-00R-ГП
Датчик высокого давления DMP 334 140-9999-1-3-100-200-2-00R-ГП разработан для тяжелых условий эксплуатации в гидравлическом оборудовании.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Под заказ

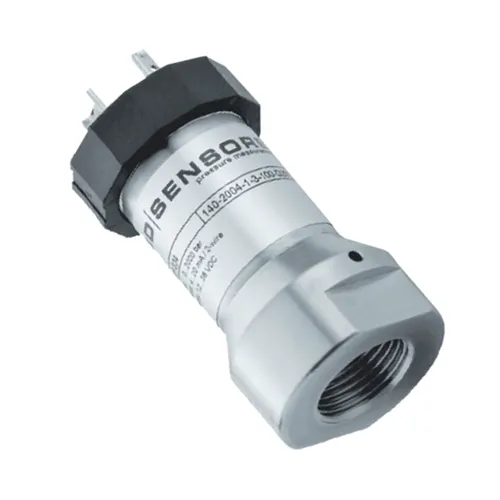

Артикул: DMP 334 140-2204-E-3-100-D28-2-00R
Датчик высокого давления DMP 334 140-2204-E-3-100-D28-2-00R разработан для тяжелых условий эксплуатации в гидравлическом оборудовании.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: DMP 334 140-9999 (0...690 bar)-3-3-М00-200-2-00R-ГП
Датчик высокого давления DMP 334 140-9999 (0...690 bar)-3-3-М00-200-2-00R-ГП разработан для тяжелых условий эксплуатации в гидравлическом оборудовании.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: DMP 334 140-1004-1-3-200-D28-2-00R-ГП
Датчик высокого давления DMP 334 140-1004-1-3-200-D28-2-00R-ГП разработан для тяжелых условий эксплуатации в гидравлическом оборудовании.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: DMP 334 140-1604-Е-3-400-D28-2-00R-ГП
Датчик высокого давления DMP 334 140-1604-Е-3-400-D28-2-00R-ГП разработан для тяжелых условий эксплуатации в гидравлическом оборудовании.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: DMP 334 140-1004-1-3-100-D28-2-041-ГП
Датчик высокого давления DMP 334 140-1004-1-3-100-D28-2-041-ГП разработан для тяжелых условий эксплуатации в гидравлическом оборудовании.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: DMP 334 140-1004-1-3-100-D28-2-00R-ГП
Датчик высокого давления DMP 334 140-1004-1-3-100-D28-2-00R-ГП разработан для тяжелых условий эксплуатации в гидравлическом оборудовании.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Под заказ
Артикул: DMP 334 140-1604-1-3-100-D28-2-00R-ГП
Датчик высокого давления DMP 334 140-1604-1-3-100-D28-2-00R-ГП разработан для тяжелых условий эксплуатации в гидравлическом оборудовании.
|
Заказать аналог
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
Преимущества датчиков давления DMP 334
- Надёжная работа под высокими давлениями более 1000 Бар
- Высокая точность измерений и стабильность калибровки
- Линейность характеристик
- Металлический тонкоплёночный сенсор
- Несколько вариантов штуцера и электрических подключений
- Несколько видов защиты
Применение датчика DMP 334
Датчик давления DMP 334 сохраняет свою работоспособность в самых сложных условиях, поэтому его применение оправдано в следующих сферах:
- станки и обрабатывающие центры
- гидравлические прессы
- инжекционные прессовые машины
- погрузочное и разгрузочное оборудование
- подъёмные и строительные механизмы
- подвижные гидравлические установки
- испытательные стенды
Технические характеристики датчика давления DMP 334
Датчик давления DMP 334 имеет следующие технические характеристики:
| Виды измеряемого давления | избыточное | ||||
| Рабочий диапазон давлений | от 0…60 бар до 0…600 бар (от 0…6 МПа до 0…60 МПа) | ||||
| Номинальное изб. давление | 600 | 1000 | 1600 | 2000 | 2200 |
| Максимальная перегрузка | 800 | 1400 | 2200 | 2800 | 2800 |
| Другие диапазоны | опция | ||||
| Виды выходного сигнала и питание датчика | Ток: 4…20 мА / 2-х пров. Uп=12…36 B Ех-версия: Uп=14…28 B Ток: 0…20 мА / 2-х пров. Uп=12…36 B Напряжение: 0…10 В / 3-х пров. / Uп=14…36 B |
||||
| Основная погрешность | Стандартно: ≤±0,35%ДИ | ||||
| Сопротивление нагрузки | Токовый выход, 2-проводное исполнение: Rmax=[(UВ-UВ min)/0,02] Ом Токовый выход, 3-проводное исполнение: Rmax=500 Ом Вольтовый выход: Rmin=10 кОм |
||||
| Влияние отклонения напряжения питания и сопротивления нагрузки на погрешность | Напряжение питания: ≤±0,05% ДИ/10 В Сопротивление нагрузки: ≤±0,05% ДИ/кОм |
||||
| Долговременная стабильность | ≤±(0,2 х номинальный / установленный диапазон)% ДИ / год | ||||
| Время отклика | ≤40 мс | ||||
| Термостабильность | Допускаемая приведённая погрешность %ДИ/10К - ≤±0,25 Диапазон термокомпенсации: -20…85°C |
||||
| Сопротивление изоляции | >100 МОм | ||||
| Защита от короткого замыкания | есть | ||||
| Обрыв | не повреждается, но и не работает | ||||
| Перегрузка по напряжению | 120-150 В | ||||
| Электромагнитная совместимость | Излучение и защищённость согласно EN 61326 | ||||
| Искробезопасный вариант | только для 4…20 мА / 2 пров. 0ExiaIICT4 | ||||
| Максимальные безопасные величины | напряжение 28 В, ток 93 мА, мощность 660 мВт | ||||
| Температура среды | стандарт -40…140°C | ||||
| Рабочая температура датчика | -25…85°C | ||||
| Температура хранения | -40…100°C | ||||
| Вибростойкость | 10 g RMS (20…2000 Гц) | ||||
| Ударопрочность | 100 g / 11 мс | ||||
| Электрическое подключение | DIN 43650, IP65 - стандарт Binder 723 (5 конт.), DIN 43650 IP67 Разъем М12х1 (4-конт.), IP67 Разъем Buccaneer / Кабельный ввод с компенсацией атмосферного давления, IP68 |
||||
| Штуцерный ввод | G 1/2” ЕN 8372) / М20х1,5 (внутр.) 9/16 UNF (внутр.) - опция |
||||
| Материалы | Штуцер - нержавеющая сталь 1.4542 Корпус - нержавеющая сталь 1.4404 Мембрана - нержавеющая сталь 1.4542 |
||||
| Контактируют со средой | Штуцер, мембрана | ||||
| Потребление тока | При токовом выходном сигнале: 25 мA max При вольтовом выходном сигнале: 7 мA max |
||||
| Вес | 200 г | ||||
| Установочное положение | Любое | ||||
| Срок службы | >100 x 106 циклов нагружения | ||||
Примечания:
- ДИ – диапазон измерений
- В соответствии с EN 837 с давлением более 1000 бар разъёмы для подключения давления и ответные части к ним должны быть выполнены из стали DIN 17440 с твёрдостью Rp≥260 N/мм2
Дополнительные опции
- Специальный диапазон давлений
- Замена типов механического и электрического подключения
- Трёхпроводная схема подключения
- Уменьшенные размеры
- Искробезопасное исполнение
Документация
Все данные по установке, подключению, обслуживанию и настройке есть в следующей документации производителя датчика давления DMP 334:
