Датчики давления DMP 333i в Москве

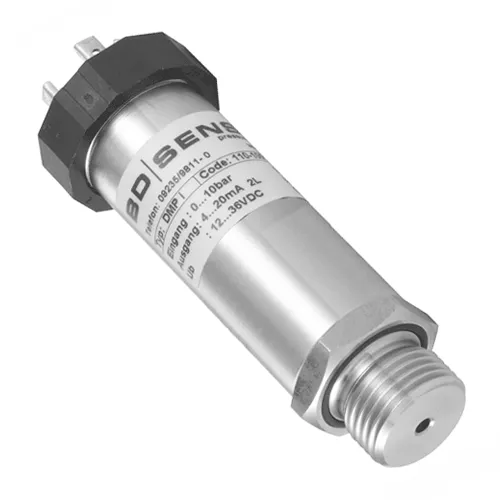

Датчик давления DMP333i относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью. Интеллектуальная система обработки данных измерений позволяет универсальному датчику давления DMP 333i компенсировать нелинейность и влияние температуры. Датчик имеет возможность локальной настройки с помощью двух промышленных протоколов и способен работать в тяжёлых условиях.
Рабочий диапазон датчика DMP 333i охватывает давления от 0…60 бар до 0…600 бар (от 0…6 МПа до 0…60 МПа), но по требованию заказчика производитель может изготовить датчик давления на заказ с нужным рабочим диапазоном. Датчик обладает высокой точностью измерений – до 0,1% ДИ, что оправдывает его применение в технологических процессах, где требуется прецизионное измерение давления, в медицинской технике. Все конструктивные элементы датчика DMP 333i кроме уплотнения изготовлены из нержавеющей стали, а сам датчик при необходимости может изготавливаться в искрозащищённом исполнении.
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 333i 130-4003-2D-1-400-800-5-143-O-9600-2-ГП
Датчик давления DMP 333i 130-4003-2D-1-400-800-5-143-O-9600-2-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 333i 130-4003-2D-1-100-500-5-142-O-4800-1-ГП
Датчик давления DMP 333i 130-4003-2D-1-100-500-5-142-O-4800-1-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 333i 131-1603-1D-1-100-100-1-142-A-1200-1-ГП
Датчик давления DMP 333i 131-1603-1D-1-100-100-1-142-A-1200-1-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Хит
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 333i 130-4003-2D-1-200-500-5-142-O-4800-1-ГП
Датчик давления DMP 333i 130-4003-2D-1-200-500-5-142-O-4800-1-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 331i 110-1002 (set up 0…7 bar)-1-1-100-800-1-11R-ГП
Датчик давления DMP 331i 110-1002 (set up 0…7 bar)-1-1-100-800-1-11R-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 333i 130-9999 (0..70 bar)-1-1-100-800-1-11R-ГП
Датчик давления DMP 333i 130-9999 (0..70 bar)-1-1-100-800-1-11R-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 333i 130-4003-1-1-100-300-7-11R-ГП
Датчик давления DMP 333i 130-4003-1-1-100-300-7-11R-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 333i 130-1003-E-B-100-100-1-11R-ГП
Датчик давления DMP 333i 130-1003-E-B-100-100-1-11R-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 333i 131-4003-1-1-100-700-5-11R-ГП
Датчик давления DMP 333i 131-4003-1-1-100-700-5-11R-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 333i 131-2003-1-1-100-700-5-11R-ГП
Датчик давления DMP 333i 131-2003-1-1-100-700-5-11R-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 333i 131-1003-E-B-100-100-1-11R-ГП
Датчик давления DMP 333i 131-1003-E-B-100-100-1-11R-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 333i 131-4003-1-1-100-700-1-11R-ГП
Датчик давления DMP 333i 131-4003-1-1-100-700-1-11R-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 333i 131-2003-1-1-100-700-1-11R-ГП
Датчик давления DMP 333i 131-2003-1-1-100-700-1-11R-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMP 333i 130-9999 (0..250 bar)-G-1-811-500-5-11R-ГП
Датчик давления DMP 333i 130-9999 (0..250 bar)-G-1-811-500-5-11R-ГП относится к микропроцессорным устройствам для измерения абсолютного и относительного давления неагрессивных жидких и газообразных сред с высокой точностью.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
Преимущества датчиков давления DMP 333i
- Большой срок службы
- Высокая точность измерений и стабильность калибровки
- Открытая нержавеющая мембрана
- Цифровые интерфейсы RS-232 для локальной настройки калибровочных характеристик, RS-485 (протокол HART или Modbus)
- Несколько видов защиты
- Полевой корпус
Применение датчика DMP 333i
Датчик давления DMP 333i обладает высокой точностью измерений и интеллектуальной системой обработки данных, что позволяет применять его для выполнения следующих задач:
- Измерение и контроль давления сред при протекании технологических процессов
- Измерение и контроль давления газа в теплоэнергетике и коммунальном хозяйстве
- Лабораторные измерения давления сред с высокой точностью в исследовательских целях
- Оценка мероприятий по энергосбережению и калориметрия
- Узлы учёта энергоносителей, медицинские приборы, пневматические и гидравлические прессы
Технические характеристики датчика давления DMP 333i
Датчик давления DMP 333i имеет следующие технические характеристики:
| Виды измеряемого давления | абсолютное, избыточное | ||||
| Рабочий диапазон давлений | от 0…60 бар до 0…600 бар (от 0…6 МПа до 0…60 МПа) | ||||
| Номинальное изб. давление | 60 | 100 | 200 | 400 | 600 |
| Номинальное абс. давление | 60 | 100 | 200 | 400 | 600 |
| Максимальная перегрузка | 210 | 210 | 600 | 1000 | 1000 |
| Другие диапазоны | опция | ||||
| Виды выходного сигнала и питание датчика | Ток: 4…20 мА / 2-х пров. Uп=12…36 B Ех-версия: Uп=14…28 B Напряжение: 0…10 В / 3-х пров. / Uп= 14…36 B Опции: Ток: 4…20 мА / 2-х пров./только с разъёмом Binder 723 (7 контактов) для RS-232 либо 0…10 В / 3-х пров. / Uп=14…36 B Цифровой интерфейс RS 232, RS 485 для настройки смещения нулевой точки 0…90% ДИ , смены диапазона 1:10, демпфирования 0…99,9 с |
||||
| Основная погрешность (нелинейность, гистерезис, воспроизводимость) | Стандартно: ≤±(0,08+0,02 х номинальный / установленный диапазон) %ДИ | ||||
| Сопротивление нагрузки | Токовый выход, 2-проводное исполнение: Rmax=[(UВ-UВ min)/0,02] Ом Токовый выход, 3-проводное исполнение: Rmax=500 Ом Вольтовый выход: Rmin=10 кОм |
||||
| Влияние отклонения напряжения питания и сопротивления нагрузки на погрешность | Напряжение питания: ≤±0,05% ДИ/10 В Сопротивление нагрузки: ≤±0,05% ДИ/кОм |
||||
| Долговременная стабильность | ≤±(0,1 х номинальный / установленный диапазон)%ДИ / год | ||||
| Время отклика | ≤40 мс | ||||
| Термостабильность | Допускаемая приведённая погрешность %ДИ - ≤±(0,2 х номинальный / установленный диапазон) %ДИ/10К - ≤±(0,02 х номинальный / установленный диапазон) Диапазон термокомпенсации :-20…80°C |
||||
| Сопротивление изоляции | >100 МОм | ||||
| Защита от короткого замыкания | есть | ||||
| Обрыв | не повреждается, но и не работает | ||||
| Электромагнитная совместимость | Излучение по EN 50081-2; защищённость по EN 50082-2 | ||||
| Искробезопасный вариант | 0ExiaIICT4 | ||||
| Максимальные безопасные величины | напряжение 28 В, ток 93 мА, мощность 660 мВт | ||||
| Температура среды | стандарт -25…125°C / опция: -40…125°C | ||||
| Рабочая температура датчика | -25…85°C | ||||
| Температура хранения | -40…100°C | ||||
| Вибростойкость | 10 g RMS (20…2000 Гц) | ||||
| Ударопрочность | 100 g / 11 мс | ||||
| Электрическое подключение | DIN 43650, IP65 - стандарт Binder 723 (5или7 конт.), DIN 43650 IP67 Герметичное присоединение при работе под водой до 4 м.в.с. (кабель 4 м.) Разъем М12х1 (4-конт.), IP67 Другое исполнение – под заказ |
||||
| Штуцерный ввод | Стандарт: G1/2” DIN3852 / M20x1,5 DIN3852 / G1/2” EN837 / M20x1,5 EN837 1/4” EN837 / 1/2’’NPT/ G1/2” с открытой мембраной Дополнительно: G1/4” DIN3852 / М12х1,5 DIN3852 / 1/4’’NPT М12х1 DIN3852 / М10х1 DIN3852 Другое исполнение – опция |
||||
| Материалы | Штуцер - нержавеющая сталь 1.4571 Корпус - нержавеющая сталь 1.4301 Уплотнение - стандартно: NBR / другое – под заказ Мембрана - нержавеющая сталь 1.4435 |
||||
| Контактируют со средой | Штуцер, уплотнение, мембрана | ||||
| Потребление тока | 25 мА max | ||||
| Вес | 180-200 г | ||||
| Установочное положение | Любое | ||||
| Срок службы | >100 x 106 циклов нагружения | ||||
Примечания:
- ДИ – диапазон измерений
- NBR – нитриловый каучук
Таблица заказа датчика DMP 333i
Заказать датчик давления DMP 333i можно при помощи таблицы модификаций:
| DMP 333i | – | 130 | – | 6002 | – | 1 | – | 1 | – | 100 | – | 100 | – | 1 | – | 11R | ||
|
Измеряемое давление 130: избыточное (70…600 бар) 131: абсолютное (70…600 бар) |
||||||||||||||||||
|
Перегрузочный диапазон 6002: 0…60 бар (перегрузка 210) 1003: 0…100 бар (перегрузка 210) 2003: 0…200 бар (перегрузка 600) 4003: 0…400 бар (перегрузка 1000) 6003: 0…600 бар (перегрузка 1000) 9999: другой (при заказе указать диапазон и ед. измерения) |
||||||||||||||||||
|
Выходной сигнал 1: 4…20 мA / 2-х пров. 3: 0…10 В / 3-х пров. E: 4…20 мA / 2-х пров. / 0ExiaIICT4 / DIN 43650 1D: Интерфейс RS-485 / протокол HART 2D: Интерфейс RS-485 / протокол Modbus 9: другой (указать при заказе) |
||||||||||||||||||
|
Основная погрешность 1: 0,10% I: 0,1% + калибровка на диапазон заказчика (без сертификата калибровки) P: 0,10% с протоколом 9: другая (указать при заказе) |
||||||||||||||||||
|
Электрическое присоединение 100: Разъем DIN 43650 (IP65) 200: Разъем Binder 723 (5-конт.) (IP67) 400: Кабельный ввод PG7 / 2 м кабеля (IP67) 500: Разъем Buccaneer (IP68) 800: Полевой корпус из нерж. стали E00: Увеличение степени защиты до IP67 (для разъёма DIN 43650) M00: M12x1 (4-конт.) (Binder 713) A00: Разъем Binder 723 7-конт. (IP67) (для RS 232) 850: Компактный полевой корпус TR0: Кабельный ввод с трубкой компенсации атмосферного давления TA0: Кабельный ввод без трубки компенсации атмосферного давления 999: другое (указать при заказе) |
||||||||||||||||||
|
Механическое присоединение 100: G 1/2" DIN 3852 200: G 1/2" EN 837-1/-3 (манометрическая) 300: G 1/4" DIN 3852 400: G 1/4" EN 837-1/-3 (манометрическая) 500: M20x1,5 DIN 3852 600: M12x1 DIN 3852 700: M10x1 DIN 3852 800: M20x1,5 EN 837-1/-3 (манометрическая) N00: 1/2" NPT (K 1/2'' по ГОСТ 6111-52) N40: 1/4" NPT (K 1/4'' по ГОСТ 6111-52) 999: другое (указать при заказе) |
||||||||||||||||||
|
Уплотнение 1: Витон (FKM) 2: Без уплотнений - сварка (только для EN 837-1/-3) PN≤170 бар 3: EPDM (до 100 бар) (до 160 бар) 5: NBR (до 600 бар) 9: другое (указать при заказе) |
||||||||||||||||||
|
Исполнение 11R: Стандартное (адаптирован к эксплуатации в РФ) 121: Интерфейс RS 232 (только с разъемом Binder 723 7-конт.) 999: другое (указать при заказе) |
||||||||||||||||||
Дополнительные опции
- Другой диапазон давлений
- Вариации механического и электрического подключения
- Трёхпроводная схема подключения
- Замена уплотнения
- Выбор интерфейса связи RS-232, RS-485
- Искробезопасное исполнение
Документация
Подробную информацию по установке, подключению, модификациям, техническому обслуживанию и настройке датчика давления DMP 333i можно узнать в документации:
