Датчики давления DMK 458 в Москве
Преобразователь давления DMK 458 предназначен для морских условий работы. Это стабильный и устойчивый к перегрузкам преобразователь давления с керамическим сенсором, идеально подходящий для густых, вязких и загрязнённых сред. Датчик DMK 458 может изготавливаться в искробезопасном исполнении, может иметь полевой корпус и разные варианты присоединений. DMK 458 способен точно измерять избыточное давление и применяться в мониторинговых системах судов и морских платформ.
Датчик давления DMK 458 применяется для измерения давления в диапазонах от 0…40 мбар до 0…20 бар с погрешностью, не превышающей 0,25% ДИ. Датчик DMK 458 изготовлен из нержавеющей стали и может изготавливаться на заказ с требуемыми техническими характеристиками, например, с разными торцевыми мембранами, с фланцевым механическим присоединением или с разными типами электрических разъёмов.
Быстрый просмотр
|
Срок отгрузки 56 дн.

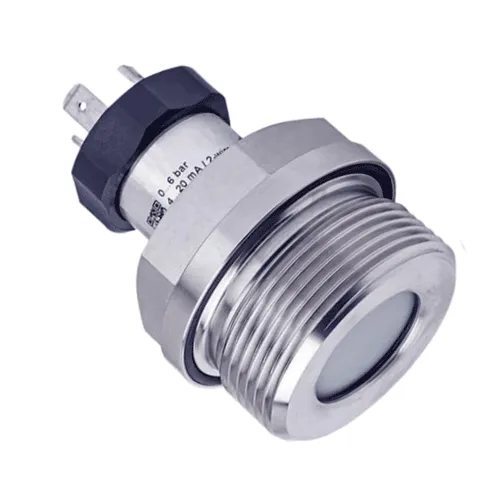

Артикул: DMK 458 59B-1601-1-2-G10-100-1-8-2-00R
Преобразователь давления DMK 458 59B-1601-1-2-G10-100-1-8-2-00R предназначен для морских условий работы. Это стабильный и устойчивый к перегрузкам преобразователь давления с керамическим сенсором, идеально подходящий для густых, вязких и загрязнённых сред.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
|
Быстрый просмотр
|
Срок отгрузки 56 дн.
Артикул: DMK 458 59A-2501-1-5-E00-M00-1-1-2-00R-ГП
Преобразователь давления DMK 458 59A-2501-1-5-E00-M00-1-1-2-00R-ГП предназначен для морских условий работы. Это стабильный и устойчивый к перегрузкам преобразователь давления с керамическим сенсором, идеально подходящий для густых, вязких и загрязнённых сред.
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
||||||||||||||||
Преимущества датчиков давления DMK 458
- Стойкость к морским условиям и агрессивным средам
- Полевой корпус
- Устойчивость к перегрузкам
- Низкая погрешность измерений и высокая температурная стабильность
- Пригодность для сильно загрязнённых, вязких и липких сред
Применение датчика DMK 458
Датчик давления DMK 458 широко применяется в морских судовых системах и на шельфовых установках.
Использование датчиков давления DMK 458:
- Контроль давления сырья во время погрузочно-разгрузочных работ на судах
- Контроль положения корпуса судна и тяги
- Точное измерения давления в системах компенсации крена
- Измерение уровня заполнения балластных и расходных цистерн
Технические характеристики датчика давления DMK 458
Датчик давления DMK 458 обладает следующими техническими характеристиками:
| Виды измеряемого давления | избыточное, абсолютное | ||||||||||||||||||||||||
| Рабочий диапазон давлений | от 0...40 мбар до 0...20 бар (от 0...4кПа до 0...20 мПа) | ||||||||||||||||||||||||
| Номинальное изб. давление | 0,04 | 0,06 | 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 20 | ||||||||||
| Номинальное абс. давление | 0,04 | 0,06 | 0,1 | 0,16 | 0,25 | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 20 | ||||||||||
| Уровень (м.водного столба) | 0,4 | 0,6 | 1 | 1,6 | 2,5 | 4 | 6 | 10 | 16 | 20 | 40 | 60 | 100 | 160 | 200 | ||||||||||
| Максимальная перегрузка | 2 | 2 | 4 | 4 | 6 | 6 | 8 | 8 | 15 | 25 | 25 | 35 | 35 | 45 | 45 | ||||||||||
| Допустимое давл-е перегрузки | -0,2 | -0,3 | -0,5 | -0,5 | -1 | -1 | |||||||||||||||||||
| Другие диапазоны | опция | ||||||||||||||||||||||||
| Виды выходного сигнала и питание датчика | Стандартное исполнение, 2-х пров.: 4…20 мА / Uп= 9…32 B Ех-версия: Uп= 14…28 B |
||||||||||||||||||||||||
| Основная погрешность | Стандартно: ≤±0,25% ДИ Дополнительно: ≤±0,1% ДИ для Р>0,6 бар |
||||||||||||||||||||||||
| Сопротивление нагрузки | Rmax= [(VS -VS min)/0,02] Ом | ||||||||||||||||||||||||
| Влияние отклонения напряжения питания и сопротивления нагрузки на погрешность | Напряжение питания: 0,05% ДИ / 10 В Сопротивление нагрузки: 0,05% ДИ / кОм |
||||||||||||||||||||||||
| Долговременная стабильность | ≤±0,1% ДИ / год | ||||||||||||||||||||||||
| Время отклика | ≤100 мс | ||||||||||||||||||||||||
| Время включения | 700 мс | ||||||||||||||||||||||||
| Частота измерения | 5 изм./сек | ||||||||||||||||||||||||
| Защита от кз | постоянно | ||||||||||||||||||||||||
| Обрыв | не повреждается, но и не работает | ||||||||||||||||||||||||
| Электромагнитная совместимость | Излучение и защищённость согласно EN 61326 Germanischer Lloyd (GL) | ||||||||||||||||||||||||
| Искробезопасный вариант | только для 4…20 мА / 2 пров. 0ExiaIICT4 | ||||||||||||||||||||||||
| Вибростойкость | 4 g (в соответствии с нормами GL: характеристика 2 / на основе: IEC 60068-2-6) | ||||||||||||||||||||||||
| Срок службы | >100x106 циклов нагружения | ||||||||||||||||||||||||
| Температура среды | -40…125°C | ||||||||||||||||||||||||
| Электронные компоненты | -25…85°C | ||||||||||||||||||||||||
| Хранение | -40…100°C | ||||||||||||||||||||||||
| Материал корпуса | нержавеющая сталь 1.4404 (316L) | ||||||||||||||||||||||||
| Материал штуцера | стандартно: нержавеющая сталь 1.4404 (316L) дополнительно для резьбовых штуцеров - по запросу |
||||||||||||||||||||||||
| Мембрана | Стандартно: Керамика Al2O3 96% Дополнительно: Al2O3 99,9% (абсолютное давление по запросу) для диапазона давления от 0,1 до 1 бар |
||||||||||||||||||||||||
| Материал уплотнения | FKM | ||||||||||||||||||||||||
| Другие материалы | под заказ | ||||||||||||||||||||||||
| Контактируют со средой | Штуцер, уплотнение, мембрана | ||||||||||||||||||||||||
| Электрическое подключение | Полевой корпус из нержавеющей стали с кабельным вводом (избыточн., абсол., избыт. гермет.) Разъём с ответной частью DIN 43650 (для кабеля Ø4…6 мм) Разъём с ответной частью ISO DIN 43650 (для кабеля Ø10…14 мм) Разъём с ответной частью ISO DIN 43650 (для кабеля Ø4,5…11 мм) разъём штекер M12x1 (4-конт) / металлический корпус Кабельный ввод с трубкой компенсации атмосферного давления или без трубки Другой (указать при заказе) |
||||||||||||||||||||||||
| Механическое присоединение | G1/2» DIN 3852 G1/2» EN 837 (манометрическое) 1/2” NPT фланец DN 25 / PN 40 (DIN 2501) фланец DN 40 / PN 40 (DIN 2501) фланец DN 50 / PN 40 (DIN 2501) фланец DN 80 / PN 16 (DIN 2501) фланец DN 2” / 150 lbs (ANSI B16.5) фланец DN 3” / 150 lbs (ANSI B16.5) Другой (указать при заказе) |
||||||||||||||||||||||||
| Параметры искробезопасного исполнения | |||||||||||||||||||||||||
| Максимально безопасные значения электрических параметров | Ui=28B, Ii=93мA, Pi=660мВт, полевой корпус: Сi = 52,3 нФ, Li = 5 мкГн 90,2 нФ относит. GND ISO 4400, M12x1, неразъёмный кабель: Сi = 105 нФ, Li = 5 мкГн 140 нФ относит. GND |
||||||||||||||||||||||||
| Полевой корпус | соответствует сертификату 0ExiaIICT4 | ||||||||||||||||||||||||
| Температурный диапазон окружающей среды | в зоне 0: -20…60°C при Ратм 0,8…1,1 бар в зоне 1 и выше: -25…70°C |
||||||||||||||||||||||||
| Температурный диапазон измеряемой среды | -40…85°C | ||||||||||||||||||||||||
| Потребление тока | 21 мA max | ||||||||||||||||||||||||
| Вес | 400 г | ||||||||||||||||||||||||
| Соответствие нормам СЕ | Директива по ЭМС 2004 / 108 / ЕС | ||||||||||||||||||||||||
Примечание:
- ДИ – диапазон измерений
Таблица заказа датчика DMK 458
Заказать датчик давления DMK 458 можно по приведённой ниже таблице:
| DMK 458 | – | 59A | – | 0400 | – | 1 | – | 2 | – | G10 | – | 100 | – | 1 | – | 8 | – | 2 | – | 00R | ||
|
Номинальное давление 59A: в барах, избыточное 59B: в барах, абсолютное* 59E: в барах, избыточное, герметичный 59C: в м вод.ст., избыточное 59D: в м вод.ст., абсолютное* 59F: в м вод.ст., избыточное, герметичный* |
||||||||||||||||||||||
|
Перегрузочный диапазон 0400: 0…0,04 бар (перегрузка 2 бар) 0600: 0…0,06 бар (перегрузка 2 бар) 1000: 0…0,10 бар (перегрузка 4 бар) 1600: 0…0,16 бар (перегрузка 4 бар) 2500: 0…0,25 бар (перегрузка 6 бар) 4000: 0…0,40 бар (перегрузка 6 бар) 6000: 0…0,60 бар (перегрузка 8 бар) 1001: 0…1,0 бар (перегрузка 8 бар) 1601: 0…1,6 бар (перегрузка 15 бар) 2501: 0…2,5 бар (перегрузка 25 бар) 4001: 0…4,0 бар (перегрузка 25 бар) 6001: 0…6,0 бар (перегрузка 35 бар) 1002: 0…10,0 бар (перегрузка 35 бар) 1602: 0…16,0 бар (перегрузка 45 бар) 2002: 0…20,0 бар (перегрузка 45 бар) 9999: другой (при заказе указать диапазон и ед. измерения) |
||||||||||||||||||||||
|
Выходной сигнал 1: 4…20 мА / 2-проводное E: 4…20 мA / 2-х пров. / 0ExiaIICT4 / полевой корпус 9: другой (указать при заказе) |
||||||||||||||||||||||
|
Основная погрешность 1: 0,1% (PN>0,6 бар) 2: 0,25% R: 0,25% с протоколом P: 0,1% с протоколом (PN>0,6 бар) 9: другая (указать при заказе) |
||||||||||||||||||||||
|
Электрическое присоединение** G10: Разъём с ответной частью DIN 43650 (для кабеля Ø4…6 мм) G00: Разъём с ответной частью ISO DIN 43650 (для кабеля Ø10…14 мм) G01: Разъём с ответной частью ISO DIN 43650 (для кабеля Ø4,5…11 мм) M10: Разъём M12x1 (4-конт.) / металлический корпус TR0: Кабельный ввод с трубкой компенсации атмосферного давления TA00: Кабельный ввод без трубки компенсации атмосферного давления 860: полевой корпус, избыточное 880: полевой корпус, абсол., избыт. гермет. 999: другое (указать при заказе) |
||||||||||||||||||||||
|
Механическое присоединение 100: G 1/2" DIN 3852 200: G 1/2" EN 837-1/-3 (манометрическая) N00: 1/2" NPT F20: фланец DN 25 / PN 40 (DIN 2501) F22: фланец DN 40 / PN 40 (DIN 2501) F23: фланец DN 50 / PN 40 (DIN 2501) F14: фланец DN 80 / PN 16 (DIN 2501)*** F32: фланец DN 2" / 150 lbs (ANSI B16.5) F33: фланец DN 3" / 150 lbs (ANSI B16.5) 999: другое (указать при заказе) |
||||||||||||||||||||||
|
Уплотнение 1: витон (FKM) 9: другое (указать при заказе) |
||||||||||||||||||||||
|
Материал штуцера 8: нержавеющая сталь 1.4404 (316L) K: медно-никелевый сплав (CuNi10Fe1Mn) (только с дюймовой резьбой) |
||||||||||||||||||||||
|
Материал мембраны 2: керамика Al2O3 96% C: керамика Al2O3 99,9% (только для диапазонов давления от 0,1 до 1 бар) |
||||||||||||||||||||||
|
Исполнение 00R: стандартное 999: по характеристикам заказчика |
||||||||||||||||||||||
* – номинальные диапазоны датчиков абсолютного давления и герметичных датчиков избыточного давления только от 1 бара и выше.
** – гнездовая часть разъёма проверена на соответствие требованиям GL.
*** – DN80/PN16 только для номинальных диапазонов давлений PN<16 бар; 2"/150 lbs и 3"/150 bs только для номинальных диапазонов давлений PN≤10 бар.
Дополнительные опции
- Мембрана Al2O3 99,9%
- Штуцер CuNi10Fe1Mn (только с дюймовой резьбой)
- Различные варианты механических и электрических присоединений
- Открытая мембрана для вязких и липких сред
- Ех - исполнение
Документация
Полная техническая документация, включающая габаритные размеры, схемы подключения и инструкцию по эксплуатации датчика давления DMK 458 представлена ниже:
