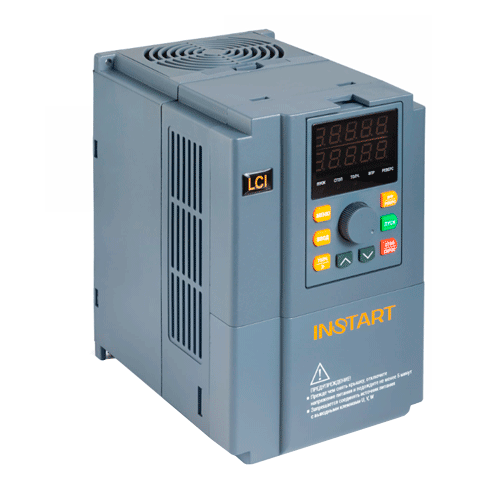

Частотные преобразователи LCI

Назначение преобразователей частоты INSTART серии LCI

Линейка преобразователей частоты INSTART серии LCI это эффективное решение для управления скоростью и пусковым моментом электродвигателя в различных промышленных применениях. В модельный ряд входят модели мощностью от 5,5 до 110 кВт, что значительно расширяет диапазон решаемых задач.

Преобразователи частоты LCI отличаются высокой функциональностью и гибкостью. ПЧ обладает встроенными функциями защиты, что позволяет избежать выхода из строя электродвигателя при нарушении режимов работы. Имеется возможность настройки двух наборов параметров для переключения между двигателями. Также ПЧ имеет встроенный ПИД-регулятор и достаточное количество входных/выходных каналов, позволяющих сконфигурировать преобразователь под различные технологические нужды.

Преимущества и особенности частотных преобразователей LCI

Преобразователь частоты LCI может быть настроен под любую задачу. Так, в зависимости от конкретного применения, у ПЧ имеется два встроенных режима. Первый предназначен для насосного оборудования и позволяет реализовать эффективное управление им. Второй для всех остальных промышленных применений – от управления конвейером до регулирования скорости движения кранового оборудования.

При ситуациях, когда в схеме подключения частотного преобразователя имеется два двигателя, между которыми можно переключаться, ПЧ может быть сконфигурирован на 2 набора параметров. Это позволит оперативно переключаться между моторами, без перенастройки преобразователя.

Из других функциональных и эксплуатационных преимуществ линейки LCI следует выделить:

• Большое количество входных и выходных каналов.
• Возможность установки платы расширения для работы с энкодерами.
• Широкий диапазон регулирования частоты.
• Несколько режимов управления: управление напряжением/частотой, векторное управление с разомкнутым контуром (бездатчиковый), векторное управление с замкнутым контуром.
• Наличие интегрированных защитных функций.

Технические характеристики преобразователей частоты серии LCI

Модельный ряд частотный преобразователей LCI от INSTART обладает следующими характеристиками:

• Рабочая частота и напряжение: 1 фаза 220 В АС, 50/60 Гц; 3 фазы 380 В АС, 50/60 Гц; 3 фазы 690 В АС, 50/60 Гц
• Диапазон выходного напряжения: 0…380 В АС
• Диапазон выходной частоты: 0…599 Гц
• Диапазон мощностей: 0,4…1400 кВт
• Входные каналы:
  • для моделей LCI: 6 цифровых, 3 аналоговых
  • для моделей LCI (S): 5 цифровых, 2 аналоговых
• Выходные каналы:
  • для моделей LCI: 1 многофункциональный, 2 релейных, 2 аналоговых
  • для моделей LCI (S): 1 релейный, 1 аналоговый
• Тип панели управления: съемный до 10 м
• Наличие тормозного модуля:
  • для моделей 0,4…30 кВт – встроен,
  • для моделей 37…160 кВт – внешний
• Питание для управляющего контура: 10В DC; 24 В DC
• Степень защиты: IP20/IP54
• Тип рабочего двигателя: асинхронный
• Режимы управления:
  • скалярный
  • векторный с разомкнутым контуром (бездатчиковый SVC)
  • векторный с обратной связью (с энкодером, VC), кроме серии LCI(S)
• Встроенные протоколы связи: MODBUS

Отдельно стоит выделить функциональные возможности преобразователей и его защитные механизмы:

Опции

Купив частотный преобразователь INSTART, вы также можете приобрести к нему следующие дополнительные опции:

• Панель управления LCI-KP.
• Удлинительный кабель LCI-EC.
• Монтажный комплект LCI-MK.

С их помощью можно вынести панель управления частотником на дверцу шкафа, что значительно упростит эксплуатацию и контроль состояния преобразователя по месту.

Дополнительное оборудование

Для более эффективной работы ПЧ также можно приобрести следующее дополнительное оборудование:

• Сетевой дроссель – защищает преобразователь от наводок и провалов в сети.
• ЭМС фильтр – защищает питающую сеть от электромагнитных помех, идущих от ПЧ.
• Тормозной резистор/модуль – позволяет осуществлять быструю остановку двигателя.
• Моторный дроссель – увеличивает длину кабеля от ПЧ до мотора, снижает скорость нарастания напряжения на выходе, что положительно сказывается на рабочем ресурсе преобразователя.

Код заказа

Пример формирования кода заказа представлен далее:

Применение преобразователей частоты серии LCI

Частотные преобразователи INSTART управляют работой асинхронных двигателей в различных отраслях промышленности, таких как:

• Химия и нефтехимия.
• Деревообработка.
• Пищевые производства.
• Машиностроение.
• Металлургия.

И многое другое.

В перечисленных отраслях частотный преобразователь 380В INSTART LCI может эффективно работать со следующими видами оборудования:

• Станочное оборудование.
• Конвейерные линии.
• Нории.
• Насосные агрегаты.
• Дробилки, мешалки.
• Компрессорные установки.
• Вентиляторы.
• Шредеры.

И многое другое.

При этом правильно настроенный частотный преобразователь INSTART реализует не только плавный пуск, поддержание скорости и останов двигателя, а также:

• ПИД-регулирование.
• Управление моментом через обратную связь.
• Многоступенчатый режим работы.
• Управление наматыванием и перемещением.

Сертификаты

Документация

Более подробно ознакомиться с функционалом, условиями эксплуатации и подбором дополнительных устройств вы можете с помощью следующей документации:

• Каталог преобразователей частоты Instart LCI
• Описание функциональных параметров ПЧ INSTART LCI
• Таблица подбора тормозных резисторов и тормозных модулей к преобразователям частоты LCI
• Паспорт. Руководство по эксплуатации Instart LCI
• Сравнение серий ПЧ Instart
• Каталог по приводной технике
