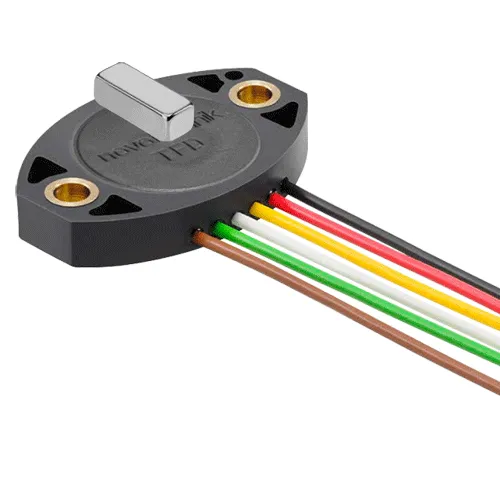

Бесконтактные датчики абсолютного положения. Серия TFD-4000
Датчики серии TFD-4000 – бесконтактные короткоходовые измерители линейных перемещений на основе эффекта Холла. Характеризуются минимальными размерами, высокой степенью защиты от воздействия внешней среды и исключительно высоким ресурсом и надежностью.
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: TFD-4021-614-211-401
Бесконтактный датчик положения и перемещения, один канал 1×Ub/1×выход, диапазон 14мм, 5 В,0,25…4,75 В,одноканальный, проволочные провода 3×0,5м
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: TFD-4021-624-211-401
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
|
Быстрый просмотр
|
Срок отгрузки 126 дн.
Артикул: TFD-4021-714-213-401
|
Заказать
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
|
Особенности датчиков линейных перемещений TFD-4000
В основе работы датчиков лежит эффект Холла. Датчик содержит две отдельные части: одна из них – полностью герметизирована и заключена в компактный корпус, вторая представляет собой миниатюрный магнит стандартизированных размеров. Герметизированная часть может быть размещена на подвижной или стационарной части измерительной платформы. Магнит размещается на противоположной платформе с соблюдением установочных размеров. Компоновка позволяет регистрировать перемещения на малые дистанции платформ друг относительно друга.
Датчики серии TFD-4000 могут выполняться по выбору потребителя в одноканальном варианте и частично или полностью резервированном (двухканальном) вариантах с напряжением выходного сигнала, пропорциональном напряжению питания 0…5 В. Характеристики выхода датчика опционально могут быть специальной формы, в т.ч. трапецеидальной или параболической.
Достоинства и преимущества датчиков серии TFD-4000
Герметическое исполнение и бесконтактная технология обеспечивают высокий ресурс и надежность датчиков, их вибро- и ударостойкость при эксплуатации. К числу прочих достоинств датчиков серии TFD-4000 можно отнести:
- плоский и компактный дизайн;
- не изнашиваемая бесконтактная технология;
- высокий класс защиты от воздействий внешней среды;
- высокое разрешение до 12 бит;
- наличие одноканальной и резервируемых версий;
- изделия оптимизированы для транспортных и машиностроительных применений;
- разнообразие вариантов подключений и видов внешних характеристик по требованиям потребителя.
Применение датчиков серии TFD-4000
Высокий ресурс, полная электромагнитная совместимость, вибро- и ударопрочность датчиков удовлетворяют широкому кругу применений, в которых требуются короткоходовые линейные измерения, в первую очередь в исполнительных приводах и клапанных устройствах гидравлической аппаратуры:
- машиностроение: станки текстильного производства, упаковочное оборудование, оборудование тонколистового и проволочного производства;
- металлообработка: обратная связь во время замены инструмента из револьвера во фрезерном станке с ЧПУ;
- медицинская техника;
- транспортное машиностроение: промышленный грузовой транспорт, строительные машины, агротехнические и лесотехнические машины и оборудование;
- технологии ж/д транспорта.
Технические характеристики TFD-4000
Технические характеристики бесконтактных датчиков серии TFD-4000:
| Механические характеристики | |
| Корпус | Высокосортный термоустойчивый пластик. Термопластмасса с медными включениями |
| Подключение | Проволочные выводы, 0,5 мм2 (AWG20), изоляция ПВХ |
| Монтаж | 2 винта с круглой головкой, 6-гранное углубление под ключ, М4×14 (включено в поставку) |
| Момент затяжки винтов | 200…300 Нсм |
| Максимальная скорость | Механически не ограничена |
| Измерительный ход (размер L) | Стандарт 14 мм и 24 мм; другие размеры – от 5 мм до 50 мм по запросу |
| Вес (без присоединения) | ≈10 г |
| Класс защиты | IP67/IP68/IP69 |
| Электрические характеристики | |
| Напряжение питания, Ub | 5 (4,5…5,5) В постоянного тока |
| Ток потребления (без нагрузки) | Типовое значение 15 мА (одного канала), по запросу - типовое значение 8 мА (одного канала) |
| Защита от напряжения обратной полярности | Есть, по линиям питания |
| Защита от короткого замыкания | Есть, всех выходов относительно земли и линий питания |
| Число каналов выходов | 1/2 |
| Частота корректировки | Типовая 2,5 кГц |
| Разрешение | 12 бит |
| Воспроизводимость результатов измерений | ≤±0,1% полной шкалы |
| Гистерезис | ≤±0,1% полной шкалы |
| Выходной сигнал | Пропорциональный напряжению питания 5…95% (0,25…4,75 В при питании 5 В) |
| Температурная погрешность | ≤±0,5% полной шкалы |
| Сопротивление изоляции | ≥10 Мом (при 500 В постоянного тока) |
| Характеристики среды и условий эксплуатации | |
| Температурный диапазон | -40°С…+125°С |
| Вибрация (по IEC 60068-2-6) | 5…2000 Гц; максимальная амплитуда 0,75 мм; максимальное ускорение 20 g |
| Ударная нагрузка (по IEC 60068-2-27) | 50 (6 мс) g |
| Ресурс | Механически не ограничен |
| Средняя наработка на отказ (MTTF) (по DIN EN ISO 13849-1) | Одноканальное устройство – 675 лет. Частично резервированное – 512 лет. Полностью резервированное – 516 лет |
| Соответствие по стандартам, касающимся свойств электромагнитной совместимости устройств | ISO11452-2-5 по излучаемой ВЧ энергии: в камере – 100 В/м; для полосковой линии – 200 В/м ISO TR 10605 по устойчивости к электростатическим разрядам 8кВ/15кВ CISPR 25 класс 5. EN 61000-4-4 устойчивость к помехам, наводимым импульсными переходными процессами. EN 61000-4-6 устойчивость к помехам радиочастотных диапазонов. EN 61000-4-8 устойчивость к помехам полей питающей частоты 50/60 гц |
| Функциональная безопасность | При необходимости использования датчиков в системах безопасности, необходимы дополнительные консультации с поставщиком продукции |
Внешние характеристики датчиков могут быть выполнены по требованию следующих видов:
| Один канал, восходящая характеристика
|
По требованию: один канал, падающая характеристика
|
Пересекающиеся характеристики, канал 1 восходящая
|
|
По требованию: два канала, сигнал 2 = 0,5 × сигнал 1
|
По требованию: трапецеидальная характеристика
|
По требованию: различный градиент
|
| По требованию: параболическая характеристика
|
Габаритные размеры
Габаритные размеры датчиков серии TFD-4000:
Конфигуратор заказа
Обозначение бесконтактных линейных датчиков серии TFD-4000 при заказе:
TFD – ① – ②③ – ④⑤⑥ – ⑦
|
① – Механический стандарт: 4021 ② – Количество каналов
③ – Диапазон измерений
④ – Напряжение питания:
|
⑤ – Пропорциональный напряжению питания
⑥ – Выходные характеристики
⑦ – Электрические соединения:
|
Пример: TFD – 4021 – 624 – 211 – 401
Маркеры позиции для датчиков абсолютного положения TFD-4000
Имеется два вида магнитов – маркеров позиции, обеспечивающих максимальный измерительный ход: 14 мм или 24 мм.
Z-TFC-P03
|
Магнит для диапазона линейных перемещений 8…14 мм. Геометрические параметры при установке:
|
|
Z-TFC-P04
|
Магнит для диапазона линейных перемещений 15…24 мм. Геометрические параметры при установке:
|
Сертификаты
Документация
Документация на бесконтактные датчики абсолютного положения TFD-4000 с подробными указаниями по характеристикам, монтажу, подключению, техническому обслуживанию:
