Взрывозащищенные лопастные реле потока MIRKIP – теперь на сайте «РусАвтоматизация»
В каталоге «РусАвтоматизации» появились механические лопастные реле потока MIRKIP во взрывозащищенном исполнении. Приборы предназначены для контроля движения жидких и газообразных сред в трубопроводах и подходят для применения на промышленных объектах со взрывоопасными зонами.
Линейка механических лопастных датчиков MIRKIP включает серии MFSGE-341 и MFSGE-316. Они контролируют наличие потока по отклонению лопасти под воздействием движущейся среды и формируют дискретный сигнал при достижении заданного состояния.
Обе серии выпускаются во взрывозащищенном исполнении, отличаются небольшими потерями давления и рассчитаны на эксплуатацию в промышленных трубопроводных системах.
MFSGE-341 – для воды и нефтепродуктов
MIRKIP MFSGE-341 предназначено для контроля потока воды и нефтепродуктов в трубопроводах диаметром от DN20 до DN400.
При движении среды лопасть отклоняется и перемещает магнит, который воздействует на герконовый переключатель. При снижении или прекращении потока пружина возвращает лопасть в исходное положение, после чего контакт размыкается.
Одна из особенностей MFSGE-341 – возможность контролировать поток в обоих направлениях. Срабатывание не зависит от того, движется среда справа налево или слева направо. Длина лопасти регулируется в соответствии с диаметром трубопровода.
Основные характеристики MFSGE-341:
- рабочие среды: вода и нефтепродукты;
- диаметр трубопровода: DN20–DN400;
- температура рабочей среды: от −30 до +150 °C;
- максимальное давление: 40 бар;
- потеря давления: менее 0,01 бар;
- повторяемость срабатывания: ±5 %;
- максимальная вязкость: 43 сСт;
- стандартное присоединение: 1”, опционально ½” и ¾”;
- материал лопасти: нержавеющая сталь SUS304;
- степень защиты: IP65;
- взрывозащита: Ex d IIC T6 или Ex d IIB T4.
Корпус прибора выполнен из алюминиевого сплава. Реле соответствует требованиям ТР ТС 012/2011 к оборудованию для работы во взрывоопасных средах.

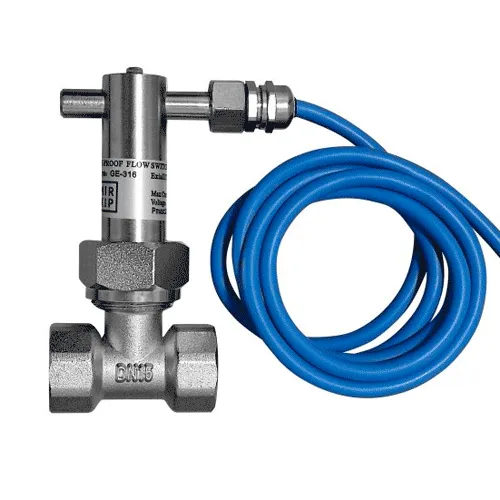

MFSGE-316 – для жидких и газообразных сред
MIRKIP MFSGE-316 имеет более широкий перечень рабочих сред: прибор может контролировать поток нефти, воды, газа и воздуха. Он рассчитан на трубопроводы диаметром от DN10 до DN80.
Модель может применяться в промышленных установках, системах кондиционирования и тепловых насосах с водяным контуром, водонагревателях и другом оборудовании, где необходимо контролировать наличие или изменение потока жидкости либо газа.
MFSGE-316 отличается герметичным разделением электрических и гидравлических компонентов, хорошей повторяемостью срабатывания и низкими гидравлическими потерями.
Основные характеристики MFSGE-316:
- рабочие среды: нефть, вода, газ и воздух;
- диаметр трубопровода: DN10–DN80;
- температура рабочей среды: от −45 до +125 °C;
- максимальное давление: 25 бар, в специальном исполнении до 40 бар;
- питание: 12–24 В постоянного тока;
- средняя потеря давления: около 0,01 бар;
- взрывозащита: Ex ia IIC T6 и Ex ia IIIC T85°C;
- степень защиты IP68: опционально.
В конструкции прибора применяются латунь и нержавеющая сталь. MFSGE-316 также соответствует требованиям ТР ТС 012/2011.
Для контроля потока во взрывоопасных зонах
Взрывозащищенные лопастные реле MIRKIP позволяют контролировать поток без существенного влияния на его параметры. Серия MFSGE-341 ориентирована на воду и нефтепродукты, поддерживает двунаправленный контроль и подходит для трубопроводов вплоть до DN400. MFSGE-316 может работать как с жидкими, так и с газообразными средами, отличается широким температурным диапазоном и рассчитана на трубопроводы DN10–DN80.
Подробнее о линейке и доступных исполнениях – в разделе механических лопастных датчиков MIRKIP.
