Топ-10 неисправностей частотных преобразователей: как диагностировать за 15 минут и избежать простоя линии
При выполнении срочного заказа производственная линия или станок не запускаются из-за ошибки частотного преобразователя. Инженер не может понять, что случилось с частотником, почему все время выскакивает ошибка. Знакомая ситуация? Нам ли не знать, что отказы преобразователя частоты (ПЧ) не такая уж редкая проблема в промышленной сфере. Как избежать многочасовых простоев, быстро устранив проблему? – ответ в статье.
Автор: Иван Соколов
Время прочтения: 16 минут
Мы изучили статистику обращений со стороны промышленных предприятий и делимся опытом по устранению наиболее частых причин сбоев в работе преобразователя частоты (ПЧ). Выборку делали по популярным устройствам известных производителей, поставляющих на рынок приборы бюджетной категории, а также премиум сегмента. Не учитывались малочисленные серии и эксклюзивные разработки.
Предлагаем методы устранения наиболее распространенных неисправностей, которые можно диагностировать на месте и исправить без замены платы. Опираясь на рекомендации опытных мастеров, а также на информацию производителя о возможных ошибках, появляющихся на дисплее, можно буквально за 15 минут установить причину отказа и устранить ее.
|
|
Диагностика и устранение неисправностей

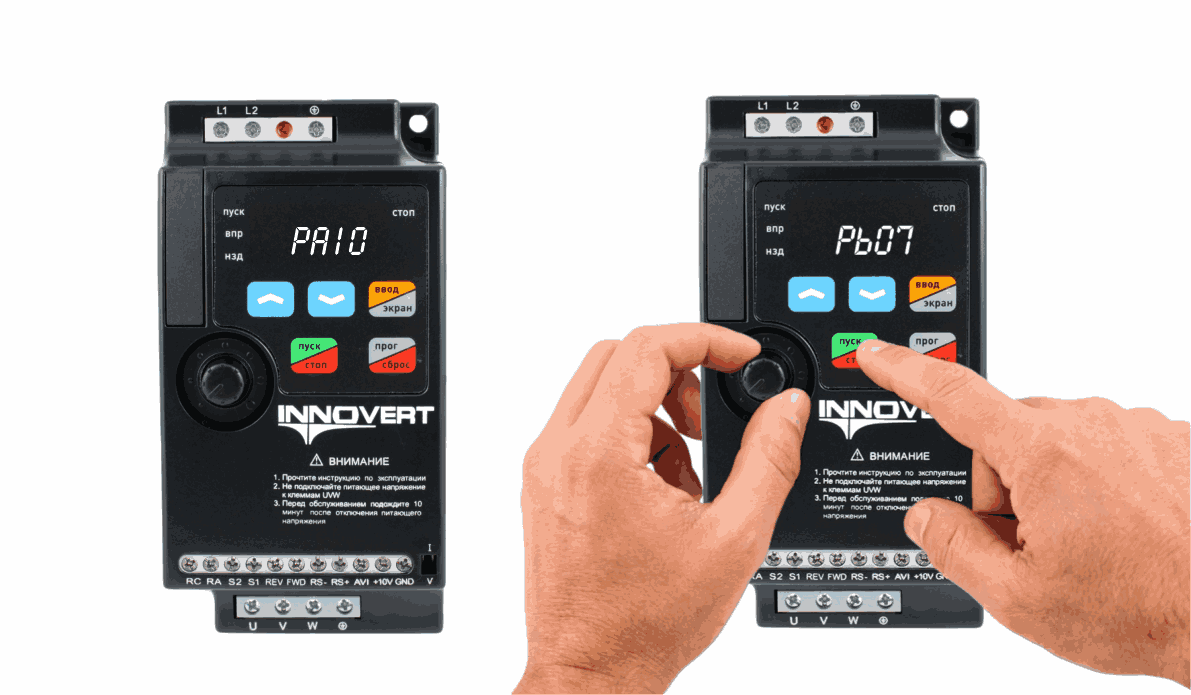

В большинстве случаев неисправность или постоянно выскакивающая ошибка связана с неправильными настройками параметров или ошибками при монтаже. Очень редко – следствие неправильно подобранного ПЧ. Поэтому не спешите делать замену прибора.
Изначально нужно понимать, что технические характеристики преобразователя не должны быть ниже аналогичных параметров двигателя. Несоответствие по мощности, току и напряжению, количеству фаз – явная причина срабатывания защиты или дисфункции системы, в которой предусмотрен ПЧ.
Некоторые ошибки появляются при запуске, другие – в процессе эксплуатации. При одних сбоях работа ПЧ может продолжаться, при других происходит немедленное отключение от сети. Настройка преобразователя таким образом, чтобы при появлении ошибки он продолжал работать, влечет риск полного выхода устройства из строя и возгорания (если идет перегрузка и сильный нагрев).
Приводим 10 типичных неисправностей частотников с указанием на возможные проблемы и методы их устранения.
1. Перегрузка по току (Overcurrent)
При кратковременном отклонении преобразователь самостоятельно справляется с проблемой, отключая двигатель, а затем включая его заново. При длительном же отклонении от нормативного показателя происходит отключение всей технологической линии или системы, а также может фиксироваться выход из строя двигателя или частотника. На дисплее при перегрузке по току появляется ошибка OC (в ПЧ таких брендов как INNOVERT, Delta) или Err 02, 03, 04 (например, в преобразователях частоты INSTART или OPTIMUS).
| Причина | Диагностика | Решение |
|
1. Резкий разгон 2. Механический клин 3. Заниженный буст 4. Короткое замыкание в кабеле |
Проверить настройки по времени разгона и торможения → проверить свободный ход двигателя → замерить сопротивление обмоток → осмотреть кабель |
1. Увеличить время разгона (параметр «ACC»). 2. Устранить причину заклинивания вала, при необходимости заменить подшипники. 3. Настроить буст («Torque Boost»). 4. Проверить целостность изоляции кабеля, при необходимости заменить. |
2. Перенапряжение при торможении (Overvoltage)
Такая неисправность приводит к срабатыванию защиты и отключению двигателя от сети. Выскакивает ошибка OU3 (ПЧ INNOVERT) или Err6 (ПЧ Optimus).
| Причина | Диагностика | Решение |
| Рекуперация энергии при быстром торможении (особенно на подъемах / конвейерах / лифтовых устройствах / подъемных кранах. | Проверить время торможения («DEC») → замерить напряжение на шине постоянного тока | 1. Увеличить время торможения. 2. Подобрать тормозной резистор по мощности (формула расчета в сноске) для электродинамического торможения. 3. В критичных случаях выбрать способ рекуперативного торможения с использованием рекуперативного модуля. |
3. Перегрев преобразователя (Overheat)
Ошибка OH (в случае устройств Delta) или Err15 (у ПЧ INSTART) на дисплее чревата выходом из строя частотника, вплоть до возгорания. Причин перегрева несколько, и самая распространенная из них – забитый радиатор или отклонения в работе вентилятора, другими словами, отсутствие требуемого процесса охлаждения. К перегреву приводит так же перегрузка или несоответствие условий окружающей среды допустимым параметрам эксплуатации прибора.
| Причина | Диагностика | Решение |
| 1. Пыль в радиаторе 2. Отказ вентилятора 3. Превышение температуры окружающей среды 4. Повышенная запыленность помещения при использовании инвертора с недостаточной защитой от пыли 5. Длительная работа на пределе мощности |
Визуальный осмотр вентилятора → проверка температуры корпуса ИК-термометром → анализ графика нагрузки | 1. Очистка радиатора раз в 6 месяцев 2. Замена вентилятора или его ремонт 3. Установка кондиционирующего оборудования 4. Установка фильтрующего кожуха для исключения попадания пыли либо установка аналога с защитой IP6x (пыленепроницаемость) 5. Снижение нагрузки или оснащение системы дополнительными устройствами для охлаждения |
4. Ошибка заземления (Ground Fault)
Ошибка GF свидетельствует об отсутствии заземления или наводкам ПЧ при большой длине кабелей, особенно если силовые и сигнальные кабели проложены рядом и не имеют достаточной степени защиты (экранирования). Это приводит к возникновению электромагнитного воздействия от работающего частотника на проводку.
| Причина | Диагностика | Решение |
| 1. Повреждение изоляции двигателя 2. Влага в клеммной коробке 3. Наводки в длинных кабелях |
Мегаомметр на обмотках → проверка экранирования кабеля → замер сопротивления «фаза-земля» | 1. Замена кабеля с экраном 2. Установка дросселя на выходе ПЧ 3. Проверка заземления шкафа |
5. Потеря связи с ПЛК (Communication Error)
Один из примеров – Err16 для частотников OPTIMUS. Отсутствие связи преобразователя с программируемым логическим контроллером может стать причиной неправильного монтажа или обрыва проводов, неправильной настройки параметров связи по протоколам. Необходимо учитывать, что оба устройства должны поддерживать связь по одинаковым протоколам передачи данных. Для коммутации устройств используются специальные кабели. Сбои в связи могут стать также последствием отсутствия обновления программного обеспечения.
| Причина | Диагностика | Решение |
| 1. Некорректная терминация шины 2. Конфликт адресов 3. Повреждение конвертера RS-485 |
Проверка терминаторов → сканирование адресов в сети → замер напряжения на линии А/В | 1. Установка терминатора 120 Ом 2. Перенастройка адреса 3. Замена интерфейсной платы |
Такая ошибка может стать критической, привести к остановке производства и многомиллионным потерям для предприятия. Особенно для предприятий непрерывного цикла производства.
6. Нестабильная работа на низких оборотах
| Причина | Диагностика | Решение |
| 1. Некорректная настройка векторного управления 2. Износ подшипников |
Переключение в скалярный режим (V/F) → проверка люфта вала двигателя | 1. Автонастройка векторного управления (`Auto-tuning`) 2. Замена подшипников |
Ошибка возникает, когда при переходе на низкую частоту оборотов двигатель начинает сбоить, что становится причиной нестабильной работы оборудования, которое он приводит в действие.
Нужно учитывать, что двигатель при работе в этом режиме испытывает повышенную нагрузку, так как температура обмоток повышается, а эффективность охлаждения падает, ведь вентилятор переходит на низкие обороты. Решить эту проблему можно с помощью внедрения дополнительной вентиляции.
7. Самопроизвольные остановки без ошибки
Если двигатель останавливается без явной на то причины, дело, скорее всего, в недостаточном напряжении, потере сигнала от пульта управления или проблема в драйвере IGBT, который активирует защитную функцию при перегреве.
| Причина | Диагностика | Решение |
| 1. Просадка напряжения сети 2. Перегрев драйвера IGBT 3. Нестабильный сигнал управления |
Осциллограф на входе питания → мониторинг температуры ключей через сервисное меню | 1. Установка стабилизатора 2. Проверка системы охлаждения силовой части |
8. Ошибка фазы двигателя (Motor Phase Loss)
Диагностика и устранение причин потери фазы, которые связаны с проверкой качества энергоснабжения и функциональности электрических компонентов, выполняется при строгом соблюдении техники безопасности, так как напряжение трехфазной сети достигает ~400 В. Поражение таким током может привести к летальному исходу.
Проверке подлежат все компоненты коммутации частотника с двигателем.
Предупреждение! Отключение защиты от потери фазы может привести к серьезным повреждениям оборудования, поэтому прибегать к такому способу не рекомендуется.
| Причина | Диагностика | Решение |
| 1. Обрыв одной фазы кабеля 2. Неисправность выходного реле |
Прозвонка каждой фазы мультиметром → проверка контактов | 1. Замена кабеля 2. Ремонт или замена выходной платы |
9. Завышенный ток холостого хода
Эта ошибка возникает по ряду причин, которые связаны с особенностями процесса торможения электродвигателя. Возникает эффект генератора, электромагнитные помехи. Также причиной может быть нестабильное напряжение в сети, что решается установкой стабилизатора.
При эксплуатации технологического оборудования с варьируемой нагрузкой в режиме реального времени рекомендуется устанавливать активный выпрямитель или тормозной резистор для решения проблем с возвращаемой энергией. Важно оценить не только стоимость применяемого оснащения, но и возможные потери от применения более дешевого решения.
| Причина | Диагностика | Решение |
| 1. Неправильная настройка номинального тока двигателя 2. Межвитковое замыкание |
Сравнение параметра ‘Rated Motor Current’ с шильдиком → замер тока на каждой фазе | 1. Коррекция параметра 2. Диагностика двигателя мегаомметром |
10. Отказ запуска после потери питания
К такой ситуации может привести полный сброс настроек, который и обеспечивает автоматический запуск при возобновлении энергопитания после отключения электроэнергии или обрыва кабеля. Если питание восстановлено, а двигатель не запускается, причина может заключаться в отсутствии автономного питания (например, батарейки) для модуля памяти.
При часто возникающей проблеме желательно оснастить систему внешним блоком питания.
ВАЖНО! Запретить автозапуск без согласования с техникой безопасности (ТБ).
| Причина | Диагностика | Решение |
| Сброс параметров из-за отсутствия резервного питания на плате управления | Проверка наличия суперконденсатора или батарейки в ПЧ → анализ журнала событий | 1. Обеспечить автозапуск через ПЛК с проверкой безопасности 2. Скорректировать параметры 3. Установить новый элемент питания |
Профилактика как способ сократить простои на 70%
Избежать появления ошибок и незапланированных простоев можно, если в соответствии с рекомендациями производителей частотных преобразователей проводить техобслуживание. Устранение первопричин, которые могут привести к перегреву, перепадам напряжения, сбоям в коммутации частотника с двигателем и ПЛК, обеспечивает стабильность в работе частотника, а значит, и всей системы / технологической линии / оборудования, где он предусмотрен.
Не стоит экономить на оснащении, обеспечивающем корректную работу ПЧ. Это может привести к несоответствию выбранного способа эксплуатационным характеристикам рабочего процесса, что приведет, пусть и не к частому, но появлению проблем. То есть, ущербу от простоя.
Исключить частые сбои в работе преобразователя можно, ежедневно отслеживая такие параметры, как температура шины, ток нагрузки, стабильность характеристик системы питания, функциональность кондиционирующих и вентиляционных систем.
При использовании частотников в технологических линиях непрерывного производства важно во время остановочного ремонта обеспечить техническое обслуживание преобразователей с учетом ошибок, зафиксированных в журнале. Неисправные или изношенные компоненты частотника подлежат замене (в частности электролитические конденсаторы). В комплекс ТО входит очистка радиатора, проверка функциональности вентилятора, чистка контактов, проверка креплений.
При высокой критичности сбоев в работе частотника желательно выбирать приборы с функцией предиктивной диагностики. Эта функция обеспечивает отслеживание параметров работы и задолго до появления проблемы предупреждает о ней. Например, в премиум-сериях Delta и OPTIMUS система за 48 часов предупреждает о возникновении риска перегрева.
Действия по явным дефектам в работе ПЧ
| Симптом | Первое действие | Если не помогло |
| Ошибка OC при старте | Увеличить время разгона на 20% | Проверить свободный ход двигателя Обновить слой термопасты |
| Перегрев при 50% нагрузке | Очистить радиатор | Проверить работу вентилятора Снизить температуру в помещении с помощью кондиционера Установить дополнительный вентилятор |
| Не включается (дисплей и индикаторы «мертвые») | Проверить питание на клеммах и функциональность предохранителя | Заменить входной диодный мост Проверить вспомогательный блок питания |
| Отключается сразу при включении (выбивает вводной автомат) | Устранить «козу» на входе или на выходе (заменить диодный мостик или IGBT-транзисторы) | Заменить конденсатор в звене постоянного тока. Усилить защиту двигателя, установить дроссели на длинных кабелях |
| Ошибка перегрузки при работе вхолостую или в состоянии покоя двигателя | Проверить и при необходимости заменить датчик тока | Заменить конденсаторы в звене постоянного тока Заменить драйверы IGBT |
| Мотор не развивает обороты, вибрирует и гудит, выскакивает ошибка потери фазы | Проверить контакты питающих кабелей | Проверить сопротивление обмоток двигателя. (Рекомендация: отключив мотор от ПЧ, посмотрите, остается ли ошибка. Если да, то проблема в частотнике, если исчезла – проблема в двигателе). |
При устранении неисправностей, возникших из-за электрических компонентов, обязательно соблюдайте технику безопасности! Выполнять такие работы должен специально обученный, квалифицированный работник.
Популярные вопросы (FAQ)
Отвечаем на вопросы, которые могут возникнуть у инженерного персонала.
1. «Можно ли отключить вентилятор частотника в простое для экономии энергии?»
Да, но только в сериях с функцией «Fan Control Mode» (например, Delta VFD-EL). В бюджетных сериях это приведет к перегреву при следующем запуске. Рекомендуем для задач с частыми простоями серию OPTIMUS AD800P с управляемым вентилятором.
2. «Как настроить автозапуск частотника после восстановления питания?»
Прямой автозапуск запрещен ПУЭ и правилами ТБ – оборудование может запуститься без контроля оператора. Безопасное решение: использовать внешний ИБП + сигнал разрешения запуска от ПЛК после проверки аварийных кнопок и датчиков безопасности. В ПЧ серий INSTART и Delta есть параметр «Auto Restart after Fault», но он активируется только при наличии внешнего разрешающего сигнала.
3. «Почему после настройки буста двигатель гудит на низких оборотах?»
Завышенный буст вызывает насыщение сердечника. Снизьте параметр на 5% и проведите автонастройку векторного управления.
Выводы
Большинство проблем, возникающих при эксплуатации преобразователей частоты, устраняются без замены самого устройства. Главное, следовать правилам:
- изначально правильно подобрать ПЧ по характеристикам двигателя или линии, в которой он будет смонтирован, а также в соответствии с условиями эксплуатации;
- своевременно делать ТО, ежедневно проверять функциональность частотника;
- правильно подбирать вспомогательное оснащение при монтаже и с учетом особенностей рабочего процесса;
- правильно диагностировать причину возникающих неисправностей (по кодам ошибок, указанным производителем в техпаспорте).
В 80% случаев сбой в работе ПЧ не требует его замены.
Оформили удобную памятку по диагностике 10 неисправностей частотных преобразователей. , чтобы всегда была под рукой.
Закажите бесплатную консультацию по подбору ПЧ с функцией предиктивной защиты для вашего предприятия во избежание дорогостоящих простоев производственного оборудования.
Скачать статью в формате PDF
