Сравнение коммуникационных протоколов и интерфейсов в промышленной автоматизации: Modbus, Profinet, EtherCAT и другие

Автор: Дмитрий Слесарев Время прочтения: 22 минуты

Эффективность автоматизированного производства зависит от качества обмена данными между устройствами. Протоколы связи объединяют датчики, ПЛК, приводную технику и диспетчерский уровень в единую структуру. От выбранной технологии зависят скорость отклика, устойчивость сети, возможность её расширения.

С развитием цифрового производства требования к связи становятся строже. Помимо быстродействия и предсказуемости обмена важно учитывать затраты, совместимость оборудования и интеграцию с корпоративной средой. Архитектура сети выстраивается, начиная с полевого уровня и далее к масштабу предприятия, объединяя все элементы в единую систему.

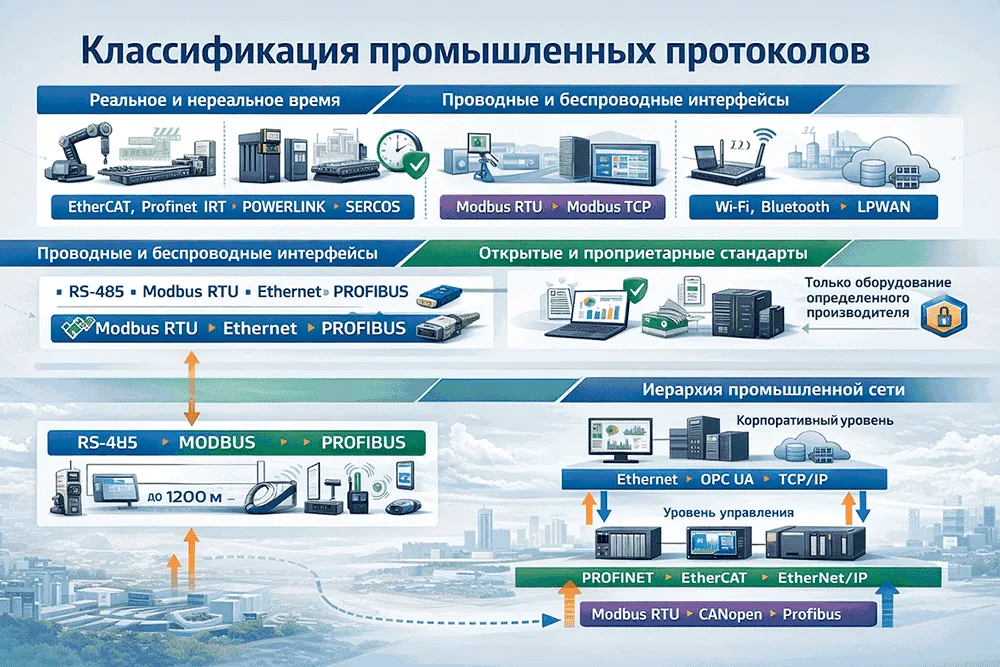

Классификация промышленных протоколов

Протоколы реального времени и нереального времени

Одно из ключевых различий – способность работать в режиме реального времени.

Протоколы реального времени обеспечивают детерминированную передачу данных. Это означает предсказуемую задержку передачи, практически не зависящую от загрузки сети.

Такие протоколы применяются там, где требуется синхронная работа оборудования:

• управление сервоприводами,
• робототехника,
• упаковочные и высокоскоростные линии,
• многоосевые системы.

Примеры: EtherCAT, Profinet IRT, Powerlink, SERCOS.

Протоколы нереального времени не гарантируют фиксированную задержку. Автоматизированная передача данных может зависеть от загрузки сети, количества устройств или коллизий.

Однако в большинстве задач промышленной автоматизации это не критично, среди них:

• сбор данных с датчиков,
• управление насосами,
• вентиляционные системы,
• диспетчеризация.

Пример – Modbus RTU или Modbus TCP. Эти решения не обеспечивают жесткую синхронизацию, однако широко применяются за счет простой реализации и минимальных затрат.

Проводные и беспроводные интерфейсы

Промышленная сеть – это не только логический протокол передачи данных, но и физическая среда, по которой происходит обмен.

В производственных сетях чаще всего применяются проводные решения: они устойчивы к электромагнитным помехам, сохраняют стабильность обмена и позволяют точно прогнозировать поведение сети. К таким решениям относятся RS-485 (шина Modbus), Ethernet и Profibus. Интерфейс RS-485 позволяет строить линии длиной до 1200 м и подключать десятки устройств в одной сети, тогда как Ethernet обеспечивает более высокую скорость, гибкую топологию, включение в общую цифровую экосистему предприятия. На базе Ethernet работают также многие современные промышленные протоколы – например Profinet, EtherCAT, EtherNet/IP.

Беспроводные решения применяются реже, так как уступают проводным по стабильности и детерминированности канала связи, однако остаются востребованными в определенных сценариях. В промышленности используются Wi-Fi, промышленные радиомодемы, Bluetooth Low Energy, а также LPWAN-технологии для объектов, расположенных на значительном расстоянии от центральной инфраструктуры. Они применяются для мобильного оборудования и объектов, где прокладка кабеля затруднена.

Основные ограничения беспроводных интерфейсов связаны с возможными помехами, зависимостью от качества сигнала и повышенными требованиями к кибербезопасности. По этой причине в большинстве промышленных проектов они используются как дополнение к проводной инфраструктуре, а не как основной канал связи.

Открытые и проприетарные стандарты

Важным критерием классификации является открытость стандарта. Она определяет гибкость системы, затраты на внедрение и степень привязки к конкретному производителю.

Открытые протоколы публикуются в свободном доступе, поэтому их могут внедрять разные производители и использовать интеграторы без привязки к одному поставщику. Это расширяет выбор оборудования, упрощает поиск специалистов, снижает зависимость от конкретного бренда.

Проприетарные стандарты разрабатываются и контролируются конкретной компанией или ограниченным консорциумом. В этом случае спецификация может быть частично закрытой. Преимущество такого подхода заключается в высокой совместимости внутри одной экосистемы и централизованной поддержке. Однако это может привести к зависимости от производителя и усложнить модернизацию системы в будущем.

В реальных проектах нередко используют смешанную схему: на уровне оборудования работают открытые стандарты, а для верхних контуров управления выбирают лицензированные решения, с расширенной функциональностью.

Иерархия протоколов в структуре промышленной сети

Промышленная сеть – это многоуровневая архитектура, где каждый уровень решает собственные задачи и предъявляет разные требования к организации обмена.

Полевой уровень объединяет датчики, исполнительные механизмы, приводы, модули ввода-вывода. Здесь критичны надежность связи, устойчивость к помехам, простота настройки оборудования. Чаще всего применяются решения, ориентированные на стабильный и предсказуемый обмен – например, Modbus RTU, CANopen или Profibus.

Уровень управления объединяет ПЛК, распределенные системы и связанное с ними программное обеспечение. Здесь требуется высокая скорость передачи данных, точная синхронизация узлов и возможность расширения архитектуры без полной перестройки сети. Для этих целей используют Profinet, EtherCAT и EtherNet/IP. Подобные протоколы обычно реализуются в контроллерах с промышленными Ethernet-интерфейсами – например в программируемых логических контроллерах с поддержкой Ethernet.

На уровне предприятия обеспечивает взаимодействие производственного сегмента с системами мониторинга, планирования, аналитики. Здесь на первый план выходят масштабируемость, безопасность и совместимость с корпоративной информационной средой. Применяются Ethernet, OPC UA, TCP/IP и сопутствующие сетевые решения.

Понимание такой иерархии позволяет корректно распределить роли протоколов и при необходимости объединить разные сегменты через шлюзы, сохранив целостность всей системы.

Детальный анализ основных протоколов

Чтобы выбрать протокол для конкретного проекта, недостаточно общей классификации – важно понимать, как решение работает в реальных условиях. Ниже рассмотрены распространённые технологии промышленной связи, их архитектурные особенности, ограничения и типовые области применения – от простых систем до высокоскоростных линий.

Modbus – базовый стандарт промышленной связи

Существует несколько вариантов реализации:

• Modbus RTU – поверх RS-485 или RS-232;
• Modbus TCP – поверх Ethernet;
• Modbus ASCII – текстовый формат передачи, который иногда используется в системах с простыми последовательными интерфейсами и поддерживается рядом промышленных контроллеров, например ПЛК с поддержкой ASCII.

Обмен основан на модели регистров:

• Coils – дискретные выходы;
• Discrete inputs – дискретные входы;
• Input Registers – входные регистры;
• Holding Registers – регистры хранения.

Обмен реализован по схеме «запрос–ответ»: сервер (master) отправляет сообщение с адресом устройства и кодом функции, а ведомый узел возвращает результат выполнения.

Преимущества:

• простота внедрения, диагностики;
• открытая спецификация;
• совместимость с устройствами разных производителей;
• минимальные затраты на внедрение;
• работа по интерфейсу RS-485 на расстоянии до 1200 м.

Недостатки:

• ограниченная скорость;
• отсутствие встроенных механизмов безопасности;
• нет детерминированного реального времени;
• ограниченная масштабируемость в сложных архитектурах.

Области применения:

• управление насосами, вентиляторами;
• сбор данных с датчиков;
• небольшие распределенные системы;
• бюджетные частотные преобразователи.

Рекомендации: подходит для небольших проектов с умеренными требованиями к скорости и минимальным бюджетом. Например, в системах автоматизации применяются преобразователи частоты с Modbus, датчики параметров жидкости с интерфейсом RS-485 (Modbus), термоконтроллеры RS-485, которые легко интегрируются в сети Modbus RTU.

Profibus – классическая полевая шина

Наиболее распространённые версии:

• Profibus DP – для распределенных модулей ввода-вывода;
• Profibus PA – для процессной автоматизации.

Обмен осуществляется циклически по архитектуре master–slave. Передача по экранированной витой паре обеспечивает устойчивость к промышленным помехам.

Преимущества:

• высокая надежность;
• развитая база установленного оборудования;
• поддержка распределенных систем.

Недостатки:

• более низкая скорость по сравнению с промышленным Ethernet;
• ограниченная гибкость модернизации;
• постепенный переход рынка на Ethernet-решения.

Области применения:

• производственные линии средней сложности;
• распределенные системы ввода-вывода;
• процессная автоматизация;
• модернизация существующих установок.

Рекомендации: рационален при модернизации существующих систем и расширении уже развернутых сетей. Для интеграции в такие проекты применяются устройства с поддержкой Profibus – например, преобразователи частоты с интерфейсом Profibus, которые позволяют подключать приводное оборудование к промышленной сети управления.

Profinet – промышленный Ethernet для сложных систем

Преимущества:

• высокая скорость передачи;
• поддержка реального времени;
• интеграция с IT-инфраструктурой;
• развитая экосистема производителей.

Недостатки:

• более высокая стоимость внедрения;
• сложность конфигурации;
• требования к качеству сетевого оборудования.

Области применения:

• сложные производственные линии;
• крупные предприятия;
• системы с высокими требованиями к синхронизации.

Рекомендации: оптимален для масштабных проектов и современных ПЛК-архитектур. В таких системах используются контроллеры, распределенные модули ввода-вывода и приводы, поддерживающие промышленный протокол Profinet, работающий на базе Ethernet. Например, применяются преобразователи частоты с интерфейсом Profinet, которые легко интегрируются в распределенные системы управления.

EtherCAT – решение для высокоскоростной автоматизации

Преимущества:

• высокая скорость;
• минимальная задержка;
• эффективное использование пропускной способности;
• поддержка большого числа устройств.

Недостатки:

• требования к специализированным компонентам;
• более сложная диагностика;
• ограниченная поддержка в бюджетном сегменте.

Области применения:

• робототехника;
• обрабатывающие станки;
• многоосевые системы;
• высокоточные позиционные комплексы.

Рекомендации: выбор для задач, где критична скорость и точность. В таких системах часто используются специализированные контроллеры и модули ввода-вывода, поддерживающие обмен по EtherCAT. Например, применяются программируемые логические контроллеры с поддержкой EtherCAT.

EtherNet/IP – интеграция на базе стандартного Ethernet

Преимущества:

• масштабируемость;
• использование стандартного сетевого оборудования;
• удобство интеграции распределенных систем.

Недостатки:

• не всегда обеспечивает жесткое реальное время без специальных режимов;
• требует грамотного проектирования сети.

Области применения:

• распределенные системы управления;
• средние и крупные предприятия;
• интеграция с IT-инфраструктурой;
• системы машинного зрения, инспекции продукции.

Подходит для построения распределенных систем управления, интеграции оборудования в единую промышленную сеть. В таких проектах применяются различные устройства с поддержкой EtherNet/IP – например, камеры технического зрения с интерфейсом EtherNet/IP, используемые для контроля качества и автоматизированной инспекции.

Другие промышленные протоколы

• CANopen востребован в производстве машин, в мобильных установках, где требуется компактная конфигурация сети и стабильная работа оборудования при динамических нагрузках. В таких системах часто используются приводы и преобразователи частоты с поддержкой CANopen, например преобразователи частоты с интерфейсом CANopen.
• Powerlink относится к Ethernet-технологиям с детерминированным обменом и в отдельных проектах рассматривается как альтернатива EtherCAT.
• SERCOS используется в задачах управления сервосистемами и высокоточного позиционирования.
• OPC UA ориентирован на интеграцию производственного сегмента с корпоративными информационными платформами, предусматривает встроенные средства защиты, контроля доступа.

Какое решение выбрать, определяется структурой проекта, требованиями к быстродействию, синхронности оборудования, уровню защиты данных. В сложных конфигурациях нередко применяют смешанный подход, объединяя разные сегменты сети через шлюзы.

Сравнительная таблица промышленных протоколов

При проектировании промышленной сети важно анализировать не только функционал протокола, но и его поведение в реальной эксплуатации. Ниже представлено сравнительное сопоставление распространённых решений по ключевым параметрам: скорости обмена, возможностям масштабирования, трудоемкости внедрения и поддержке детерминированных режимов работы. Такая сводка позволяет оценить различия и найти решение, подходящее для конкретного проекта.

* При использовании стандартного Ethernet без повторителей и оптических линий.

Представленные характеристики позволяют оценить технические различия решений, однако окончательный выбор протокола определяется не только параметрами сети, но и особенностями конкретного проекта, его масштабом, требованиями к надежности.

Практические рекомендации по выбору протокола

Небольшие проекты

Для этой категории проектов – насосных станций, вентиляции, отдельных участков – приоритетом являются простота и минимальные затраты.

В таких случаях целесообразно выбрать Modbus RTU или Modbus TCP. Эти решения:

• поддерживаются большинством ПЛК и преобразователей;
• не требуют сложной инфраструктуры;
• позволяют быстро запустить систему;
• дают возможность оставить существующую кабельную сеть.

При умеренных требованиях к скорости усложнение архитектуры не оправдано.

Средние и крупные системы

С ростом масштаба возрастают требования к производительности и интеграции. В любом крупном проекте важно учитывать возможность дальнейшего расширения.

Для таких задач подходят Profinet и EtherNet/IP. Эти протоколы позволяют выстраивать распределенные сети и взаимодействовать с корпоративными системами.

При модернизации предприятия допустимо сохранить существующий полевой уровень (например, PROFIBUS) и внедрить промышленный Ethernet на уровне управления.

Специализированные задачи

Для высокоскоростной автоматизации и систем управления движением применяется EtherCAT, обеспечивающий минимальную задержку обмена. В некоторых случаях используется кольцевая топология для повышения отказоустойчивости.

Если проект предъявляет повышенные требования к безопасности или включает несколько сегментов сети, применяются комбинированные архитектуры с использованием шлюзов.

Протоколы связи используют в своей работе различные выходные сигналы. Специфику выбора последних разобрали на примере в статье «Типы выходных сигналов энкодеров: от TTL и Push-Pull до промышленных интерфейсов».

Тренды развития промышленных протоколов

Индустрия 4.0 и Интернет вещей

Концепция Индустрии 4.0 предполагает объединение оборудования, систем управления и аналитических платформ в единую информационную среду. Промышленная сеть должна не только обеспечивать стабильный обмен, но и передавать данные в системы аналитики, мониторинга и предиктивного обслуживания.

Современные протоколы позволяют показать реальное состояние оборудования в режиме онлайн, интегрировать данные в облачные сервисы, строить цифровые модели производства. Всё чаще используются решения, обеспечивающие прозрачность обмена между полевым уровнем и корпоративными системами.

Кибербезопасность в промышленных сетях

Рост числа подключенных устройств усиливает требования к защите данных. Пока часть классических протоколов не предусматривает встроенных механизмов безопасности, предприятия внедряют дополнительные уровни защиты – сегментацию сети, контроль доступа, мониторинг трафика.

Промышленные Ethernet-решения постепенно расширяют функциональность в области аутентификации и шифрования, что позволяет интегрировать производственную инфраструктуру в общую IT-среду без критических рисков.

Гибридные решения и шлюзы протоколов

На практике редко используется только один протокол. Чаще применяются гибридные архитектуры, где несколько технологий работают параллельно.

Шлюз позволяет объединить различные сегменты сети и обеспечить обмен данными между ними. Такой подход особенно актуален при модернизации, когда необходимо сохранить существующее оборудование и одновременно внедрить новые технологии.

Грамотная интеграция различных протоколов требует продуманной архитектуры сети и понимания особенностей их взаимодействия.

Будущее открытых стандартов

Рынок постепенно смещается в сторону открытых стандартов и унифицированных интерфейсов. Это позволяет снизить зависимость от одного производителя и обеспечить гибкость модернизации.

Пока проприетарные решения сохраняют позиции в отдельных отраслях, тенденция развития направлена на совместимость, масштабируемость, интеграцию с цифровыми платформами.

Заключение

Промышленные протоколы передачи данных лежат в основе современных систем автоматизации. От выбранного формата взаимодействия зависит устойчивость работы оборудования, скорость обмена и возможности развития проекта. Универсального решения не существует: в одних задачах достаточно простого Modbus, в других необходимы более производительные и гибкие технологии – например, EtherCAT или Profinet.

Проектирование сети требует целостного взгляда на инфраструктуру предприятия – с учетом текущего состояния оборудования и планов его обновления. Грамотно выстроенная коммуникационная структура снижает вероятность сбоев, помогает рационально распределять ресурсы и поддерживать стабильность процессов на протяжении всего жизненного цикла системы.

Для более подробного изучения темы полезно ознакомиться с документацией производителей, анализировать реальные проекты внедрения и проходить профильные курсы по промышленному программированию и проектированию сетевой инфраструктуры. Это помогает осознанно выбирать технологии, лучше ориентироваться в инструментах автоматизации. Специалисты «РусАвтоматизации» при разработке автоматизированных систем технологическим процессом подбирают оборудование с учетом сложности и требований проекта, в том числе по поддерживаемым протоколам.
