ШУНы с автоматическим поддержанием давления: можно и без них, но выйдет дороже

Автор: Иван Соколов Время прочтения: 5 мин.

Водоснабжение, канализация, отопление, вентиляция и технологические линии зависят от стабильности параметров потока. Если регулировать процесс вручную или использовать простые реле давления, система будет работать с задержками: насосы включаются рывками, возникают скачки напора, что приводит к увеличению расходов на содержание оборудования, а также дополнительные траты на персонал. Порой такие издержки превышают стоимость контролирующего оборудования в несколько раз.

Решением этих проблем становятся интеллектуальные шкафы управления, которые анализируют сигналы от датчиков и автоматически корректируют работу насосов, поддерживая постоянные значения давления без участия оператора.

Что такое ШУНы и где они применяются

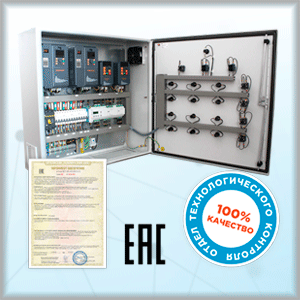

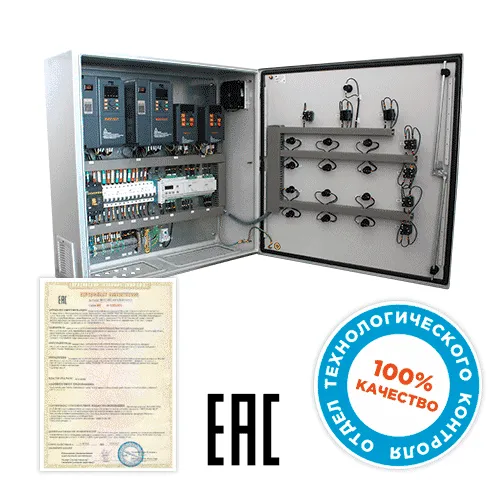

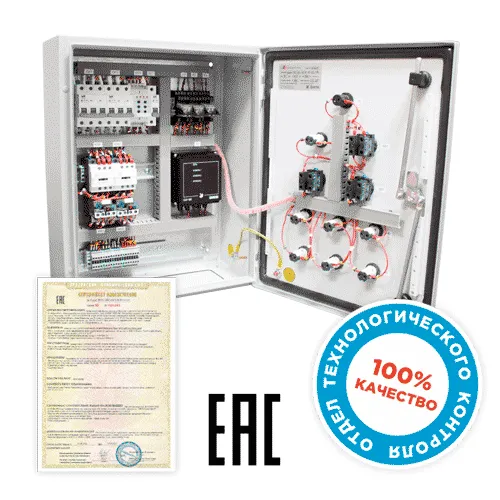

ШУН (шкаф управления насосами) – это автоматизированный модуль, который контролирует работу одного или нескольких агрегатов. Он управляет включением, остановкой и защитой насосов, поддерживая заданные параметры системы.

Подобные устройства применяются в различных областях:

• системы водоснабжения и водоотведения;
• отопительные системы жилых и административных зданий;
• технологические линии и промышленные контуры охлаждения;
• системы кондиционирования и циркуляции теплоносителя;
• локальные инженерные установки на предприятиях и объектах инфраструктуры.

«РусАвтоматизация» выпускает как типовые, так и индивидуальные решения с 2024 года, адаптированные под конкретные условия эксплуатации. Это один из самых популярных запросов. Порядка 80 ШУНов по поддержанию давления уже произведено и поставлено специалистами компании.

Реальные проекты можно посмотреть на странице Применение шкафов управления.

Какие особенности отличают ШУНы по давлению от обычных шкафов

Главное отличие шкафов управления насосами по поддержанию давления в логике работы. Обычные шкафы управляют насосами по принципу «вкл./выкл.», реагируя на крайние значения давления. В результате параметры системы постоянно колеблются, оборудование работает с избыточной нагрузкой, а расход электроэнергии увеличивается. И т.о. растут шансы выхода из строя агрегатов, простоя цехов, увеличения расходов на ремонт/замену оборудования. И порой 1 раз заказать и настроить шкаф управления насосами выходит в разы дешевле, чем эксплуатация устройств без него или с простыми ШУ.

ШУНы по поддержанию давления могут быть оснащены:

• частотным преобразователем со встроенным ПИД-регулятором;

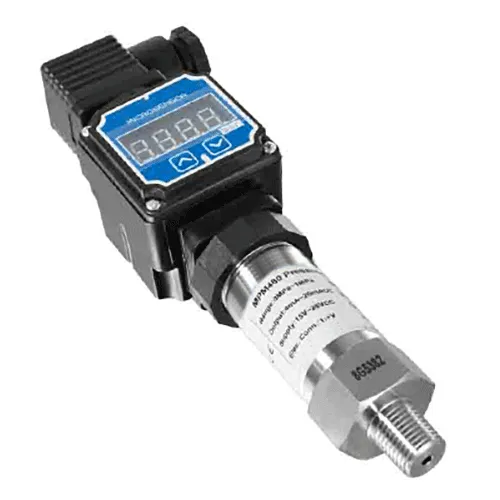

• датчиком обратной связи (4–20 мА или 0–10 В), фиксирующим текущее значение напора (по требованию заказчика);
• контроллером – в случае, если потребуется дополнительный функционал: смена насосов по различным условиям (наработка часов, авария работающего насоса, недостаточная мощность или, наоборот, отсутствие необходимости во втором насосе и т.д.), передача данных по GSM, наличие панели оператора и пр.;

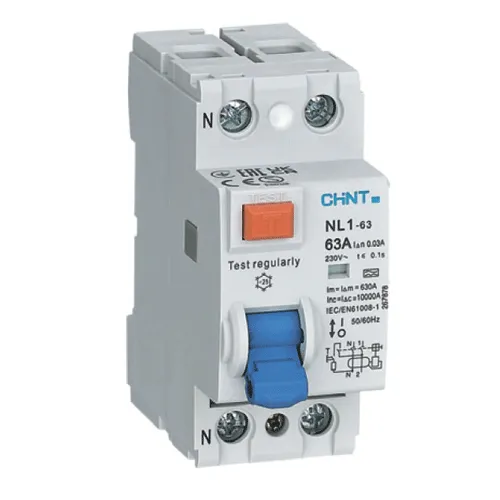

• защитными устройствами, пускателями, реле;
• автоматическими системами вентиляции и обогрева шкафов.

Благодаря этому система поддерживает стабильные параметры плавно, без скачков.

Где и зачем применяется контролирующее оборудование

Системы с автоматическим регулированием особенно востребованы там, где стабильность давления напрямую влияет на безопасность, комфорт или производственный процесс:

• высотные здания – для равномерного напора на всех этажах;
• котельные и тепловые пункты – для стабильной циркуляции теплоносителя;
• производственные предприятия – где давление определяет точность технологического процесса;
• пожарные станции и резервуары – где напор должен быть доступен мгновенно.

При переменной нагрузке такие шкафы особенно эффективны: они автоматически подстраивают скорость вращения двигателя под реальный расход, что позволяет снизить энергопотребление без потери производительности.

Что будет, если не использовать такие ШУНы

Отказ от систем автоматического регулирования приводит к ряду негативных последствий:

• гидроудары и перепады параметров в трубопроводе;
• частые пуски насосов, вызывающие перегрев и износ двигателя;
• высокие пусковые токи и перерасход электроэнергии;
• неравномерное распределение нагрузки между агрегатами;
• больше ручных операций и времени на обслуживание;
• повышенный риск аварий и снижение срока службы оборудования;
• дополнительные издержки в десятки и сотни тысяч рублей вследствие простоя оборудования, замены важных элементов, вызова дорогостоящих специалистов.

Таким образом, без интеллектуального управления даже надежное насосное оборудование теряет эффективность и требует более частого обслуживания.

Итоги

ШУНы с автоматическим поддержанием давления обеспечивают устойчивую работу инженерных систем, экономию ресурсов и защиту оборудования.
Их преимущества:

• постоянный контроль параметров без участия оператора;
• плавное регулирование производительности;
• продление срока службы насосов;
• снижение эксплуатационных затрат.

Компания «РусАвтоматизация» выпускает сертифицированные шкафы управления насосами, которые изготавливаются как в типовом исполнении, так и под заказ, с учетом требований и особенностей объекта заказчика.

* Все цены, приведенные в данной статье, действительны на дату выхода, предназначены исключительно для относительного сравнения стоимости предлагаемых решений и не являются публичной офертой.
