Индикатор потока в масложировом производстве
Индикатор потока помогает непосредственно наблюдать за перемещением масла и других жидких сред в трубопроводе. В масложировом производстве он дает возможность быстро подтвердить наличие протока, заметить газовые включения, пену, примеси, расслоение и другие изменения состояния среды.
Автор: Дмитрий Слесарев
Время прочтения: 9 мин.
На предприятиях масложировой отрасли по трубопроводам перемещаются растительные масла, мисцелла, растворители, глицерин, водно-масляные смеси и различные вспомогательные жидкости. Многие из них отличаются повышенной вязкостью, могут образовывать эмульсии, осадок или отложения.
Показаний насоса, расходомера или системы управления не всегда достаточно, чтобы понять, что происходит внутри линии. Жидкость может продолжать поступать, но содержать пузырьки газа, пену или посторонние включения. В других случаях скорость заметно снижается из-за загрязнения, частичного засорения или изменения режима работы оборудования.

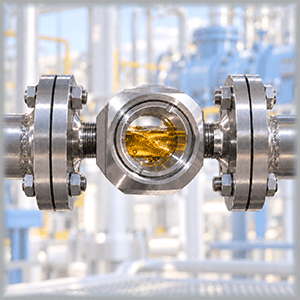

Для локального наблюдения используют индикатор потока, или смотровой фонарь. Через прозрачное окно персонал может оценить наличие протока и внешнее состояние жидкости непосредственно в трубопроводе.
Зачем нужен индикатор потока в масложировом производстве
Основная задача такого прибора – дать человеку возможность видеть, что происходит внутри трубопровода. В зависимости от места установки можно оценивать наличие жидкости, характер ее перемещения и отдельные внешние признаки.
Подтверждение наличия потока
Индикатор помогает быстро определить, поступает ли жидкость по линии. Это особенно важно во время запуска оборудования, после остановки, обслуживания или переключения трубопроводов.
Сам факт работы электродвигателя насоса еще не означает, что по системе идет нормальный проток. Через смотровое окно это можно проверить непосредственно на месте.
Такой контроль также помогает своевременно заметить завоздушивание, нарушение подачи и другие ситуации, при которых насос работает в неблагоприятном режиме.
Обнаружение загрязнений и закупорок
Растительные масла и промежуточные продукты производства могут иметь высокую вязкость. Кроме того, в линиях возможно образование осадка, взвесей, эмульсий и отложений.
Если ранее стабильный поток становится слабее, неравномерным или прекращается, это может указывать на снижение пропускной способности трубопровода. Причиной бывает загрязнение фильтра, засорение линии, неисправность насоса или другое нарушение процесса.
Смотровой фонарь в таком случае дает дополнительный признак для быстрой диагностики.
Оценка состояния среды
Через прозрачное окно можно наблюдать характеристики, которые не определяются только по наличию расхода. Например, заметить изменение цвета и прозрачности, появление пены, взвесей, посторонних включений или неоднородности.
Такая информация помогает своевременно обратить внимание на изменение режима работы. При этом индикатор потока не заменяет лабораторный анализ и специализированные средства контроля качества.
Выявление газовых включений
Пузырьки газа или появление паровой фазы в жидкостной линии могут свидетельствовать о нарушении режима. Это может вызвать нестабильную подачу, ухудшить работу насосов и снизить эффективность теплообмена.
Если газ присутствует в жидкости, его часто можно заметить через смотровое стекло. Персонал получает дополнительную информацию для проверки состояния оборудования и параметров процесса.
Наблюдение за разделением фаз
В процессах сепарации, отстаивания и рафинации приходится работать со смесями нескольких фаз. Это могут быть системы масло – вода, масло – мисцелла и другие сочетания.
Через смотровой элемент можно увидеть эмульсию, изменение характера расслоения или появление одной фазы в линии, где ожидается другая. Такие признаки помогают вовремя проверить режим работы сепарационного оборудования.
Где особенно важен контроль потока
Место установки выбирают исходя из задачи. Наибольшую пользу смотровой индикатор дает там, где необходимо быстро убедиться, что жидкость действительно проходит по трубопроводу и ее состояние соответствует ожидаемому.
В масложировом производстве это могут быть:
- экстракционные линии – наблюдение за мисцеллой и растворителем, выявление пены и взвешенных частиц;
- сепарация и рафинация – контроль состояния масла, эмульсий и разделения фаз;
- линии подогрева и охлаждения – подтверждение циркуляции и обнаружение газовых включений;
- насосные станции и линии перекачки – проверка протока после запуска насоса и оценка стабильности подачи;
- фильтрация и отбелка – дополнительное наблюдение за прозрачностью и внешним видом жидкости после обработки.
Индикатор целесообразно устанавливать до или после оборудования, работа которого зависит от стабильного потока: насосов, фильтров, теплообменников, сепараторов и других узлов.
Преимущества индикаторов потока
Смотровой фонарь прост по конструкции и не требует электропитания, передачи сигнала или подключения к системе автоматизации.
Информация доступна непосредственно возле трубопровода. Это удобно при запуске, обслуживании и поиске причин неисправности: персонал может сопоставить работу насоса или другого оборудования с тем, что фактически происходит внутри линии.
Еще одно преимущество – информативность. Через прозрачное окно виден не только сам проток, но и пузырьки, пена, загрязнения или изменение однородности жидкости.
При необходимости можно подобрать конструкцию с учетом давления, температуры, вязкости, состава среды и типа присоединения.
Как выбрать индикатор потока для масложирового производства
Ориентироваться только на диаметр трубопровода недостаточно. Необходимо учитывать свойства жидкости и рабочие параметры системы.
Совместимость материалов со средой
Материал корпуса, стекла и уплотнений должен быть устойчив к конкретной жидкости. При работе с маслами применяют, в частности, конструкции из нержавеющей стали с боросиликатным стеклом, однако допустимость каждого исполнения определяется характеристиками прибора и условиями эксплуатации.
Оценка состояния среды
Рабочие параметры трубопровода должны находиться в пределах, установленных производителем. Учитывать стоит не только штатный режим, но и возможные значения во время запуска, остановки или промывки оборудования.
Для горячих масел особенно важно проверить допустимую температуру корпуса, стекла и уплотнительных элементов.
Тип присоединения
Индикатор должен соответствовать конструкции трубопроводной системы. В зависимости от исполнения используются резьбовые, фланцевые и другие виды соединений.
При выборе учитывают условный проход, рабочее давление, требования к герметичности и удобство обслуживания. Индикаторы потока жидкости подбирают по параметрам конкретной линии, типу присоединения и свойствам рабочей среды.
Для трубопроводов, непосредственно контактирующих с пищевым продуктом, требуется оборудование, специально предназначенное для таких условий и имеющее необходимые подтверждающие документы.
Заметность движения жидкости
В некоторых случаях проток через обычное смотровое окно различить сложно. Такое бывает при прозрачной жидкости, небольшой скорости или равномерном движении без заметных завихрений.

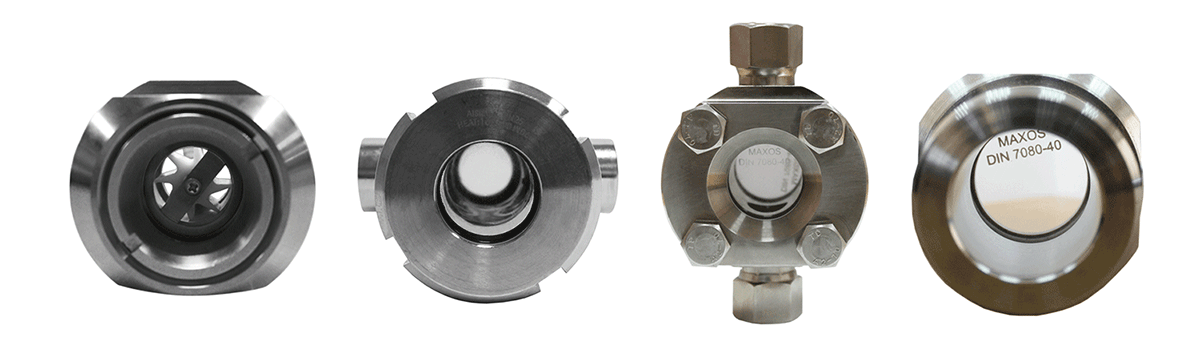

Для подобных условий используют конструкции с крыльчаткой, заслонкой, шариком или другим подвижным элементом. По его перемещению легче определить наличие протока.
Свойства рабочей среды
Для мисцеллы, растворителей и других специальных жидкостей дополнительно учитывают химическую совместимость материалов, требования к герметичности и особенности производственной зоны.
Поэтому при подборе учитывают состав среды, температуру, давление, диаметр трубопровода, тип присоединения и условия эксплуатации.
Чем индикатор потока отличается от средств автоматического контроля
Смотровой фонарь предназначен прежде всего для локального наблюдения. Он дает человеку возможность увидеть жидкость внутри трубопровода, но обычное исполнение не измеряет расход и не передает сигнал в систему управления.
Если необходимо автоматически остановить насос при отсутствии протока, сформировать аварийный сигнал или получить количественное значение расхода, применяют датчики, реле потока или расходомеры.
Смотровой индикатор может дополнять такую автоматику. Электронный прибор передает данные в систему, а прозрачное окно дает возможность быстро проверить состояние линии непосредственно возле оборудования.
Для чего нужен такой контроль предприятию
Индикатор потока – сравнительно простое устройство, но он дает полезную информацию непосредственно возле оборудования. С его помощью можно подтвердить наличие протока, заметить изменение характера движения жидкости и оценить ее внешнее состояние.
Это облегчает запуск и обслуживание оборудования, поиск причин нарушений и проверку отдельных элементов системы. Персонал видит, что происходит внутри трубопровода, без его разборки и без необходимости ориентироваться только на косвенные признаки.
Для масложировых предприятий особенно важно разделять продуктовые и вспомогательные линии. Общепромышленные индикаторы потока подходят для тех сред и процессов, где не требуется пищевое исполнение. Для непосредственного контакта с пищевыми жидкостями необходимо применять специально предназначенное для этого оборудование.
