Какие смотровые стекла применять в конденсатоотводчиках
Смотровое стекло помогает контролировать работу конденсатоотводчика без разборки трубопровода. Рассказываем, где устанавливать такой индикатор, какие параметры учитывать при выборе и на что обращать внимание во время эксплуатации.
Автор: Дмитрий Слесарев
Время прочтения: 10 мин.
Исправный конденсатоотводчик должен удалять конденсат и при этом препятствовать прохождению рабочего пара в линию возврата. Однако по внешнему виду самого устройства не всегда можно понять, что происходит в трубопроводе.
Для оперативного контроля используют смотровые стекла – проточные диоптры, или индикаторы потока. Через окно можно наблюдать за движением среды, замечать изменения привычного режима, загрязнения и другие отклонения.
Для пароконденсатной системы подойдет не любой индикатор. Он должен соответствовать рабочим давлению и температуре, выдерживать контакт с горячим конденсатом и паром, иметь подходящее присоединение и обеспечивать хороший обзор.
Зачем нужен визуальный контроль работы конденсатоотводчика
Главная задача конденсатоотводчика – удалять конденсат из паровой системы и сокращать потери рабочего пара. При неисправности возможны два основных сценария.
В первом случае конденсат отводится недостаточно интенсивно или не отводится вообще. Он накапливается перед конденсатоотводчиком, из-за чего ухудшается теплообмен и может нарушиться работа оборудования.
Во втором случае через устройство проходит пролетный пар. Это приводит к потерям тепловой энергии и увеличивает нагрузку на линию возврата конденсата.
Смотровое стекло позволяет наблюдать за качеством отвода среды и работы оборудования без разборки трубопровода. По нему можно оценить наличие движения, заметить изменение режима, появление большого количества загрязнений или непривычной паровой фазы.
При этом визуальный контроль не заменяет полноценную диагностику. После снижения давления часть горячего конденсата может превращаться во вторичный пар. В смотровом окне его можно ошибочно принять за пролетный.
Поэтому диоптр полезен прежде всего для оперативного наблюдения за работой узла. Он помогает своевременно заметить изменения и понять, что оборудование требует дополнительной проверки.
Где устанавливать смотровое стекло
Индикатор потока устанавливают в конденсатной линии за конденсатоотводчиком, по направлению движения среды.
Такое расположение позволяет наблюдать, что происходит на выходе устройства: отводится ли конденсат и не изменился ли привычный режим работы.
Расстояние между конденсатоотводчиком и смотровым стеклом зависит от конструкции оборудования и характера сброса среды. Важно также учитывать рекомендации производителей конкретного конденсатоотводчика и индикатора.
При выборе места установки желательно предусмотреть:
- хороший обзор смотрового окна;
- безопасный доступ к горячему трубопроводу;
- возможность очистки и обслуживания;
- допустимое монтажное положение индикатора.
Если окно находится высоко, за оборудованием или в плохо просматриваемой зоне, пользоваться им для регулярного контроля будет неудобно.

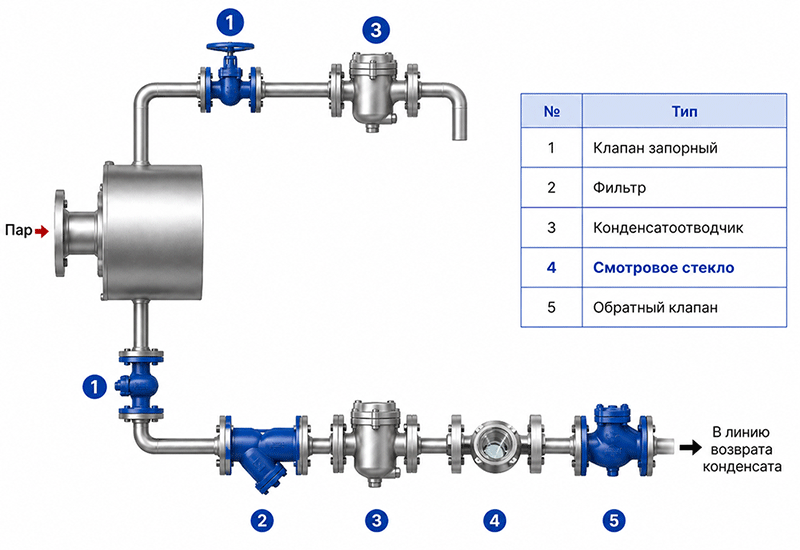

Вариант применения смотрового стекла
в типовой схеме обвязки тупиковой ветви паропровода
На что смотреть при выборе смотрового стекла для конденсатоотводчика
При подборе важно учитывать условия работы всего узла: температуру и давление среды, материалы индикатора, тип присоединения и особенности обслуживания.
Рабочая температура
Конденсат после парового оборудования остается горячим, поэтому применять индикатор для холодной воды без проверки его характеристик нельзя.
Ориентироваться нужно на максимальную температуру среды в месте установки, включая наиболее тяжелый режим эксплуатации. Корпус, стекло и уплотнения должны быть рассчитаны на такие условия.
Особенно важно проверить материал уплотнений. У одного и того же типа индикатора допустимый температурный диапазон может меняться в зависимости от установленной прокладки.
Рабочее давление
Смотровое стекло становится частью трубопровода под давлением, поэтому выбирать его только по размеру присоединения неправильно.
Нужно учитывать давление непосредственно в месте установки, включая возможное противодавление в линии возврата конденсата.
Также следует проверить не только предельные температуру и давление по отдельности, но и допустимость их сочетания для выбранной модели.
Материал корпуса
Для горячего конденсата хорошо подходят индикаторы в корпусе из нержавеющей стали. Этот материал сочетает механическую прочность и коррозионную стойкость, что важно при длительной работе пароконденсатного оборудования.
Материал смотрового окна
В высокотемпературных процессах используют термостойкие стекла. Один из распространенных вариантов – боросиликатное стекло.
Оценивать нужно индикатор в сборе: не только само окно, но и корпус, уплотнения и элементы крепления должны соответствовать параметрам трубопровода.
Тип присоединения
Способ подключения выбирают под существующую или проектируемую обвязку. В зависимости от конструкции узла могут использоваться:
- резьбовые соединения;
- приварные;
- накидные гайки;
- фланцы.
Для компактных участков трубопровода часто удобно резьбовое исполнение. На объектах с фланцевой арматурой логичнее применять соответствующий вариант диоптра.
Возможность обслуживания
Со временем на стекле могут появляться загрязнения и отложения, которые ухудшают обзор.
Поэтому удобнее использовать конструкции, позволяющие получить доступ к окну для очистки без демонтажа всего корпуса из трубопровода.
Почему для этой задачи подходит серия E41

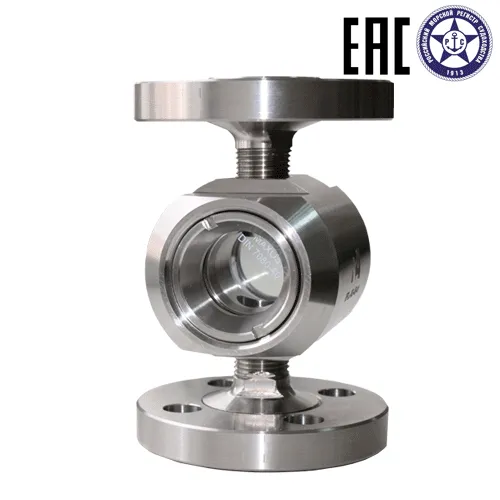

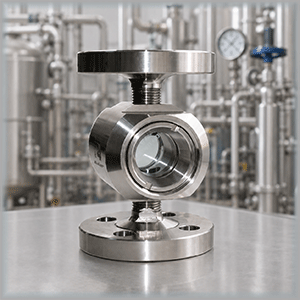

Для контроля работы конденсатоотводчиков можно использовать индикаторы потока серии IFL-IG-E41 производства «РусАвтоматизация».
E41 – это проточные диоптры в корпусе из нержавеющей стали 12Х18Н10Т, аналога AISI 321. Смотровой элемент изготовлен из боросиликатного стекла.
Для серии предусмотрены исполнения с рабочей температурой до +200 °C и максимальным рабочим давлением до 4 МПа. Допустимый температурный диапазон зависит в том числе от материала уплотнений.
Индикаторы рассчитаны на работу с водой и водяным паром, поэтому их можно применять в пароконденсатных системах, если характеристики выбранной модели соответствуют параметрам узла.
Серия выпускается в нескольких вариантах, что упрощает ее применение в разных схемах обвязки.

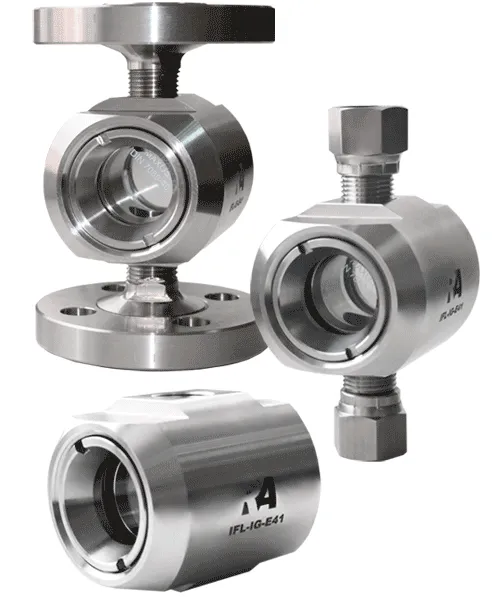

Несколько вариантов присоединения
Для E41 предусмотрены:
- резьбовое присоединение К ½";
- исполнение с накидными гайками G ½" или G ¾";
- фланцевое присоединение DN15 PN40 или PN41;
- патрубок под приварку.
За счет этого серия подходит как для компактных резьбовых узлов, так и для трубопроводов с фланцевой арматурой.
С крыльчаткой или без нее
E41 выпускаются со свободным смотровым окном и со встроенной крыльчаткой.
Через обычное окно можно наблюдать за состоянием среды: жидкой и паровой фазой, пузырьками, загрязнениями и характером потока.

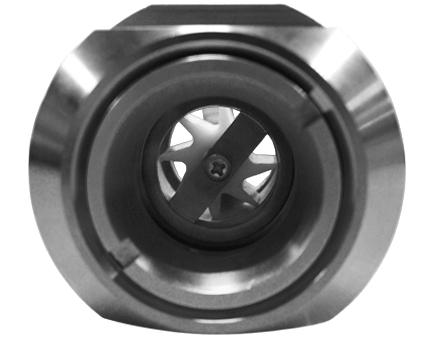

Крыльчатка делает движение прозрачной среды более заметным. Такой вариант удобен, когда основная задача – быстро определить, есть поток или нет.
Для моделей E41 с крыльчаткой начало вращения составляет примерно 0,8–1,1 л/мин в зависимости от положения прибора. Максимальный расход у отдельных исполнений достигает 380 л/мин.
Как подобрать исполнение E41
При выборе модификации учитывают рабочие параметры, способ монтажа и вариант наблюдения за потоком.
| Параметр | Что проверить |
| Давление и температура | Максимальные значения в месте установки должны соответствовать характеристикам модели |
| Материал уплотнений | Выбирается с учетом температуры и рабочей среды |
| Тип присоединения | К1/2", накидные гайки G1/2" или фланец DN15 PN40 |
| Вариант индикации | Свободное окно – для наблюдения за средой, крыльчатка – для более заметного контроля движения |
| Обслуживание | Нужно предусмотреть удобный доступ к индикатору для осмотра и очистки |
Например, для резьбового узла можно использовать IFL-IG-E41-15-K, а если нужна более наглядная индикация движения – IFL-IG-E41-15-K-W с крыльчаткой. Для фланцевого подключения предусмотрены например IFL-IG-E41-15-FB и IFL-IG-E41-15-FB-W.
Еще одна практичная особенность серии – резьбовая конструкция крышки. Она дает доступ к смотровому окну для очистки без снятия корпуса с трубопровода.
Если E41 не соответствует требованиям проекта, в каталоге «РусАвтоматизации» представлены и другие серии смотровых стекол и индикаторов потока, в том числе E10, E40, E42, W40 и W41. Среди них можно выбрать исполнение под другой диаметр, способ присоединения или условия работы.
Что можно увидеть через смотровое стекло
По одной картине в смотровом окне нельзя безошибочно определить состояние конденсатоотводчика. Режим движения среды зависит и от типа самого устройства.
Одни конденсатоотводчики удаляют конденсат сравнительно непрерывно, другие работают циклично. Поэтому периодическое появление среды в окне само по себе не указывает на неисправность.
Проверить работу узла стоит, если:
- движение исчезло при работающем потребителе пара;
- вместо обычного отвода конденсата появился устойчивый интенсивный паровой поток;
- заметно изменился характер сброса;
- в конденсате стало значительно больше загрязнений;
- крыльчатка перестала вращаться в режиме, при котором раньше движение было хорошо заметно.
Особенно важно правильно оценивать присутствие паровой фазы. Горячий конденсат после прохождения конденсатоотводчика попадает в область более низкого давления, из-за чего его часть может вскипать с образованием вторичного пара.
Поэтому видимый пар не всегда означает утечку пролетного пара через конденсатоотводчик. Если картина вызывает сомнения, состояние оборудования нужно проверить дополнительными методами.
Какое смотровое стекло выбрать для конденсатоотводчика
Для пароконденсатной линии нужен промышленный индикатор потока, рассчитанный на фактические параметры системы.
При выборе проверяют:
- рабочее и максимальное давление;
- температуру среды;
- материалы корпуса и стекла;
- материал уплотнений;
- способ присоединения;
- удобство обзора и обслуживания;
- необходимость крыльчатки.
Для многих компактных узлов подойдет серия IFL-IG-E41 «РусАвтоматизация». Она сочетает корпус из нержавеющей стали 12Х18Н10Т, боросиликатное стекло, рабочую температуру до +200 °C и давление до 4 МПа. Доступны разные типы присоединения, а также исполнения с крыльчаткой и без нее.
Смотровое стекло помогает контролировать отвод конденсата и своевременно замечать изменения в работе системы без разборки трубопровода.
