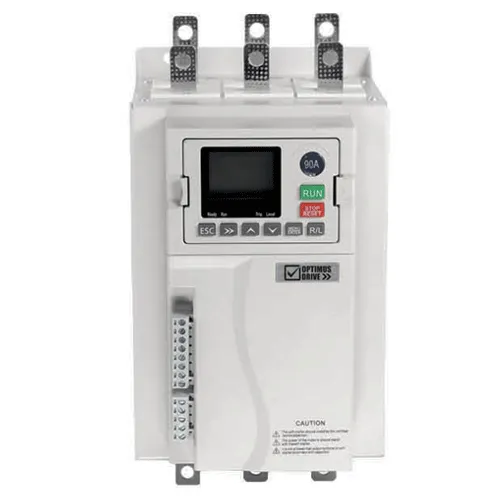

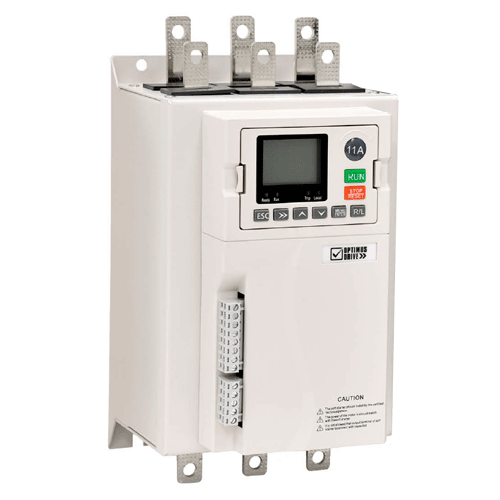

Устройства плавного пуска SSD660 в Москве

Особенности УПП серии SSD660

Производитель имеет в линейке продукции несколько серий УПП. SSD660 подойдет для большинства применений, нуждающихся в возможности плавного разгона и останова трехфазных двигателей. Серия будет предпочтительным вариантом для производств, которым важны следующие особенности:

• Возможность выбора оптимального для двигателя способа пуска и останова: линейного подъема напряжения (по времени), пуска с ограничением тока, пуска по крутящему моменту, останова на выбеге, плавного останова по времени.
• Широкий пул защит двигателя, предохранения самого УПП и настроек безопасности.
• Встроенные входы/выходы и RS485 для дистанционного управления УПП.
• Простые процессы установки и подключения. Отдельно выделим их удобство.
• Встроенный байпас, помогающий снизить потери в электроснабжении УПП, размеры конструкции и стоимость системы.
• Съемный пульт с ЖК-дисплеем, имеющий целый ряд преимуществ: оптимальный по масштабам экран, функцию отображения информации в виде подробного текстового описания, наличие световых индикаторов состояния и 8 клавиш управления. Производитель предусмотрел вариативность закрепления пульта: доступна его фиксация на лицевой панели шкафа управления или расположение на определенной дистанции от УПП. Вынос пульта осуществляется с помощью обычного патч-корд кабеля из любого магазина бытовой техники с параметрами RJ45-х, где х=2, 3, 5 или 10 метров.
• Процедура настройки с простой логикой, которую легко выполнить без дополнительных инструкций.
• Меню настройки параметров с древовидной структурой, что облегчает поиск и изменение параметров.
• Технологичная система коммуникации, организуемая с помощью протокола Modbus.
• Наличие функции сохранения параметров привода в журнале событий, упрощающей диагностику состояния оборудования и его обслуживание.

Функциональные возможности устройств плавного пуска SSD660

Настраиваемая защита: перенапряжение недостаточная нагрузка неправильное подключение двигателя; потеря фазы на входе/выходе; неправильная последовательность фаз; перегрузка двигателя; неисправность силовой цепи; перегрев радиатора; перегрузка по току; внешняя ошибка; короткое замыкание тиристора; дисбаланс токов; ошибка связи RS485.

Технические характеристики серии SSD660

• Диапазон номинальных токов: 11…800 А
• Диапазон мощностей: 5,5…400 кВт
• Напряжение питания: 3х380 В
• Подключение двигателя: 3-проводное (линейное)
• Шунтирование: встроенный контактор
• Перегрузочная способность: 150% – 35 сек. / 200% – 15 сек.
• Рабочая температура и температура хранения: -10…+60°C
• Относительная влажность: 5…95%
• Входы: пуск, стоп, сброс;
  программируемые: нормально разомкнутый или замкнутый x2, вход термистора двигателя, температурный вход PT100 RTD
• Выходы: перекидной контакт x2,
  программируемые: аналоговый, внутренний источник питания 24В DC
• Степень защиты: IP00

Схема подключения

Сертификаты

УПП SSD660 безопасны для эксплуатации и не вызывают электромагнитных помех при взаимодействии с другими устройствами. В РусАвтоматизации вы можете запросить подтверждающие качество устройств плавного пуска документы, а именно Декларацию о соответствии ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования".

Документация

• Каталог устройств плавного пуска Optimus SSD
• Руководство по эксплуатации УПП Optimus SSD660
• Каталог по приводной технике
