Ультразвуковые расходомеры Dynasonics TFX-500w в Москве

Особенности Преимущества Принцип работы Характеристики Документация

Dynasonics TFX-500w – ультразвуковые время-импульсные расходомеры, предназначенные для измерения объёмного расхода чистой и условно чистой воды в трубах и тюбингах диаметром от 10 дюймов и менее. Расходомеры устанавливаются снаружи трубы, без вскрытия или разрезания стенок трубы.

Подробнее К товарам

Фильтр

По популярности По алфавиту По цене

TFX-5000 DQ-G-HZ-B-S-AC-WW-C-XX-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-HZ-B-S-AC-WW-C-XX-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-HZ-B-S-AC-WW-C-XX-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-WZ-R-S-AF-WW-C-XX-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-WZ-R-S-AF-WW-C-XX-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-WZ-R-S-AF-WW-C-XX-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-UZ-B-S-AF-AF-C-XX-S-P-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-UZ-B-S-AF-AF-C-XX-S-P-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-UZ-B-S-AF-AF-C-XX-S-P-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-KZ-B-S-AC-WW-C-XX-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-KZ-B-S-AC-WW-C-XX-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-KZ-B-S-AC-WW-C-XX-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-KZ-RS-AC-WW-C-XX-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-KZ-RS-AC-WW-C-XX-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-KZ-RS-AC-WW-C-XX-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-LZ-R-S-AC-WW-C-ХХ-S-H-F (сГП) Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-LZ-R-S-AC-WW-C-ХХ-S-H-F (сГП) Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-LZ-R-S-AC-WW-C-ХХ-S-H-F (сГП) Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-YZ-R-S-AF-WW-C-XX-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-YZ-R-S-AF-WW-C-XX-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-YZ-R-S-AF-WW-C-XX-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-500w DW-G-JZ-F-S-AC-WW-XX-H-F (ГП) Расходомер ультразвуковой
Быстрый просмотр	TFX-500w DW-G-JZ-F-S-AC-WW-XX-H-F (ГП) Расходомер ультразвуковой Под заказ Артикул: TFX-500w DW-G-JZ-F-S-AC-WW-XX-H-F (ГП) Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-LZ-R-S-AC-WW-C-ХХ-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-LZ-R-S-AC-WW-C-ХХ-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-LZ-R-S-AC-WW-C-ХХ-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-KZ-R-S-AF-WW-C-XX-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-KZ-R-S-AF-WW-C-XX-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-KZ-R-S-AF-WW-C-XX-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-LZ-R-S-AF-WW-C-ХХ-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-LZ-R-S-AF-WW-C-ХХ-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-LZ-R-S-AF-WW-C-ХХ-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-YZ-R-S-BK-WW-C-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-YZ-R-S-BK-WW-C-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-YZ-R-S-BK-WW-C-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-500w DW-G-JZ-F-S-AC-WW-XX-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-500w DW-G-JZ-F-S-AC-WW-XX-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-500w DW-G-JZ-F-S-AC-WW-XX-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-KZ-R-SAC-WW-C-XX-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-KZ-R-SAC-WW-C-XX-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-KZ-R-SAC-WW-C-XX-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-JZ-R-S-AC-WW-C-XX-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-JZ-R-S-AC-WW-C-XX-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-JZ-R-S-AC-WW-C-XX-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-WZ-R-S-AC-WW-C-XX-U-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-WZ-R-S-AC-WW-C-XX-U-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-WZ-R-S-AC-WW-C-XX-U-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-YZ-R-S-AC-WW-C-XX-U-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-YZ-R-S-AC-WW-C-XX-U-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-YZ-R-S-AC-WW-C-XX-U-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Ультразвуковой расходомер Расходомер Badger Meter TFX-5000 DQ-G-KZ-R-S-AC-WW-C-XX-S-H-F
Быстрый просмотр	Ультразвуковой расходомер Расходомер Badger Meter TFX-5000 DQ-G-KZ-R-S-AC-WW-C-XX-S-H-F Под заказ Артикул: TFX-5000 DQ-G-KZ-R-S-AC-WW-C-XX-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-B-RZ-R-SAC-AC-C-XX-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-B-RZ-R-SAC-AC-C-XX-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-B-RZ-R-SAC-AC-C-XX-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-UZ-B-S-AС-WW-C-XX-S-P-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-UZ-B-S-AС-WW-C-XX-S-P-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-UZ-B-S-AС-WW-C-XX-S-P-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-LZ-R-S-AC-WW-C-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-LZ-R-S-AC-WW-C-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-LZ-R-S-AC-WW-C-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-B-RZ-R-S-AC-AC-C-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-B-RZ-R-S-AC-AC-C-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-B-RZ-R-S-AC-AC-C-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-B-RZ-R-S-AC-AC-C-XX-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-B-RZ-R-S-AC-AC-C-XX-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-B-RZ-R-S-AC-AC-C-XX-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

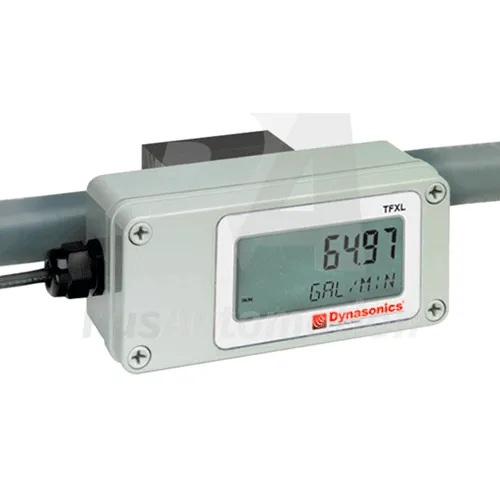

DTFXL1-XN1-NN + DTTN-020-N000 Расходомер ультразвуковой
Быстрый просмотр	DTFXL1-XN1-NN + DTTN-020-N000 Расходомер ультразвуковой Под заказ Артикул: DTFXL1-XN1-NN + DTTN-020-N000 Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

DTFXL2-XN1-NN + DTTН-020-N000 Расходомер ультразвуковой
Быстрый просмотр	DTFXL2-XN1-NN + DTTН-020-N000 Расходомер ультразвуковой Под заказ Артикул: DTFXL2-XN1-NN + DTTН-020-N000 Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-500w DW-G-NZ-F-S-BW-WW-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-500w DW-G-NZ-F-S-BW-WW-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-500w DW-G-NZ-F-S-BW-WW-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-500w DW-G-KZ-F-S-AC-WW-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-500w DW-G-KZ-F-S-AC-WW-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-500w DW-G-KZ-F-S-AC-WW-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-HZ-R-S-AC-WW-C-XX-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-HZ-R-S-AC-WW-C-XX-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-HZ-R-S-AC-WW-C-XX-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-B-RZ-RS-BW-BW-C-XX-S-P-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-B-RZ-RS-BW-BW-C-XX-S-P-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-B-RZ-RS-BW-BW-C-XX-S-P-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

TFX-5000 DQ-G-CF-R-S-BW-WW-C-XX-S-H-F Расходомер ультразвуковой
Быстрый просмотр	TFX-5000 DQ-G-CF-R-S-BW-WW-C-XX-S-H-F Расходомер ультразвуковой Под заказ Артикул: TFX-5000 DQ-G-CF-R-S-BW-WW-C-XX-S-H-F Отложить В отложенных Сравнить В сравнении	Заказать аналог Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа

Опросный лист для подбора расходомера

Особенности неинвазивной установки расходомеров TFX-500W

Установка расходомеров на трубы относительно большого диаметра осуществляется в виде т.н. «системы с разнесенным корпусом», когда приемопередатчики устанавливаются непосредственно на трубах, отдельно от корпуса электронной части прибора и дисплея. На трубы малого диаметра (3/4 дюйма=19,05 мм и менее) прибор устанавливается в «интегрированном» варианте, совмещенном в едином блоке прямо на трубопроводе.

Достоинства и преимущества использования расходомеров TFX-500w

Установка и монтаж расходомера происходит без вмешательства в процесс водоподачи или водоотведения. Отсутствует необходимость прерывания или нарушения процесса;
Исключаются затраты при установке, связанные с обустройством встроенных фланцев, соединительных деталей и изменения внутренней и внешней конфигурации трубопровода;
В системе отсутствуют нуждающиеся в техническом обслуживании подвижные части;
В системе отсутствуют потери давления, обусловленные установкой расходомеров;
Двунаправленное измерение характеристик потока;
Измеряется скорость потока и расход жидкости;
Конфигурирование и программирование расходомера с клавиатуры пульта управления или посредством коммуникации с сетями и системами по протоколу Modbus RTU или BACnet MC/TP;
Возможность взаимодействия с системами связи BEACON/AquaCUE. компактный корпус и большой, легко читаемый экран дисплея.

Принцип работы ультразвуковых расходомеров TFX-500w

Время-импульсные ультразвуковые расходомеры Dynasonics TFX-500w для измерения скорости и расхода потока жидкости используют одновременно два передатчика ультразвукового сигнала, работающих и в качестве приемников этого же сигнала. Приемо-передатчики попеременно излучают и принимают частотно-модулированные импульсы ультразвуковой энергии, пересылаемые от одного передатчика (излучателя) к другому, выступающему в этот момент в качестве приемника.

Впоследствии они меняются местами. Таким образом, импульс излучается вначале по направлению движения потока жидкости, а затем – против направления потока жидкости. Процесс поясняется изображением на рисунке.

Поскольку импульс, распространяющийся в направлении потока жидкости, распространяется быстрее, чем аналогичный импульс, движущийся против потока, возникает разница в протяженности отрезков времени прохождения двумя импульсами одного и того же расстояния. Эти отрезки времени измеряются с высокой точностью, их разница пропорциональна скорости потока жидкости в трубопроводе.

Применение расходомеров Dynasonics TFX-500w

Расходомеры TFX-500w применяются в системах автоматизации зданий, распределения воды и сбора отработанной воды в новых и модернизируемых строительных и производственных комплексах. Кроме меньших установочных затрат по сравнению с встроенными измерителями расхода, TFX-500w имеют преимущества в том, что они устанавливаются в любом удобном месте без прерывания процесса работы системы водоподачи/водоотведения.

При подключении TFX-500w к AquaCUE или аналогичной службе облачного сервиса BEACON, расходомер становится частью системы слежения и мониторинга использования воды в коммерческих зданиях, на территориях и прочих крупных производственных объектах.

Технические характеристики Dynasonics TFX-500w

Таблицы с техническими характеристиками время-импульсных ультразвуковых расходомеров TFX-500w.

Характеристики системы:

Тип жидкости	Вода с содержанием небольшого количества растворенных твердых частиц или газовых пузырьков
Диапазон скоростей потока	0,1…40,0 фут/сек. (0,03…12 м/сек), двунаправленный
Точность измерения расхода	DTTR/DTTN DTTS/DTTC	± 1% показаний или ± 0,01 фут/сек (0,003 м/сек) большая из величин Для DTTC – для диаметра ¾ дюйма и меньше ±1% полной шкалы
Воспроизводимость результатов	± 0,2% от отсчета показаний
Тип приемника	Закрепляемый ультразвуковой
Сертификация	Все модели: с интегрированными и разнесенными передатчиками и приёмниками		Общая безопасность: FM класс 3810:2018, ANSI/ISA 61010-1:2012, ANSI/IEC 60529:2004, CAN/CSA-C22.2 № 61010-1:2012, CSA C22.2 № 60529:2005, CE: EMC директива 2014/30/EU

Характеристики передатчиков:

Питание	Напряжение	Система питания класса II, 9…28 В, 5 Вт максимум
Питание	Защита	Подавление помех, защита от переполюсовки питания
Дисплей	Клавиатура	4-кнопочная навигация, мембранная клавиатура с контактной обратной связью
Дисплей	Разрешение	128×64 пикселей, светодиодный (LED) подсвечиваемый дисплей, настраиваемая яркость и задержка
Корпус	NEMA 4X, IP66; поликарбонат
Температура внешней среды	Операционная	С дисплеем: -20°С…+60°С (-40°F…+140°F) Без дисплея: -40°С…+70°С (-40°F…+158°F)
Температура внешней среды	Хранения	-40°С…+80°С (-40°F…+176°F)
Единицы измерения	Скорость	Фут/сек., м/сек
	Общий объём	US галлон, имперск. галлон, куб. фут, млн. галлонов, акро-фут, куб. м, литр
	Расход	US галлон, имперск. галлон, куб. фут, млн. галлонов, акро-фут, куб. м, литр
Крепление	Настенное или трубное крепление в системах с разнесенными корпусами и в интегральном исполнении
Входы	Цифровые	5…30 В пост. тока, внутреннее или внешнее питание, суммирующий сброс или аварийная деблокировка
Выходы	Импульсный/ частотный/ цифровой	Два выхода: оба по выбору частоты, импульсов, потока вперед или назад, аварийный выход; изолированный открытый коллектор 5…30 В пост. тока; внутреннее или внешнее питание через нагрузочный резистор. Цифровой аварийный выход: конфигурируется как сигнал высокого или низкого уровня. Частотный выход: коэффициент заполнения 50%, 63…10 кГц максимум. Импульсный выход: 5 кГц максимум, выход открытый коллектор, ширина импульса 5…500 мС программируемая.
Выходы	Аналоговый	4…20 мА (предельно 0…22 мА) на нагрузку 800 Ом, минимально 16 бит разрешения, оптическая развязка
Сетевые коммуникации	EIA-485 с выбором протокола	Modbus RTU, скорости 9600, 19200, 38400, 57600, 76800, 115200 бод BACnetMS/TP, скорости 9600, 19200, 38400, 57600, 76800, 115200 бод
Сетевые коммуникации	Терминалы	Связь с сотовыми терминалами AquaCUE или BEACON
Порт программирования	USB, Тип mini-B
Аварийные сигналы	Буферные сигналы предупреждения, оповещения или ошибки
Языки	Английский, французский, немецкий, испанский по выбору
Безопасность	4 уровня: только чтение, оператор, сервис, администратор. 6-значный пароль. Выбор автоматической регистрации выхода

Характеристики приемников:

Модель	Исполнение	Длина кабеля	Размер трубы	Защита
DTTC	CPVC (хлорированный поливинилхлорид), Ultem, нейлоновый шну-ровой ниппель, полиэти-леновая оболочка кабеля, -40°С…+90°С (-40°F…+194°F)	макс. 30 м (100 фут)	15…50 мм (0,5…2 дюйма)	NEMA 6, IP67
DTTR	Стеклонаполненный ПБТ, Ultem, нейлоновый шнуровой ниппель, ПВХ оболочка кабеля, -40°С…+121°С (-40°F…+250°F)	макс. 90 м (300 фут)	DN50…DN250 (2…10 дюймов)	NEMA 6, IP67
DTTN	CPVC (хлорированный поливинилхлорид), Ultem, полиэтиленовая оболочка кабеля, -40°С…+90°С (-40°F…+194°F)	макс. 90 м (300 фут)	DN50…DN250 (2…10 дюймов)	NEMA 6, IP67
DTTN погружной	CPVC (хлорированный поливинилхлорид), Ultem, полиэтиленовая оболочка кабеля, -40°С…+90°С (-40°F…+194°F)	макс. 90 м (300 фут)	DN50…DN250 (2…10 дюймов)	NEMA 6, IP68
DTTJ/K	Стеклонаполненный ПБТ, Ultem, нейлоновый шнуровой ниппель, ПВХ оболочка кабеля, -40°С…+121°С (-40°F…+250°F)	макс. 30 м (100 фут)	DN50…DN150 (2…6 дюймов) DN50…DN250 (2…10 дюймов)	NEMA 6, IP67

Материал трубы: углеродистая сталь, нержавеющая сталь, медь, пластик.

Расходомеры TFX-500W можно программировать и конфигурировать с помощью программного обеспечения SoloCUE Flow Device Manager. Программное обеспечение имеет также отладочные инструменты для диагностики и исправления проблем, возникающих при установке. ПО совместимо с операционной системой Windows 7 SP1 и более поздними версиями.

Дополнительные детали для конфигурирования и установки расходомеров TFX-500W:

RC820648 – USB типа А для программного кабеля mini B, защищающий и минимизирующий шумы.

Габаритные и присоединительные размеры расходомеров Dynasonics TFX-500w

Эскизы поясняют габаритные размеры и способы присоединения расходомеров TFX-500w различных моделей интегрированного и разнесенного исполнений к трубам больших и малых диаметров.

Передатчики

Разнесенное исполнение, система с большими трубами

DTTR

DTTN

DTTJ

DTTK

Система с разнесенными корпусами для труб малых диаметров

DTTC
трубы, тюбинги Ø12…50 мм

DTTC U
с U-образным болтовым креплением
для труб стандарта ANSI и медных, Ø50 мм

Интегрированная система

DTTC

DTTC
с U-образным болтовым креплением

Размер трубы	Материал трубы	A	B	C	D
1/2"	Стандарты: Американского национального института стандартов/ Международной организации по стандартизации	62,48 мм	59,94 мм	67,56 мм	21,34 мм
	Медь	62,48 мм	59,94 мм	84,58 мм	016,00 мм
	Тюбинги, гибкие трубопроводы	62,48 мм	57,91 мм	94,49 мм	12,70 мм
3/4"	Стандарты: Американского национального института стандартов/ Международной организации по стандартизации	62,48 мм	65,28 мм	67,56 мм	26,67 мм
	Медь	62,48 мм	63,50 мм	90,42 мм	22,35 мм
	Тюбинги, гибкие трубопроводы	62,48 мм	63,50 мм	90,42 мм	19,05 мм
1"	Стандарты: Американского национального института стандартов/ Международной организации по стандартизации	62,48 мм	74,17 мм	72,64 мм	33,53 мм
	Медь	62,48 мм	72,90 мм	96,52 мм	28,70 мм
	Тюбинги, гибкие трубопроводы	62,48 мм	69,85 мм	96,52 мм	25,40 мм
1-1/4"	Стандарты: Американского национального института стандартов/ Международной организации по стандартизации	71,12 мм	80,77 мм	79,76 мм	42,16 мм
	Медь	62,48 мм	76,20 мм	102,62 мм	35,05 мм
	Тюбинги, гибкие трубопроводы	62,48 мм	76,20 мм	102,62 мм	31,75 мм
1-1/2"	Cтандарты: Американского национального института стандартов/ Международной организации по стандартизации	76,71 мм	86,36 мм	84,58 мм	48,26 мм
	Медь	68,83 мм	72,64 мм	108,71 мм	41,40 мм
	Тюбинги, гибкие трубопроводы	68,83 мм	84,07 мм	108,71 мм	38,10 мм
2"	Cтандарты: Американского национального института стандартов/ Международной организации по стандартизации	93,98 мм	86,87 мм	139,70 мм	60,45 мм
	Медь	93,98 мм	85,85 мм	139,70 мм	54,10 мм
	Тюбинги, гибкие трубопроводы	81,53 мм	97,79 мм	120,65 мм	50,80 мм

Документация

Подробная информация по настройке и эксплуатации время-импульсных ультразвуковых расходомеров Dynasonics TFX-500w находится в прилагаемой документации:

Сертификаты

Ультразвуковые время-импульсные расходомеры Dynasonics TFX-500w имеют Сертификат соответствия ГОСТ РФ, Ростехнадзора, Сертификат соответствия ТР Таможенного Союза, Метрологический Сертификат РФ.
