Термоконтроллеры Autonics T3HS
Температурные контроллеры с ПИД-регулятором Autonics T3HS предназначены для высокоточного двухконтурного регулирования температуры.
ПИД-регулятор обеспечивают температурным контроллерам T3HS идеальную точность настройки и управления параметрами температуры. Дополнительные выходы управления и сигнализации обеспечивают высокую эффективность управления температурой с помощью контроллеров версии T3HS.
В наличии Быстрый просмотр
|
В наличии: Мало

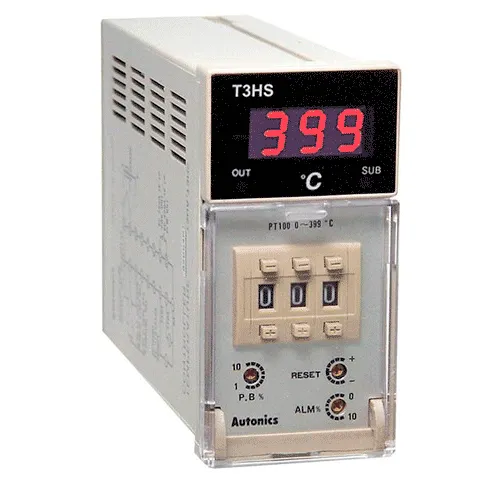

Артикул: T3HS-B3RP4C
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
|
Быстрый просмотр
|
Срок отгрузки 150 дн.
Артикул: T3HS
Температурный контроллер с добавочным выходом, 48х96мм, 3 разряда, мех. уставка, 2 выходных реле , 1
|
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Под заказ |
Преимущества термоконтроллеров T3HS от Autonics с ПИД-регулятором
Версия T3HS от Autonics имеет ряд преимуществ перед аналогичными температурными контроллерами для ПИД-регулирования:
- низкая погрешность работы,
- три выхода управления в каждой модели,
- наличие дополнительного или сигнализационного выхода,
- светодиодный дисплей для индикации работы,
- выбор подходящей модели по размеру и характеристикам,
- цифровое управление.
Принцип работы Autonics T3HS
Температурные контроллеры с ПИД-регулятором Autonics T3HS регулируют температурой в двух режимах: дискретном и пропорциональном.
Работа контроллера строится на базе подключенного датчика температуры, измеряющего текущую температуру контролируемого объекта или среды. Полученное значение сравнивается со значением уставки, указанным в настройках перед началом работы. При отличии текущего от заданного значения термоконтроллеры T3HS формируют выходной сигнал управления для приведения температуры к установленному значению.
ПИД-регулятор устройства более точно управляет температурой благодаря расчету выходного сигнала, исходя из величины разности значений. Двухконтурная схема обеспечивает одновременное регулирование процессов охлаждения и нагревания.
Возможности промышленного применения температурных контроллеров T3HS от Autonics
Температурные контроллеры с ПИД-регулятором Autonics T3HS могут работать во многих отраслях для обеспечения контроля температуры.
Примеры применения контроллеров версии T3HS от Autonics:
- системы отопления, кондиционирования и вентиляции, обеспечение необходимого микроклимата среды,
- производство продуктов питания, напитков, сельское хозяйство,
- производство стекла, стеклянных и керамических изделий,
- добыча и переработка руды, нефти, газа, металлов,
- производство металлов, сплавов, металлических изделий и другие.
Технические характеристики Autonics T3HS
| Источник питания | 110…220В~ при 50/60Гц | |
| Диапазон напряжения | 90–110% от номинального | |
| Потребляемая мощность | 3ВА | |
| Дисплей | 7 сегментный светодиодный | |
| Точность индикации | Полная шкала ±0,5% ±1 разряд | |
| Тип уставок | Цифровой | |
| Точность уставок | Полная шкала ± 0,5% | |
| Датчик входа | Термопара: K(CA), J(IC), P(RP) Термосопротивление: Pt100Ом | |
| Линейное сопротивление | Термопара: максимум 100Ом Термосопротивление: 5Ом на провод | |
| Тип управления | Вкл/Выкл | Гистерезис: полная шкала 0,2~ ±3% |
| Пропорциональный | Зона пропорционального регулирования: полная шкала 1–10% от шкалы переменных, период: 20 секунд от полной шкалы | |
| Аварийный выход | Дополнительный | Дополнительный выход: 0…- |
| Аварийный | Аварийный выход: полная шкала 0–10% | |
| Сброс уставок | Полная шкала ±3% (только для контроля отклонений) | |
| Выход управления | Основной | Релейный выход: 250В~ 3A 1c Выход для твердотельного реле: 24В= ±3В 20мА максимум Токовый выход: 4–20мА(=) нагрузка максимум 600Ом |
| Самодиагностика | Функция отключения | |
Схема подключения:
Конфигуратор подбора модели термоконтроллеров T3HS
| Расшифровка кода модели | T | 3 | H | S | - | B | 3 | R | P | 4 | C | |
| Измеряемые данные | Температура | T | ||||||||||
| Разряд | 3 разряда | 3 | ||||||||||
| Размер | DIN Ш48xВ96мм | H | ||||||||||
| Дополнительный выход | Дополнительный выход | S | ||||||||||
| Выход управления | Вкл./выкл. Пропорциональное регулирование | B | ||||||||||
| Источник питания | 110…220В~ при 50/60Гц | 3 | ||||||||||
| Тип выхода | Выход реле | R | ||||||||||
| Выход для твердотельного реле | S | |||||||||||
| Токовый выход (4-20мА=) | C | |||||||||||
| Тип температурного датчика | Pt100Ом | P | ||||||||||
| J(IC) | J | |||||||||||
| K(CA) | K | |||||||||||
| R(PR) | R | |||||||||||
| Температурный диапазон | -99...+199 -99,9…+199,9 | 0 | ||||||||||
| 0…399 | 4 | |||||||||||
| 0…799 | 8 | |||||||||||
| 0…999 | A | |||||||||||
| 0…1200 | C | |||||||||||
| 600…1600 | F | |||||||||||
| Единицы измерения | oC | C | ||||||||||
Документация
Температурные контроллеры Autonics T3HS с ПИД-регулятором поставляются вместе с подробной технической документацией для работы:
