Температурные контроллеры DTE в Москве

Преимущества термоконтроллеров Delta DTE

Конструкционные особенности и наличие ПИД-регулятора дают термоконтроллерам Delta Electronics DTE отличительные преимущества перед стандартными моделями терморегуляторов:

• модульная система с возможностью соединения до 8 контроллеров в одном устройстве,
• несколько каналов измерения,
• отсутствие необходимости в дополнительных проводах питания и подключения для каждого модуля,
• одновременная работа с несколькими датчиками температуры,
• высокоскоростной обмен информацией благодаря порту RS-485,
• программируемое автоматическое управление с заданием различных уставок температуры и временных рамок,
• автоматическое включение в работу подключенных модулей расширения,
• несколько режимов регулирования температуры, включая программируемое ПИД-регулирование.

Принцип работы Delta Electronics DTE

Температурные контроллеры Delta Electronics DTE с модульной системой работают по стандартному принципу устройств с ПИД-регулятором.

От датчика температуры, подключенного к базовому модулю или модулю расширения, поступает входной сигнал, информирующий о текущем уровне измеряемой температуры. Полученное значение сравнивается с величиной, указанной при настройке термоконтроллера DTE, и формируется выходной сигнал управления на базе пропорционально-интегро-дифференцирующего регулирования. В этом случае сигнал будет равен сумме нескольких значений:

• пропорциональная составляющая формирует сигнал, обратный разности заданной и текущей величин температуры,
• интегральная составляющая высчитывает интеграл изменения разности величин по времени в течение прошедшего временного промежутка,
• дифференцирующая составляющая показывает скорость изменения разности величин.

В зависимости от настроек работы термоконтроллера серии DTE от Delta Electronics регулирование температуры проходит в разных режимах с формированием сигнала различным образом:

• П – пропорциональное регулирование,
• ПИ – пропорционально-интегрирующее регулирование,
• ПД – пропорционально-дифференцирующее регулирование,
• ПИД-регулирование,
• программируемое ПИД-регулирование с автоматическим управлением,
• управление включением/выключением устройства,
• ручное управление температурного контроллера Delta Electronics DTE.

Дополнительно может быть настроена сигнализация о выходе измеряемой температуры за установленные при настройке пределы.

Возможности применения термоконтроллеров DTE с ПИД-регулятором

Температурные контроллеры Delta Electronics DTE с ПИД-регулятором в модульном исполнении могут широко использоваться во многих отраслях промышленности.

Многоканальное управление несколькими датчиками температуры позволяет термоконтроллерам серии DTE обеспечить контроль работы нескольких участков отдельных технологических процессов или даже отдельных производственных циклов. Это позволяет применять устройства с различным оборудованием:

• промышленными печами, сушильными камерами, нагревательными установками,
• оборудованием для литья металлов, стекла, пластмассы, закалки,
• плавильным оборудованием, термопрессами, сварочными и другими машинами для термической обработки изделий из металла,
• холодильными камерами, охлаждающими установками, системами кондиционирования и вентиляции, воздуховодами,
• системами отопления и управления микроклиматом и т.д.

Технические характеристики Delta Electronics DTE

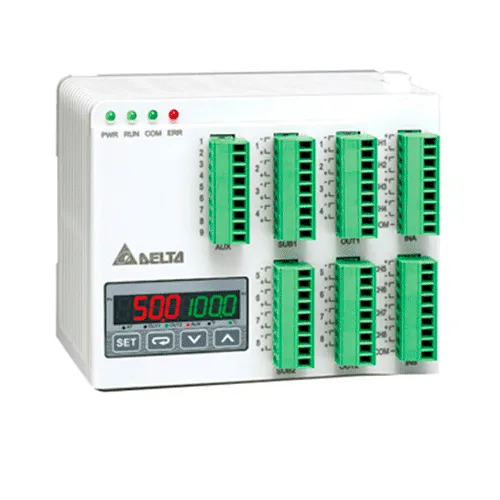

Температурные контроллеры Delta Electronics DTE с ПИД-регулятором выпускаются в виде базового модуля для подключения к оборудованию и модуля расширения.

Модуль расширения может быть подключен к базовому модулю с помощью специального разъема, что позволяет избежать потребности в проводах и дополнительном питании. К единому базовому модулю термоконтроллера серии DTE от Delta Electronics может быть подсоединено 7 модулей расширения. Это позволяет одновременно подключать к контроллеру до 8 датчиков температуры с многоканальным управлением всеми датчиками одновременно.

На лицевой панели базового модуля имеется дисплей и блок управления для настройки работы. Все модули температурных контроллеров DTE с ПИД-регулятором имеют общие технические характеристики, приведенные в таблице.

Конфигуратор заказа

где:

1 — Тип модуля

• 1: Базовый
• 2: Расширения

2 3 — Опции

• 0T: 4-канальный для подключения термопар
• 0P: 4-канальный для подключения термометров сопротивления
• 0V: 4-канальный с выходами импульсного напряжения
• 0C: 4-канальный с аналоговыми токовыми выходами
• 0R: 4-канальный с 4 выходным реле
• 0L: 4-канальный с аналоговыми выходами по напряжению
• 0D: 8-канальные EVENT-входы
• CT: 4-канальный с входами токовых трансформаторов
• DS: Модуль настройки и индикации (цифровая панель)

Схема подключения и требования к эксплуатации термоконтроллеров DTE от Delta Electronics приведены в технической документации, поставляемой в комплекте.

Документация

Термоконтроллеры Delta Electronics DTE с ПИД-регулятором не требуют для работы подробных инструкций и осваиваются с помощью стандартного руководства. Также для работы с термконтроллерами Delta Electronics серии DTE доступны другие материалы:

• Руководство пользователя серии DTE
• Каталог подбора модели термоконтроллера
• Свидетельство о регистрации температурных контроллеров версии DTE в качестве средств измерения
