Температурные контроллеры DTA в Москве

Преимущества термоконтроллеров Delta DTA

Контроллеры от Delta серии DTA с возможностью ПИД-регулирования температуры являются универсальными устройствами, которые подходят для работы в самых различных условиях. Выбор термоконтроллеров DTA обеспечивает широкие дополнительные возможности и преимущества:

• возможность подключения различных вариантов датчиков температуры,
• различные выходы управления: реле, твердотельное реле, токовый выход,
• несколько режимов регулировки, включая ПИД-регулятор и ручную настройку,
• функция автоматической настройки,
• возможность контроля повышения и понижения температуры,
• два аварийных выхода и несколько режимов сигнализации,
• возможность выбора модели с интерфейсом RS485,
• отображение на дисплее заданного и текущего значений измеряемой температуры,
• блокировка клавиатуры.

Принцип работы Delta Electronics DTA

Температурные контроллеры с ПИД-регулятором Delta Electronics DTA работают по стандартному принципу регулирования температуры с помощью термодатчиков.

Термоконтроллер DTA подключается к различным датчикам температуры для получения информации о степени нагрева объекта контролируемого объекта или рабочего процесса. Полученная информация сравнивает с заданным значением, на основании чего формируется выходной сигнал устройства по схеме ПИД-регулирования.

• Высчитывается разница между заданной величиной и полученным результатом измерения;
• На основании этой разницы определяется пропорциональная составляющая расчетов;
• Определяется интеграл посчитанной разницы по времени для получения интегрирующей составляющей;
• Определяется скорость изменения разницы для получения дифференциальной составляющей;
• В зависимости от настроек выходной сигнал может состоять из:
  • только пропорциональной составляющей,
  • суммы всех три полученных составляющих,
  • суммы пропорциональной и интегрирующей составляющих,
  • суммы пропорциональной и дифференцирующей составляющих.

Если текущее значение равно заданному, то выходной сигнал равен нулю.

Выходной сигнал температурного контроллера Delta Electronics DTA передается на исполнительное устройство, которое своей работой может повышать или снижать температуру, а также оказывать влияние и на другие технологические процессы в рамках общей системы управления.

Возможности применения температурных контроллеров DTA

Температурные контроллеры Delta Electronics DTA с ПИД-регулятором применяются в различных отраслях промышленности для контроля и регулирования температуры:

• металлургическая отрасль, включая добычу и переработку металлов, сплавов и изделий,
• нефтегазовая промышленность,
• производство продуктов питания, сельское хозяйство,
• химическая промышленность и производство пластмассы,
• теплоэнергетика,
• водоснабжение и многие другие.

Термоконтроллеры DTA от Delta Electronics подойдут для управления работой различных промышленных печей, систем отопления, термопластавтоматов, сварочного оборудования и многих других машин и механизмов, работающих в рамках термических процессов.

Технические характеристики Delta Electronics DTA

Термоконтроллеры Delta Electronics DTA с ПИД-регулятором обладают техническими параметрами, подходящими для современных промышленных предприятий.

Основные из них описаны в таблице:

В рамках серии DTA выпущено несколько вариантов термоконтроллеров по размеру устройства:

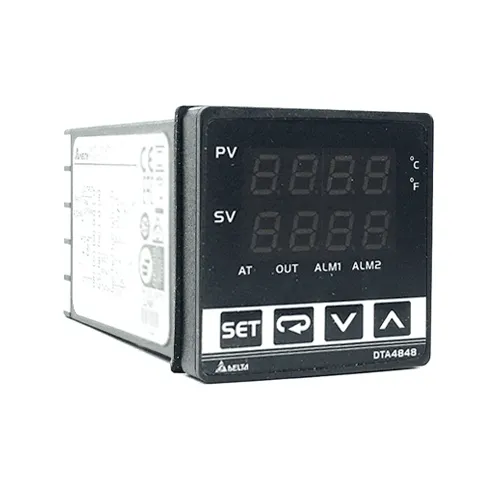

• DTA4848 с размерами 48x48мм,

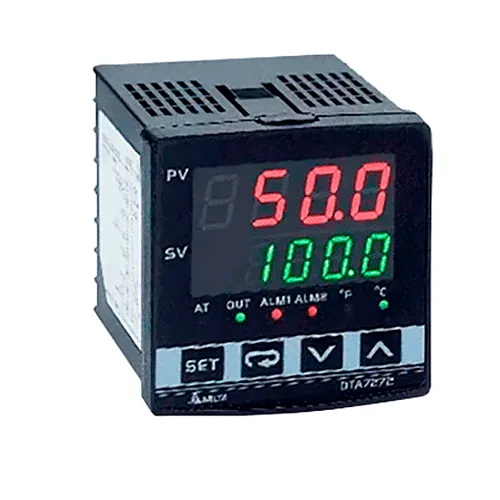

• DTA7272 с размерами 72x72мм,

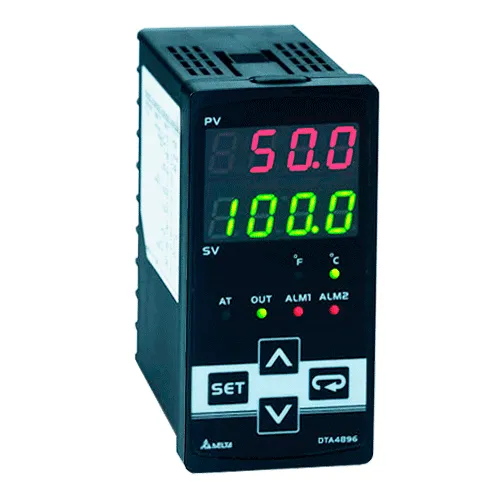

• DTA4896 с размерами 48x96мм (вертикальный),

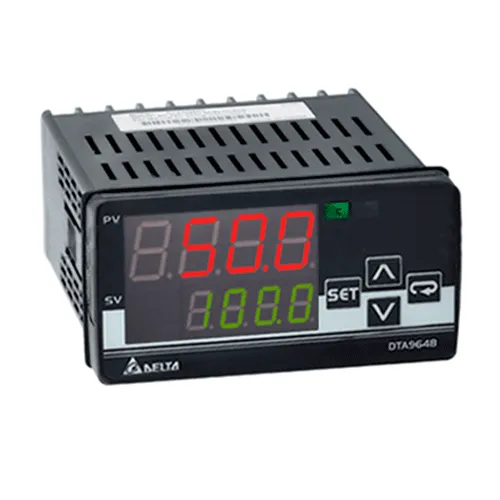

• DTA9648 с размерами 96x48мм (горизонтальный),

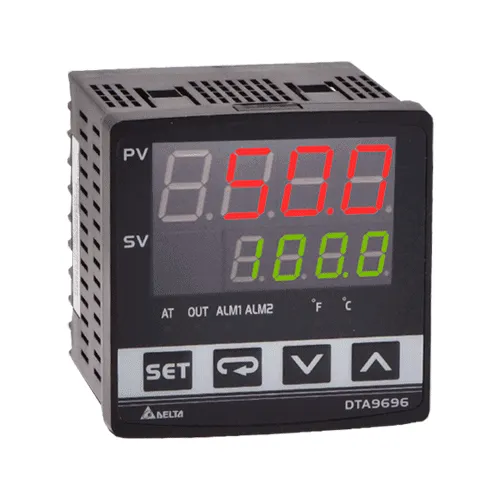

• DTA9696 с размерами 96x96мм.

Габариты корпуса изделия определяют схему подключения устройства и расположение элементов:

Модель	Габаритные размеры	Схема подключения
DTA4848
DTA7272
DTA4896
DTA9648
DTA9696

Обозначения на схемах подключения:

• Vac/Vdc – напряжение переменного/постоянного тока,
• AC/DC – непосредственно переменный/постоянный ток питания,
• ALM1 и ALM2 – выходы аварийной сигнализации контроллера,
• RTD – подключение термосопротивления,
• DATA – шина передачи данных контроллера,
• Тс – подключение термопары,
• CT – разъем датчика тока,
• COM – общий выход,
• NC – нормально закрытый,
• NO – нормально открытый.

Конфигуратор заказа

Заказ температурных контроллеров Delta Electronics DTA осуществляется в соответствии с конфигуратором:

где:

1 2 3 4 — Размеры лицевой панели (ШхВ)

• 4848: 1/16 DIN W48xH48 мм
• 4896: 1/8 DIN W48xH96 мм
• 9696: 1/4 DIN W96xH96 мм
• 7272: W72xH72 мм
• 9648: W96xH48 мм

5 — Управляющий выход

• R: Реле, SPST (4848:SPST), 250В AC, 5А
• V: Имп.напряжение, 14В +10%...-20% (макс. 40мА)
• C: Аналоговый, 4...20мА

6 — Комм.порт RS-485 (опция)

• 0: нет
• 1: есть

7 — СТ (опция)

• *: нет
• Т: есть

Документация

Температурные контроллеры с ПИД-регулятором Delta Electronics DTA поставляются совместно со всеми необходимыми для работы техническими материалами:

• Каталог термоконтроллеров, включая серию DTA
• Руководство пользователя температурными контроллерами DTA от Delta
• Паспорт на температурные контроллеры Delta DTA
• Свидетельство внесения в государственный реестр для температурных контроллеров Delta Electronics DTA
