Смотровые окна (глазки) Серия W41 в Москве

Назначение смотровых окон IFL-IG-W41

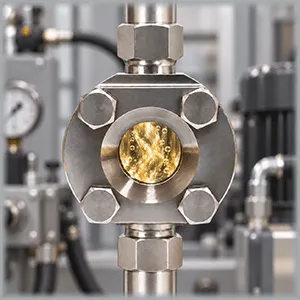

Смотровые окна (диоптры) представляют собой, по сути, визуальные индикаторы потока для автономного контроля наличия и определения качественных показателей жидкого продукта в полости промышленного трубопровода или технологической емкости. Такие устройства отлично подходят для применения в установках, работающих при высоких давлениях и температурах среды или с агрессивными средами.

Смотровые стекла устанавливаются в стенке трубопровода или резервуара и предназначены:

• для контроля и проверки наличия и направления потока жидкости в системах фильтрации, охлаждения, нагнетающих или выпускающих линиях;
• в качестве дублирующих индикаторов для проверки наличия потока через измерительные и управляющие устройства – счетчики, переключатели и т.п.;
• для контроля уровня заполнения сосудов, емкостей, полостей аппаратов.

Модельный ряд индикаторов потока W41

Модель		Присоединение к процессу	Рабочая температура	Материал уплотнений
	IFL-IG-W41-40-G	Резьба G11/2” ГОСТ 6357-73	-20…+200°С	Фторкаучук (FPM)
	IFL-IG-W41-40-G/PTFE	Резьба G11/2” ГОСТ 6357-73	-60…+200°С	Фторопласт (PTFE)
	IFL-IG-W41-40-WN	Патрубок под приварку 46х4 мм	-20…+200°С	Фторкаучук (FPM)
	IFL-IG-W41-40-WN/PTFE	Патрубок под приварку 46х4 мм	-60…+200°С	Фторопласт (PTFE)

Особенности индикаторов потока серии W41

• Смотровые окна с плоской линзой выдерживают высокие давления и сокращают зону действия внешних механических факторов на смотровое стекло.
• Компактная конструкция диоптра подходит для установки в отводы трубопроводов или в стенки резервуара.
• Резьбовое соединение позволяет монтировать изделие в подходящее гнездо взамен другого оборудования.
• Патрубок под приварку позволяет монтировать изделие в случаях отсутствия резьбовых отводов (бобышек).

Устройство и принцип работы смотровых окон IFL-IG-W41

Смотровое окно (глазок) устанавливается одним из способов:

• сваркой в стенку емкости (трубы) или отвода трубы;
• завинчиванием в резьбовой отвод (бобышку) емкости или трубы.

Принцип работы заключается в прямом наблюдении сквозь смотровой глазок за ходом и состоянием процесса в рабочей среде.

Применение диоптров серии W41

Смотровые боросиликатные стекла широко применяются в производствах химической, нефтехимической, топливной, энергетической промышленности, где по технологическим требованиям или требованиям безопасности необходимо визуальное наблюдение за ходом процесса и качественная оценка его протекания.

Примеры использования:

• Контроль потока смазочной и охлаждающей жидкостей в системах станков и гидроэлектрогенераторов.
• Проверка работы фильтров аэраторов и насосных линий.
• Оценка загрязнения буровых жидкостей в установках бурения скважин.
• Определение падения расхода и изменения цвета жидкости в фильтрующих системах лакокрасочных производств.
• Оценка цвета и прозрачности в системах дистилляции химических производств, в выпускных трубопроводах испарительного и фильтрационного оборудования.
• Определение наличия примесей масла при сливе воды из резервуаров хранения нефтеперерабатывающих производств.
• Контроль эффективности работы фильтров технологических жидкостей обрабатывающих производств.
• Контроль циркуляции воды в компрессорных и насосных системах, сольвентов в системах обезжиривания, дистилляции и рекуперации растворителей.
• Определение наличия жидкости в питающем трубопроводе котельного оборудования и засоренности паровых ловушек.
• Контроль уровня заполненности емкостей котлового и химического оборудования, оценка состояния рабочего вещества в емкости.

Условия эксплуатации

Рабочие среды применения:

• Вода и водяной пар с температурой до +200°С.
• Растворы кислот, щелочей, солей.
• Растворы спиртов, альдегидов.
• Топлива, моторные масла, нефтепродукты.
• Органические растворители/кетоны.

Контроль подачи реагента при производстве модифицированного крахмала контролируемая среда: реагент

Отзывы о применении

	«Контроль подачи реагента в цехе производства модифицированного крахмала»

Технические характеристики смотровых глазков W41

• Диапазон рабочих температур: -60…+200°С
• Номинальное давление: 40 бар / 4 МПа
• Положение в пространстве: любое
• Присоединение к процессу: резьба G1 1/2" ГОСТ 6357-73; патрубок под приварку 46х4 мм
• Материал корпуса: нерж. сталь 12Х18Н10Т (AISI 321)
• Материал уплотнений: фторкаучук (FPM), фторопласт (PTFE)
• Материал смотровой трубы: боросиликатное стекло DIN7080

Габаритные размеры

Сертификаты

• Сертификат соответствия ТР ТС 032 «О безопасности оборудования, работающего под давлением» на индикаторы IFL-IG, ILL-BP

Документация

• Окна смотровые для емкостей и трубопроводов (диоптры / глазки смотровые)
• Каталог индикаторов потока жидкости РусАвтоматизация
