Системы измерения электропроводности жидкости Supmea в Москве

Назначение кондуктометров Supmea

Компания занимается разработкой и поставками аппаратуры для автоматизации производственных процессов в отраслях: нефте- и газодобыча и переработка, химическая и нефтехимическая промышленность, водоснабжение и канализация – в более, чем 100 странах мира. Открыты более 20 офисов и общенациональных сервисных центров. Компания избрана членом Китайской Ассоциации производителей инструментов и является стратегическим партнером ряда крупнейших зарубежных фирм как, например, JUMO и Endress+Hauser.

Измерители удельной электропроводности и температуры жидких сред (промышленные кондуктометры) Supmea представляют собой электрохимические анализаторы, предназначенные для непрерывного мониторинга, обработки и передачи в унифицированном формате следующей информации: значения удельной электропроводности (EC), степени минерализации (TDS), удельного сопротивления (ER) и температуры контролируемой среды (чаще всего – водного раствора). Передаваемые сигналы используются в системах контроля и управления протеканием технологических процессов в промышленных установках.

Особенности измерителей удельной электропроводности Supmea

• Компактная конструкция, позволяющая легкий монтаж даже в ограниченном пространстве.
• Большой и яркий дисплей с фоновой подсветкой и сигнализацией.
• Легкое программирование и управление посредством кнопок на панели прибора.

Преимущества кондуктометров Supmea

• Простота эксплуатации и программирования.
• Высокая степень защиты – IP65/68.
• Изолированные выходные каналы связи.
• Наличие режима автоматической температурной компенсации, настройки контроля верхнего и нижнего пределов измерений.
• Наличие защиты доступа.
• Простота переключения между измеряемыми параметрами.
• Возможность сохранения данных по измерениям.

Принцип работы анализаторов электропроводности Supmea

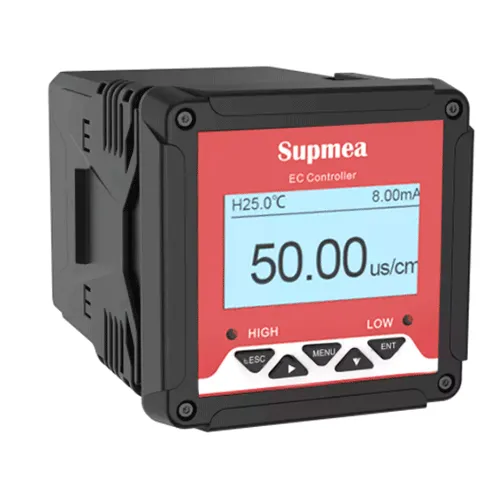

В состав анализатора входят две основных функциональных единицы. Первая – контроллер – электронное устройство, производящее обработку, температурную компенсацию, отображение на экране цифрового дисплея, выработку визуально-звуковых контрольных сигналов и передачу информации по каналам внешней связи. Вторая – сенсорное устройство – датчик кондуктометра, взаимодействующий с измеряемой средой и вырабатывающий сигнал, пропорциональный величине электропроводности раствора.

Принцип действия кондуктометра системы Supmea основан на том, что электропроводность водной среды находится в прямой зависимости от количества растворенных в воде соединений и температуры раствора. Анализаторы определяют удельную электропроводность среды как электропроводность на 1 см толщины слоя раствора путем измерения электрического сопротивления между двумя стальными (реже – платиновыми) электродами электропроводности, опущенными в раствор, при пропускании через них переменного тока подобранной частоты. Величина параметра EC определяется как обратная к величине сопротивления и представляется в единицах «Сименс на сантиметр». Величина параметра TDS, характеризующего степень минерализации раствора, представляется в единицах «ppm» – количество твердых частиц примесей на один миллион молекул воды в растворе, и получается путем пересчета величины измеренного сопротивления через таблицу эмпирических коэффициентов. Коррекция величин параметров EC и TDS по температуре также производится расчетным путем через коэффициенты для конкретного текущего значения температуры раствора.

Комбинированием размеров электродов и их соотношений можно получать величины сигналов датчиков, приемлемые для кардинально разных значений электропроводности среды: от сверхчистой воды с крайне малым содержанием растворенных веществ, до растворов, насыщенных химическими соединениями.

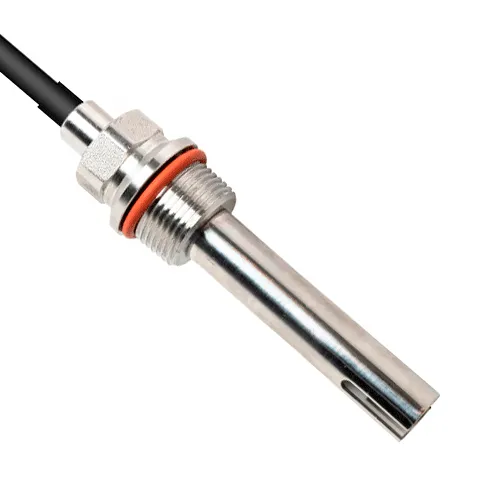

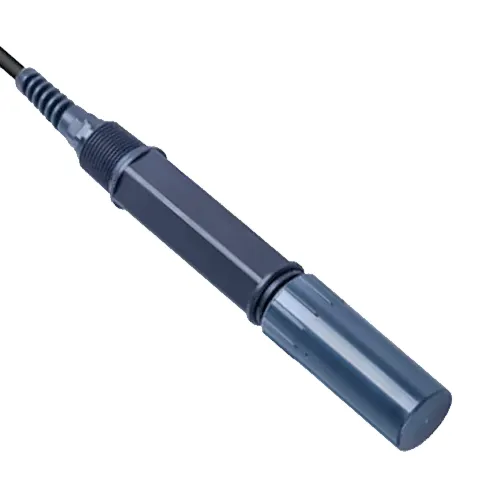

В системе промышленных кондуктометров Supmea имеется один достаточно универсальный датчик, охватывающий большую часть диапазонов – SUP-TDS-7002.

Области применения кондуктометров Supmea

Некоторые из областей применения промышленных кондуктометров:

• В установках теплоэнергетической промышленности для подготовки котельных вод.
• В гидропонных установках выращивания растений для подготовки и контроля качества питающих жидкостей.
• В установках рыбоводческих хозяйств для контроля качества водной среды выращивания рыбы.
• При контроле качества промышленных сбросов для целей охраны окружающей среды.
• Для контроля качества очищения промышленных и бытовых сбросов в установках водоотведения и канализации.
• В ряде химических производств для контроля за протеканием некоторых химических реакций.
• В установках водоподготовки для промышленного и бытового потребления.

Видео

Документация

Для получения информации об установке и полных технических характеристиках, обратитесь к представленной ниже документации:

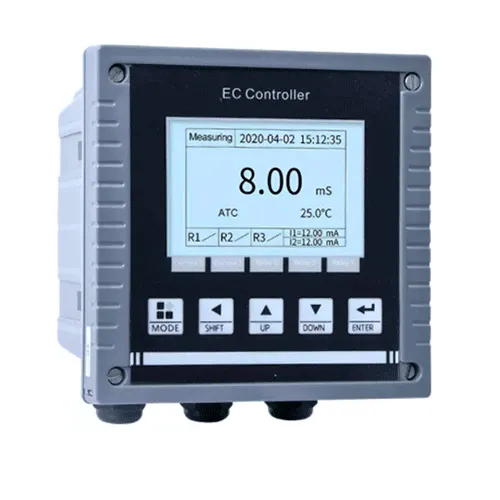

• Каталог контроллеров проводимости серии SUP-EC8.0
• Каталог промышленных электродов проводимости
• Инструкция по эксплуатации контроллеров SUP-EC8.0
• Инструкция по эксплуатации промышленных электродов проводимости
• Каталог анализаторов жидкости Supmea
• Референс-лист анализаторов Supmea
