Щелевые оптические датчики в Москве

Назначение щелевых оптических датчиков

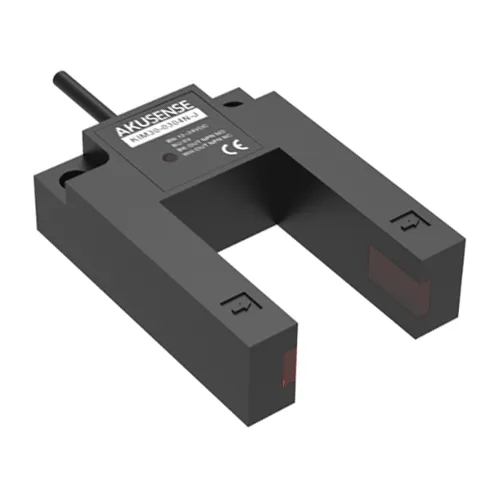

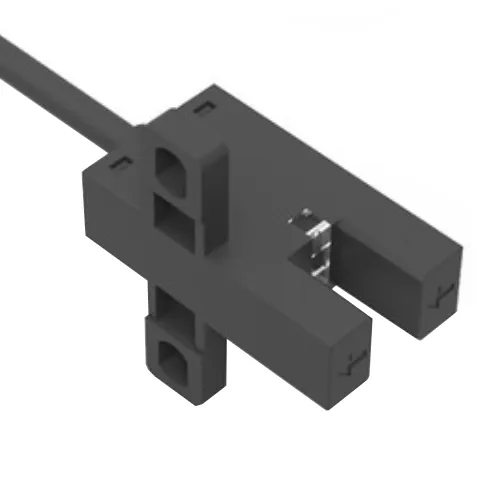

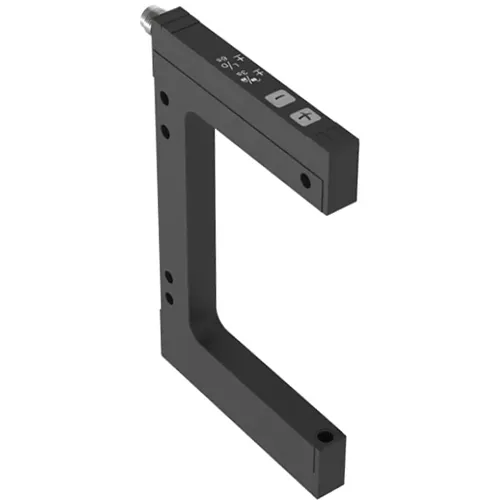

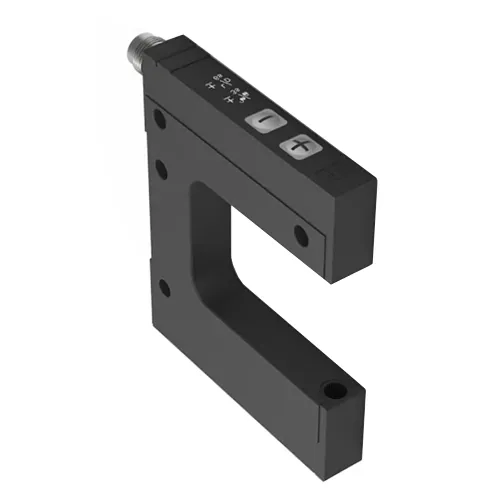

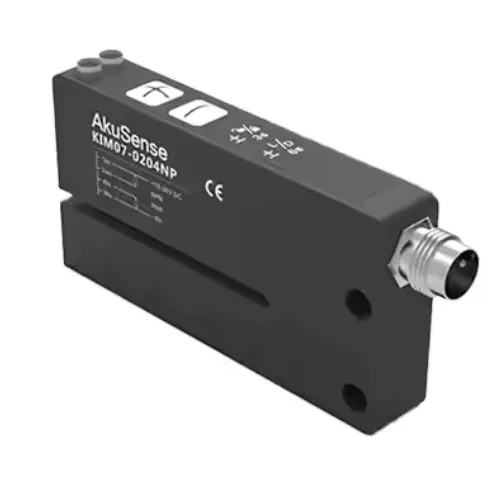

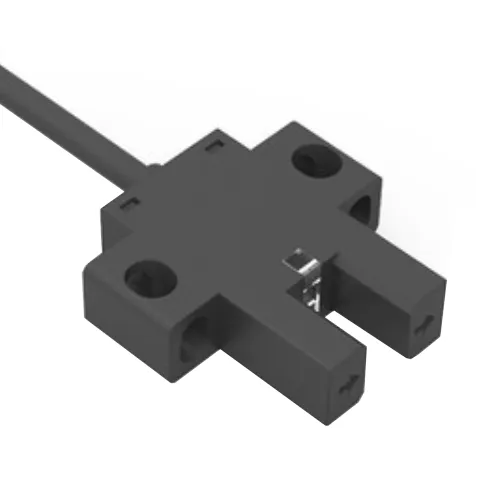

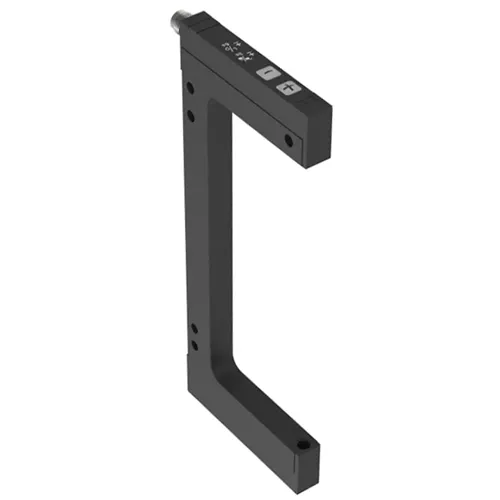

Щелевой датчик положения – это небольшой электронный прибор U-образной формы. В оптопаре напротив друг друга расположены светодиодный излучатель и приемник сигнала.

Обнаружение объектов происходит в зоне чувствительности, находящейся во внутреннем пространстве вилки. Расстояние и глубина зоны срабатывания зависят от модели оборудования. Прибор заключен в водо- пыленепроницаемый корпус из высокопрочного ABS пластика. Электрическая защита включает предохранители от короткого замыкания и переполюсовки.

Регулировка положения луча не нужна, так как излучатель и приемник расположены на одной оптической оси. Приборы надежны в работе и способны фиксировать предметы малых габаритов.

Щелевые оптические датчики стоит купить для контроля высокоскоростных процессов на конвейерных производственных и упаковочных линиях.

Выполняемые действия:

• отслеживание этикеток и их положения;
• определение длины отработанной ленты;
• контроль подачи заготовок;
• измерение скорости процессов;
• подсчет быстро проходящей по конвейеру продукции;
• подсчет прохождения зубьев шестеренчатого колеса в единицу времени (определение скорости вращения) и пр.

Модельный ряд щелевых фотодатчиков

Исполнение	Расстояние срабатывания	Напряжение питания	Тип выхода
Серия BS5	5 мм	5…24В DC	NPN/PNP открытый коллектор
Серия BUP	30 мм/50 мм	12-24В DC	NPN/PNP открытый коллектор

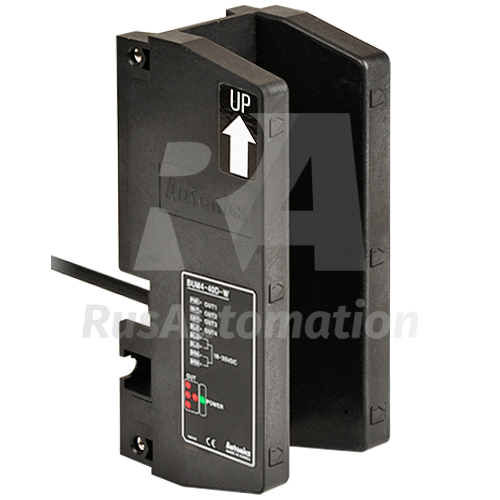

Серия BUM	40 мм	18-35В DC	NPN открытый коллектор

Принцип работы щелевых датчиков

Щелевые оптические датчики – это бесконтактные устройства, и любое механическое воздействие на объект исключено. В активированном состоянии прибор излучает световой поток, который беспрепятственно проходя через щель, улавливается приемником. С целью снижения уровня помех используется лазерный луч красного или инфракрасного диапазона. При прохождении через щель непрозрачного предмета поток прерывается, электрическая цепь размыкается, что фиксируется электронной аппаратурой.

Схема подключения щелевых датчиков наносится на корпус приборов. Она включает питание от источников постоянного тока.

На выходе установлен транзистор с открытым коллектором. При поступлении сигнала поддерживается высокий ток, а при прерывании светового потока происходит его падение. Это позволяет снимать информацию в виде логических кодов «0»/«1» и предавать ее на совместимый с прибором контроллер.

В большинстве приборов реализовано инверторное переключение режимов. В положении Light On активация детектора происходит при прохождении луча (отсутствии препятствий), в режиме Dark On – при его прерывании и затемнении на приемнике. Текущее состояние отображается в виде световой индикации.

Области применения щелевых оптических датчиков

Щелевые фотодатчики востребованы:

• при производстве подъёмных механизмов;
• в строительной сфере;
• в производстве полупроводников;
• в охранных системах;
• и т.д.

Возможные ограничения в применении вилкообразных оптодатчиков

Приборы просты в установке, настройке и эксплуатации. Но прежде чем вилкообразные оптические датчики купить, изучите допустимые эксплуатационные параметры, так как есть ряд ограничений:

• интенсивная внешняя засветка,
• запыленность помещения,
• высокая влажность и температура,
• сильная вибрация механического оборудования.

Эти факторы могут стать причиной ложных срабатываний и искаженного результата считывания.
