Регистраторы данных E-680 в Москве

Назначение регистраторов данных E-680

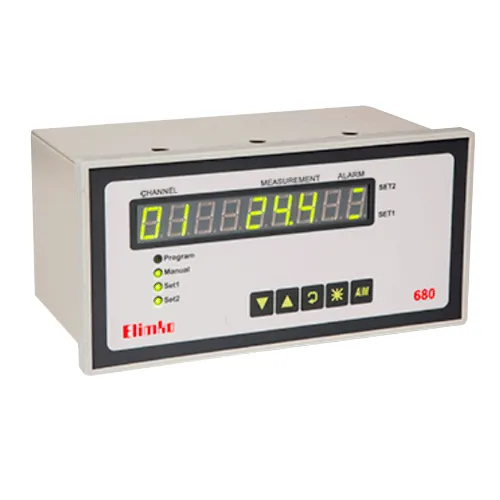

Даталоггер серии Е-680 – это усовершенствованный регистратор сигналов с датчиков, ведущих наблюдение за процессами. Созданные на базе микроконтроллеров приборы способны принимать аналоговые сигналы, предварительно фильтровать их по предустановленным параметрам уставки и обрабатывать для передачи на хранение и дальнейшую обработку системами управления и диспетчеризации.

Микроконтроллер позволяет программировать входы/выходы устройства. Размеры по IEC/TR 60668 96х192 мм соответствуют монтажным требованиям для промышленной автоматики.

Эксплуатационные способности регистратора данных-даталоггера Е-680 рассчитаны на прием и обработку данных с 32 каналов (источников сигнала) с определением момента и значения, соответствующего параметрам ранее заданной уставки.

Преимущества даталоггеров E-680

Регистратор данных-даталоггер серии Е-680 обладает рядом преимуществ:

• Прибор демонстрирует высокий уровень чувствительности с разрешением 16 бит, чего достаточно для обработки данных с 32 каналов без возникновения эффекта шума.
• Регистратор обладает коммуникационным протоколом RS485 MODBUS и не требует дополнительной модернизации связанных устройств.
• Имеется настройка по каждому из 32 каналов связи с независимым программированием для каждого источника сигнала.
• Для каждого из источников предусмотрен регулируемый диапазон значений уставки по минимуму и максимуму с отсечением данных за счет установки области нечувствительности.
• Интервалы отображения данных и опроса датчиков можно программировать в зависимости от требований к наблюдению параметров процесса.

При необходимости возможна настройка даталоггера на определение и выделение аварийных сигналов датчиков (с установкой диапазона таких значений сигнала) с последующей передачей на отдельные реле. Для этой настройки можно использовать до 16 каналов.

Даталоггер Е-680 используют также для контроля параметров сложных процессов с возможностью отображения текущих штатных и аварийных состояний. При этом нет необходимости в дополнительных устройствах анализа данных и фильтрации сигналов, выходящих за пределы установленных зон чувствительности.

Область применения даталоггеров E-680

Область применения даталоггера Е-680 распространяется на промышленные системы автоматизации и диспетчеризации, где требуется наблюдение за изменением параметров по полученным от датчиков сигналам:

• Даталоггер температуры распознает сигналы с датчиков нагрева/охлаждения.
• Даталоггер влажности обнаруживает и фиксирует с последующей передачей сигналы от датчиков изменения влажности среды.
• Распознавание значений параметров по аналоговым сигналам с датчиков позволяет настраивать прибор на отсечку находящихся вне диапазона уставки сигналов от любых индикаторов, использующих соответствующие значения тока и напряжения.

За счет возможности уставки 32 каналов приема можно настроить прибор на контроль процесса с широким охватом контролируемых параметров. Даталоггер по умолчанию способен взаимодействовать с термопарами, термосопротивлениями, датчиками влажности среды, датчиками давления с аналоговым выходом сигнала, датчиками освещенности и других параметров.

Технические характеристики промышленных даталоггеров E-680

Ниже приведены технические характеристики промышленного регистратора данных. При подборе следует обратить внимание на диапазон значений напряжения и тока и возможность установления min/max пороговых значений сигнала (нижний LO или верхний HI) для отсечки и настройки уставки прибора.

• Класс точности: 0,5
• Разрядность: 1/9999
• Дисплей: 9-разрядный LED (14 мм)
• Рабочая температура окружающей среды: -10…55°C
• Установка настроек в пределах установленных значений
• Контроль параметров: нижний (LO) или верхний (HI)
• Гистерезис: 0-9999 ЕС
• Рабочее напряжение: 85-265В AC / 85-375В DC; 20-60В AC / 20-85В DC
• Потребляемая мощность: мaкс. 7 Вт
• Релейный выход: NO/NC контакт 250В AC, 5 A
• Входные сигналы: T/C, R/T, mA, mV, V
• Количество входных каналов: до 32
• Поддерживаемые датчики: термопара, термосопротивление и другие виды измерительных приборов
• Память: EEPROM макс. 10⁵ запись
• Вес: 650 гр.

Габаритные размеры

По габаритным размерам регистратор данных серии Е-680 соответствует конструктивным требованиям для систем промышленной автоматики.

Документация

Для изучения технических характеристик даталоггера предлагаем воспользоваться данными из технической документации.

• Каталог регистраторов данных E-680
