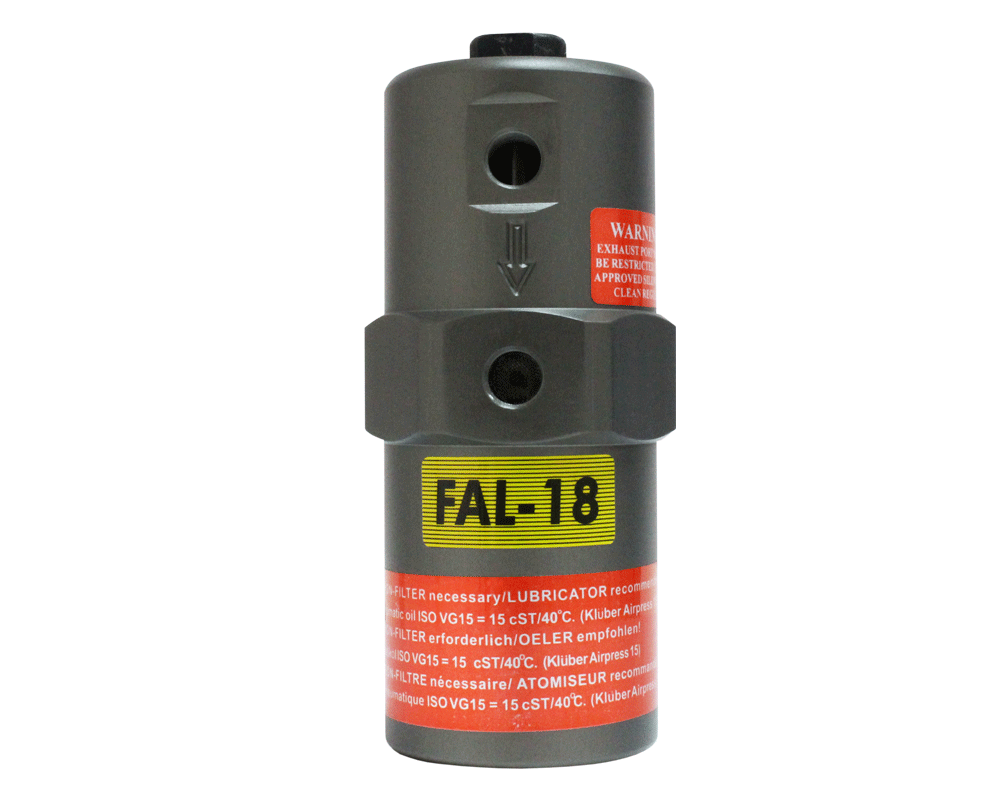

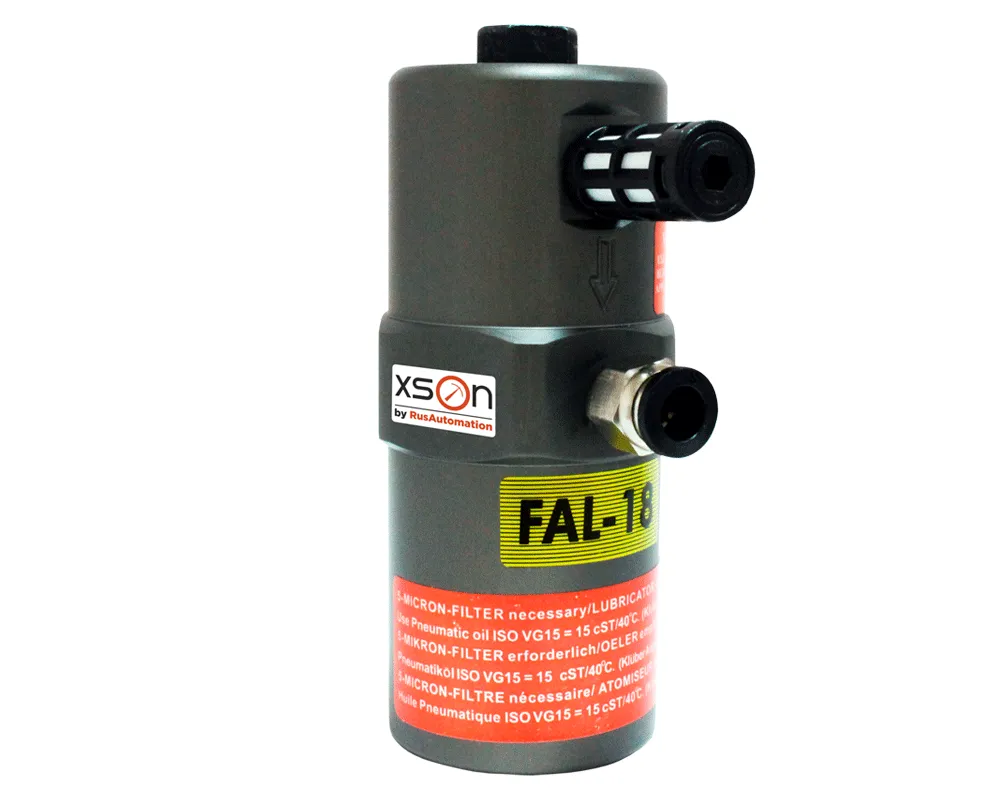

Пневмовибраторы поршневые с мягким ударом XSON FAL

Назначение пневмовибраторов серии FAL

Поршневой пневматический вибратор серии FAL предназначен для работы с сыпучими материалами. За счет подачи сжатого воздуха, устройство генерирует мощную линейную вибрацию, которая используется при транспортировке, утрамбовке и разрыхлении сыпучих веществ. Входное давление может быть отрегулировано в диапазоне от 2 до 6 бар. При этом диапазон частоты колебаний и создаваемого усилия зависит от конкретной модели. Минимальная частота, генерируемая устройствами серии FAL, составляет 1080 Гц, а максимальная – 2250 Гц.

Конструкция пневмовибратора достаточно компактная, что позволяет устанавливать прибор в труднодоступных местах. Корпус из алюминия обладает хорошей прочностью, износостойкостью и устойчив к коррозии. За счет этого возможно применение в экстремальных условиях эксплуатации.

Преимущества и особенности пневматических вибраторов FAL

Эксплуатационные достоинства пневмовибратора для сыпучих материалов серии FAL:

• Не нуждается в постоянном обслуживании. Обладает высокой износостойкостью и способностью работать в сложных условиях.
• Частота и амплитуда генерируемых колебаний может быть отрегулирована входным давлением воздуха.
• Установка прибора осуществляется в любом положении.
• Прочный и коррозионно-стойкий корпус из алюминия.
• Высокий предел максимальной рабочей температуры: до +150°C.
• Обладает отличным КПД и низким уровнем шума при работе.
• Удар поршня оказывает давление локально на место установки, что позволяет более эффективно разрыхлять материал. При этом вибрационное воздействие не действует на целый агрегат.

Компания РусАвтоматизация, владеющая брендом XSON, следит за качеством продукции и проверяет контрактных производителей на соответствие высоким требованиям, предъявляемым к бренду.

Принцип работы поршневого пневмовибратора FAL

Действие поршневого вибратора FAL основано на возвратно-поступательном движении поршня, которое возникает при воздействии сжатого воздуха. Амплитуда и частота колебаний зависят от давления поступающего воздуха. За счет этого можно производить точную регулировку, редуцируя давление на входе. Остаточная воздушная подушка, которая остается на обоих концах поршневого цилиндра, защищает поршень от удара, тем самым гарантируется высокий ресурс эксплуатации и низкий уровень шума при работе.

Амплитуда колебаний имеет синусоидальный характер, так как поршень одинаково ходит в обе стороны. Это дает возможность монтировать вибратор в любом удобном положении.

Применение линейных пневмовибраторов FAL

Линейные пневмовибраторы FAL подходят для использования в промышленных сферах, где основным рабочим продуктом являются сыпучие материалы, такие как мука, зерно, цемент и т.п. Это предприятия пищевой промышленности, фармацевтические производства, зерноперевалочные комплексы, цементные заводы. Там приборы задействуют для решения следующих задач:

• устранение заторов в зернопроводах, самотеках и воронках;
• опорожнение бункеров и силосов;
• предотвращение налипания материала на стенках емкости для хранения;
• рыхление и утрамбовка сыпучих веществ.

Пневмовибратор монтируют на продуктопровод, транспортерный конвейер, разгрузочные желоба, воронки силоса или бункера, вибросито, сепаратор или грохот.

Технические характеристики серии FAL

Поршневой пневматический вибратор FAL изменяет свои рабочие параметры (частота и сила вибрации), в зависимости от поданного давления на входе. Таким образом, можно подстраивать устройство под каждое применение. Регулировочный диапазон для каждой модели представлен в таблице:

Габаритные размеры

Видео

Сертификаты

• Сертификат соответствия ГОСТ ISO 18652-2014 на пневмовибраторы XSON
• Декларация соответствия ТР ТС 010/2011 «О безопасности машин и оборудования» на пневмовибраторы XSON

Документация

Более подробную техническую информацию о пневмовибраторах серии FAL можно получить из следующей документации:

• Каталог пневматических вибраторов XSON
• Лист технических данных пневматических вибраторов серии FAL
• Инструкция по монтажу и эксплуатации пневмовибраторов FAL
• Технический паспорт на поршневые пневмовибраторы XSON FAL
