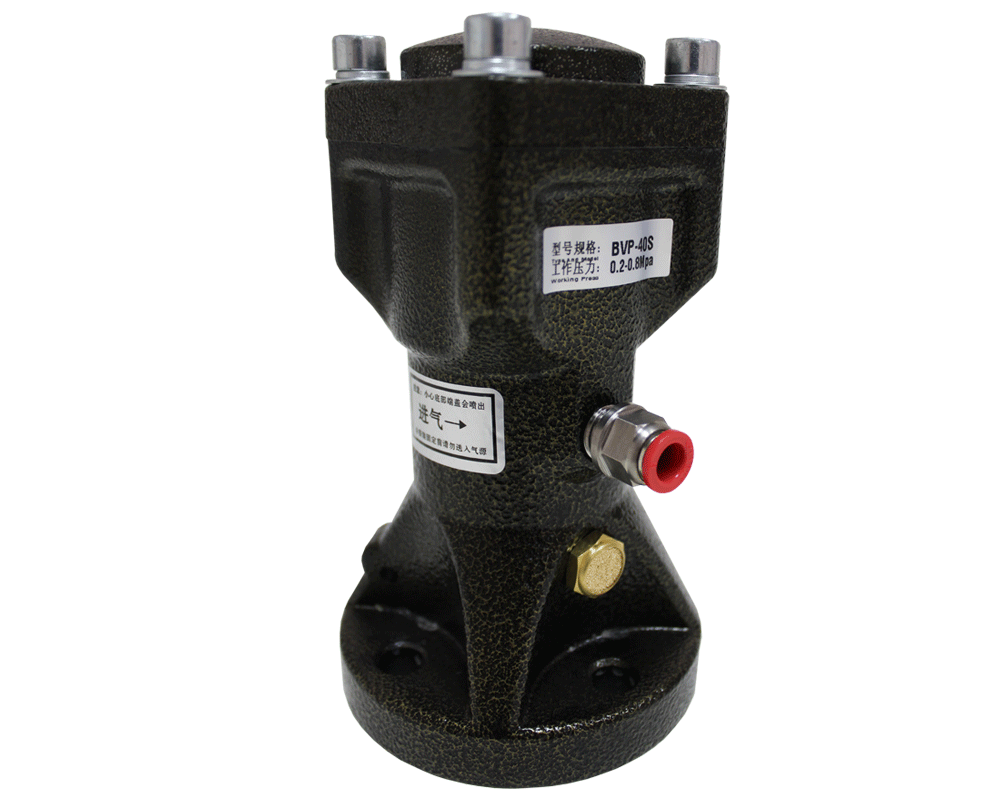

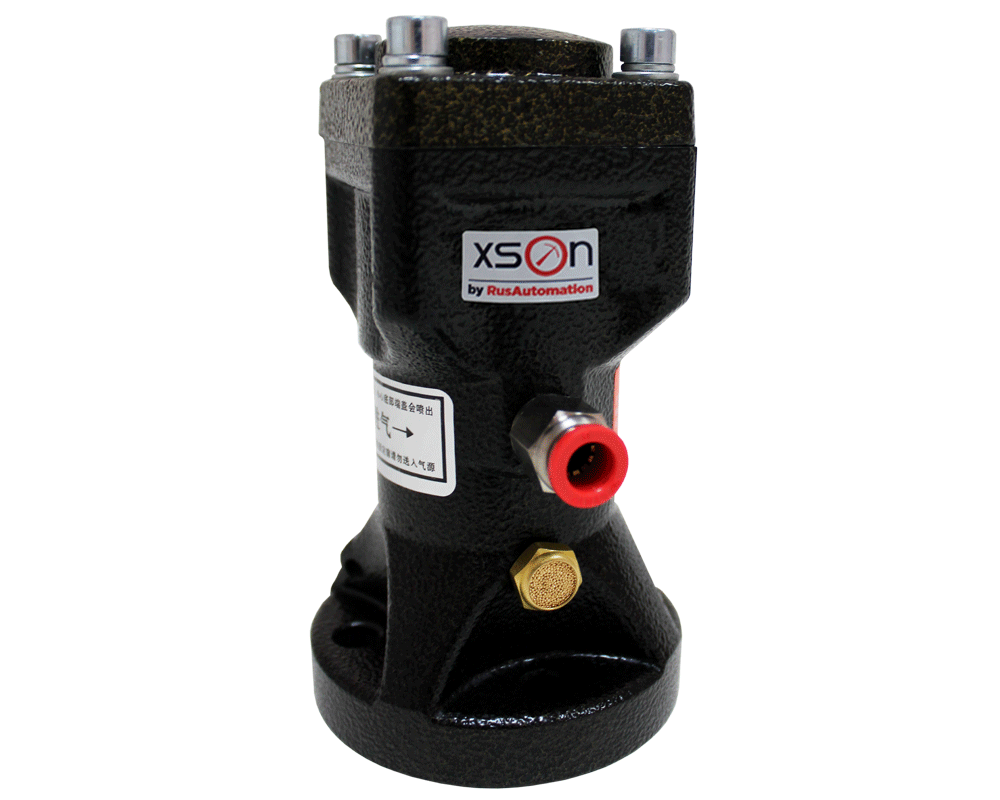

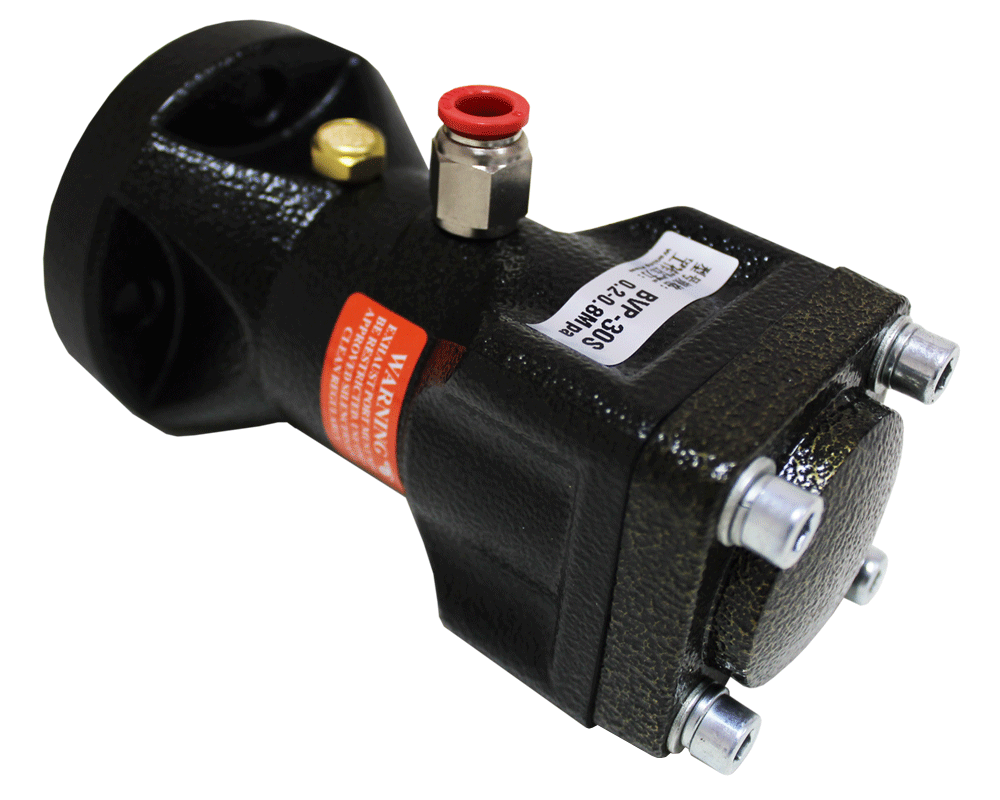

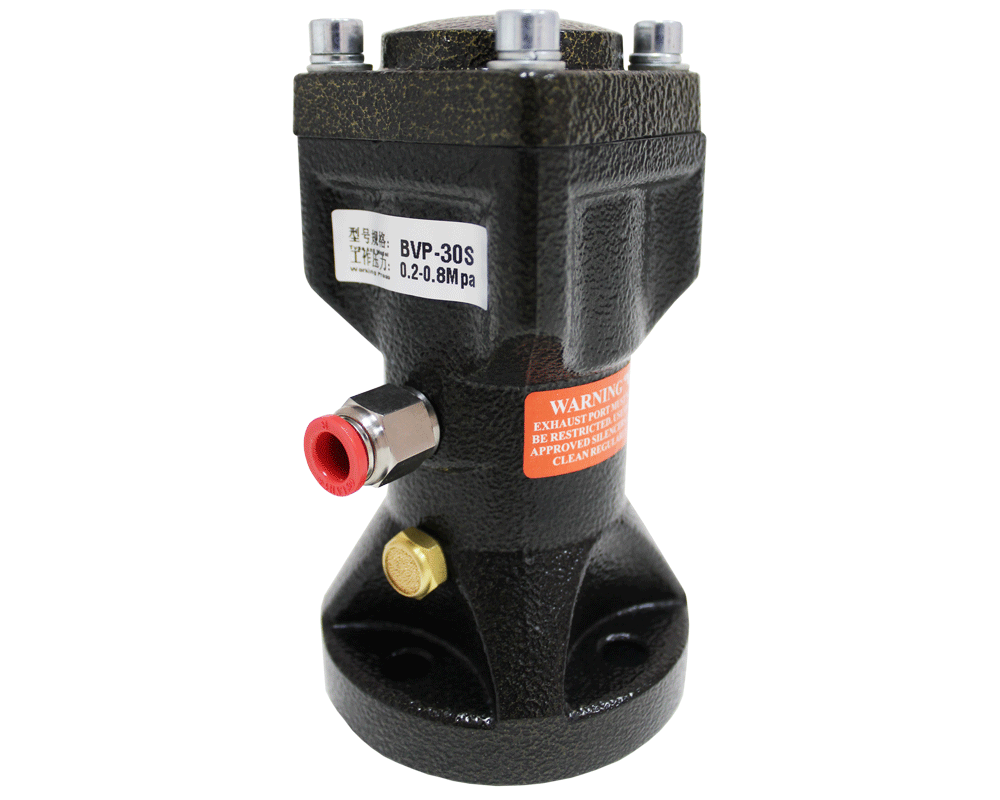

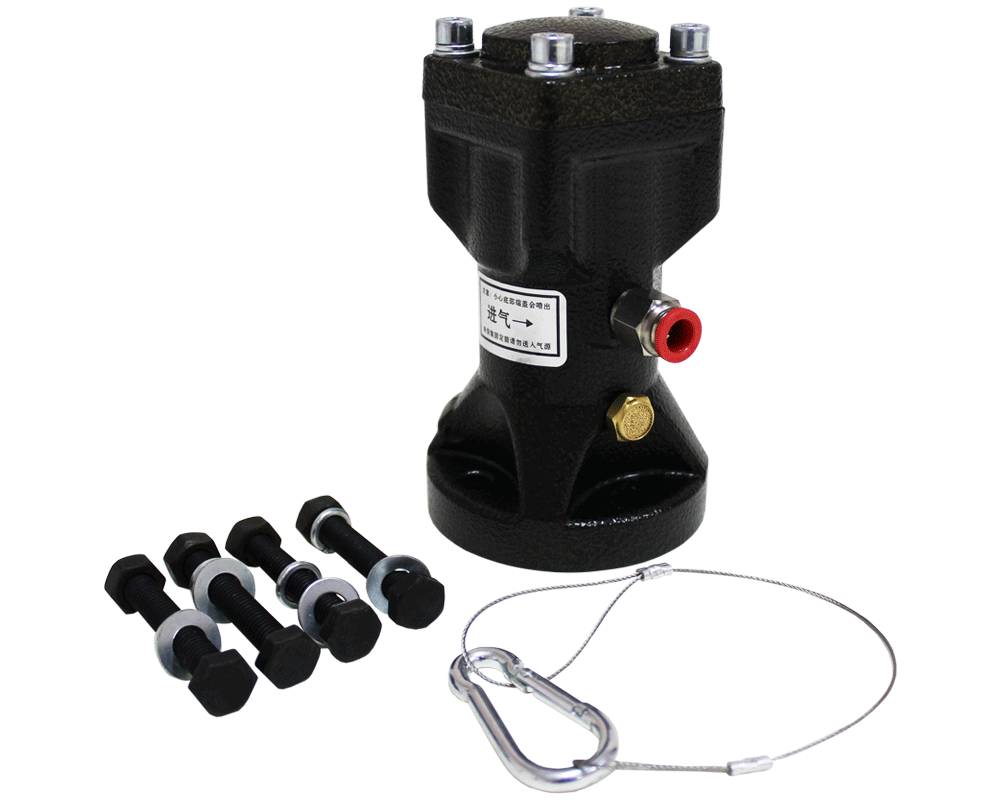

Поршневые пневмовибраторы с жестким ударом XSON BVP-S

Назначение пневмовибраторов серии BVP-S

Поршневые пневматические вибраторы XSON серии BVP-S применяют для вибрационного разрушающего воздействия на отложения сыпучих материалов и продуктов, возникающие при транспортировке и хранении. Прибор опосредованно через стенку емкости или трубопровода создает ударные нагрузки с заданной частотой для разрушения и отделения отложений и ржавчины. Наибольшая эффективность достигается при работе с материалами низкого удельного веса, склонными к образованию свода при увлажнении.

Преимущество жесткого ударного воздействия – возможность разрушать ржавчину на стенках стальных резервуаров и трубопроводов. Технология позволяет разрыхлять засорения трубопроводов и продуктопроводов, создавать условия для устранения пробок и скоплений материала в области разгрузочных люков бункеров, силосов, вертикальных транспортов на элеваторах и технологических емкостей для сыпучих веществ.

Конструктивно пневмовибратор поршневой XSON BVP-S рассчитан на получение сосредоточенного в месте установки, частотно управляемого удара по поверхности или конструктивной части емкости, трубопровода. Эффект встряхивания, отслоения, разрушения отложений достигается при воздействии на материалы, не имеющие свойства поглощения энергии удара за счет ограниченной упругой деформации (сталь, некоторые виды алюминиевых конструкций). При правильной настройке по частоте и силе воздействия пневмовибратор с жестким ударом создает область вибрации без резонанса и эффекта вибрационного свода.

Преимущества и особенности ударных вибраторов BVP-S

Ударные поршневые пневмовибраторы имеют ряд особенностей и преимуществ:

• Отсутствие прямого контакта с засоряющими материалами и незначительный износ при правильной настройке.
• Возможность регулировки по частоте и силе удара за счет изменения давления сжатого воздуха.
• Минимальная вероятность возникновения резонанса и повреждения конструкций ударным и вибрационным воздействием.
• Возможность монтажа с изоляцией прочих частей конструкции от распространения ударной линейной волны.

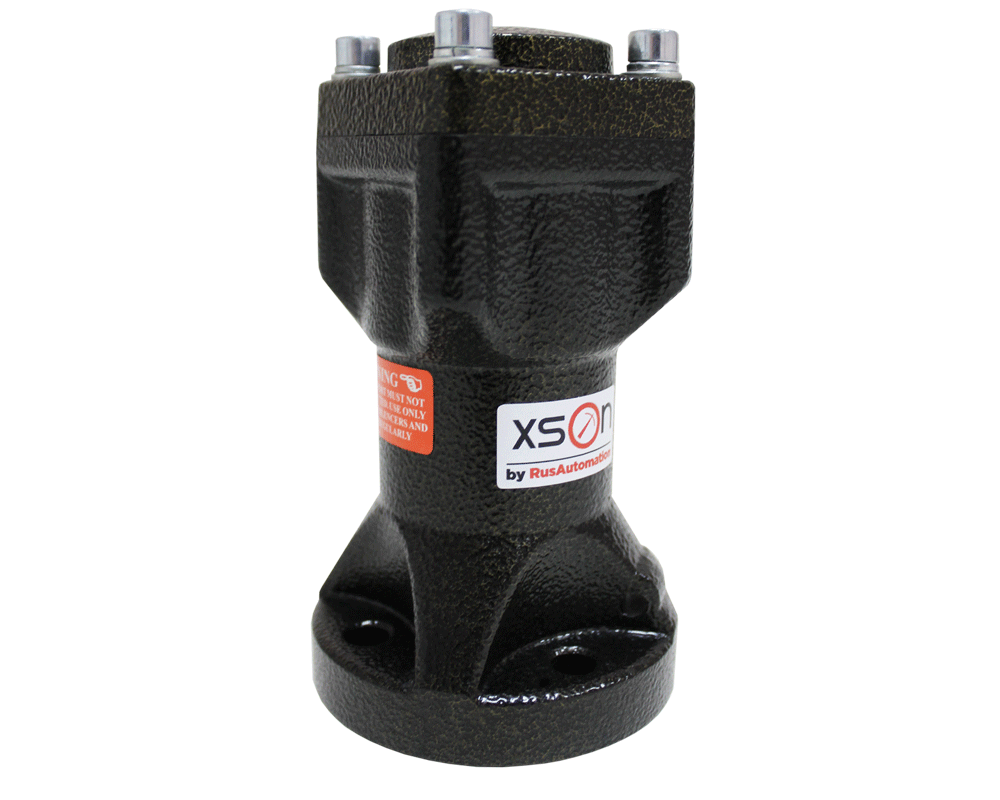

Корпус вибратора XSON BVP-S изготовлен из прочного алюминия, не склонного к коррозии и вибрационному растрескиванию. Наибольшая часть ударной нагрузки передается жесткой подкладке в конце рабочего хода поршня. Прибор малочувствителен к перепадам температуры и влажности. Для поддержания работоспособности рекомендуется использовать подготовленный сжатый воздух после очистки и осушения и периодически очищать воздушно-реактивные камеры.

Компания РусАвтоматизация, владеющая брендом XSON, следит за качеством продукции и проверяет контрактных производителей на соответствие высоким требованиям, предъявляемым к бренду.

Принцип работы поршневого пневмовибратора XSON BVP-S

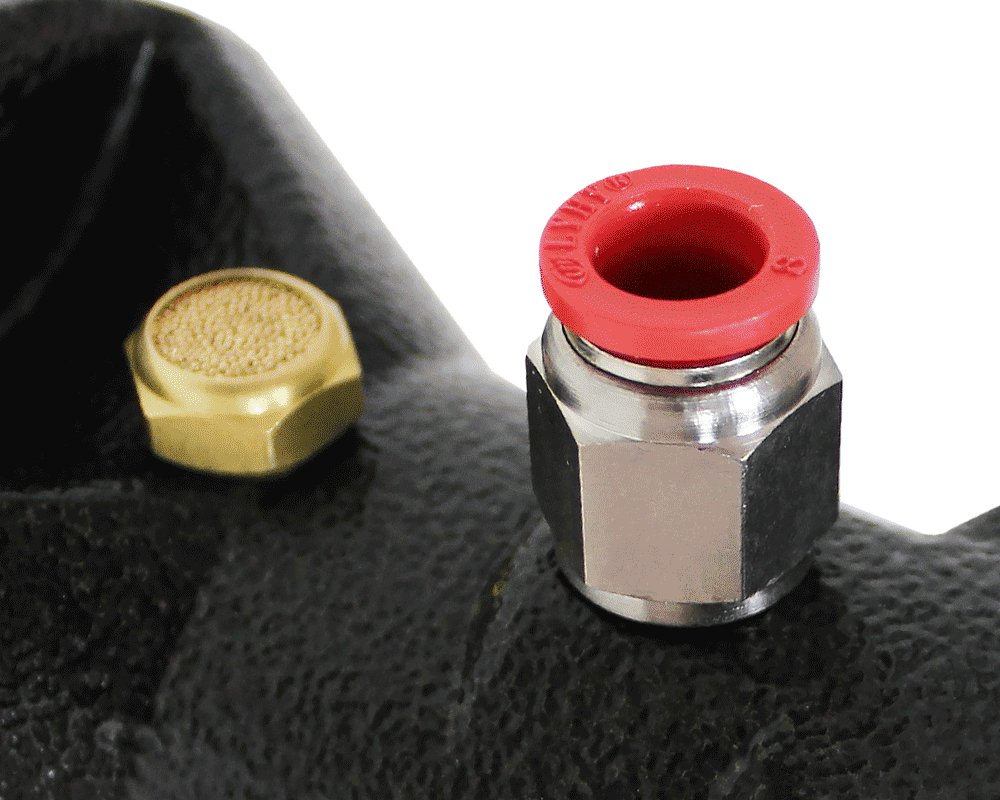

Принцип работы пневматического поршневого вибратора XSON BVP-S основан на том, что при подаче через впускное отверстие сжатого воздуха в рабочей полости вибратора возникает давление, приводящее поршень в движение. В конце рабочего хода поршень сталкивается с жестким металлическим элементом, передающим удар на конструкцию, к которой прикреплен прибор. На обоих концах цилиндра расположены воздушно-реактивные камеры. Сжатый воздух толкает поршень то в одну сторону, то в другую. Вибрация возникает при движении поршня вперед и назад в корпусе устройства. Воздушная подушка на верхнем конце цилиндра, возникающая в результате сжатия воздуха, не дает поршню удариться о корпус. С другой стороны, поршень ударяет непосредственно по нижней стороне корпуса для того, чтобы произвести сильный импульс.

Для получения наибольшего эффекта и предотвращения негативных воздействий на конструкцию емкости (трубопровода) рекомендуется соблюдать несколько правил:

• Вибратор монтировать непосредственно напротив той зоны, в которой наиболее вероятно скопление материала. Это требуется для того, чтобы удар приходился на стенку без поглощения посторонними конструкциями и материалами.
• Направление удара по стенкам и крышкам закругленной и сферической формы перпендикулярно касательной к поверхности в точке воздействия.
• При использовании нескольких вибраторов XSON BVP-S на одном конструктивном узле и участке трубопровода нужно установить по возможности демпферы и гасители, разделительные элементы, чтобы предотвратить явления резонанса.
• Эффективность воздействия не должна снижаться при склонности материала стенки к неупругой деформации, возникновении игры поверхности в направлении удара и обратно.

При правильной настройке одного или нескольких поршневых вибраторов с жестким ударом BVP-S возникает эффект распространения вибрационной волны, позволяющей отделить от стенок, оснований и крышек наслоения влажной ржавчины.

Применение пневматических вибраторов XSON BVP с жестким ударом

Использовать приборы с возникновением линейной волны можно в случаях, когда в трубопроводе или емкости возникают илистые отложения, увлажненные порошковые своды, скопления навоза, мокрого зерна. Эффект отслоения достигается и при использовании вибратора для рыхления материалов с электростатическим уплотнением: глины, пластиков, цементов, сухих порошковых продуктов.

Устройство можно применять для оснащения вибростолов, грохотов и барабанных сушилок при условии достаточной прочности конструкции и способности к передаче ударного воздействия. Конечное целевое назначение вибратора – передача вибраций сыпучему материалу через корпус встряхиваемой среды для устранения засоров, освобождения просвета трубопровода, разрушения свода сыпучего материала, отделения влажных, гигроскопичных, электростатических и коррозионных отложений, структурно не связанных с материалом стенки. Следует с осторожностью монтировать вибраторы с жестким ударом в местах, где коррозионные процессы имеют сквозной разрушающий характер.

Технические характеристики серии BVP-S

В таблице ниже указаны технические характеристики приборов.

Габаритные размеры

BVP-30S

BVP-40S

BVP-60S
