Пневмораспределители

Назначение пневматических распределителей

Пневматический распределитель – ключевое устройство пневмосистем, которое обеспечивает распределение и подачу сжатого воздуха к исполнительным механизмам оборудования с пневмоприводом.

К основным функциям механических пневмораспределителей относятся:

• подача сжатого воздуха в определенном направлении;
• временное прекращение подачи;
• изменение направления воздушного потока.

В пневмораспределителях управление воздушными потоками осуществляется за счет изменения схемы соединений внутренних каналов с входным и выходным отверстием.

Разновидности пневмораспределителей

В зависимости от назначения пневматического распределителя, его исполнение может существенно различаться. Рассмотрим основные конструкционные отличия.

Число присоединительных линий и позиции

Схемы пневмораспределителей отличаются между собой количеством подключаемых внешних пневматических линий и возможных позиций, а также одно- либо двухсторонним управлением. Число присоединительных отверстий и позиций указываются при маркировке распределителя числами, записанными через слеш.

Начальное положение золотника/клапана

В зависимости от положения золотника/клапана есть два типа пневмораспределителей:

• нормально-открытые;
• нормально-закрытые.

Нормально-открытое исполнение предусматривает, что изначально канал подачи воздуха открыт, а при подаче исполнительного сигнала он перекрывается. В нормально-закрытых устройствах все происходит с точностью до наоборот. Изначально сечение канала перекрыто, а при поступлении исполнительного сигнала оно открывается.

Возврат в исходное положение

Принцип работы пневмораспределителя отличается также и по способу его возврата в начальное положение после завершения рабочего цикла. Есть две категории устройств:

1. Бистабильные пневмораспределители. Остаются в том же положении, в котором были до момента подачи исполнительного сигнала. Возврат в начальную позицию не происходит. Чтобы возвратить распределитель в исходное положение потребуется подача обратного сигнала.
2. Моностабильные пневмораспределители. Эти устройства переходят в изначальное положение сразу, как только прекращена подача исполнительного сигнала. Возврат происходит под воздействием пружины.

Конструкционное исполнение пневматических распределителей

Купить пневмораспределители можно в двух конструкционных исполнениях:

• с клапанным управлением;
• с золотниковыми затворами.

Также различаются распределители и по типу уплотнения. Оно может быть металлическим или из эластического материала.

Конструкция пневмораспределителя клапанного типа предусматривает использование тарельчатых клапанов, способных перемещаться под углом 90° к поверхности седла. Герметичное прилегание клапана обеспечивается за счет эластического уплотнителя. Благодаря такой конструкции, распределитель клапанного типа может использоваться и как нормально закрытое, и как нормально открытое устройство.

В распределителях золотникового типа процесс перенаправления воздушных потоков происходит за счет плоских или цилиндрических золотников. К моделям золотникового вида относят также и устройства, в которых распределение потоков воздуха происходит посредством вращения металлического диска с отверстиями.

Способы управления пневмораспределителями

В зависимости от условий эксплуатации и поставленной задачи, пневматические распределители комплектуются разными механизмами управления: механическими, электрическими, пневматическими.

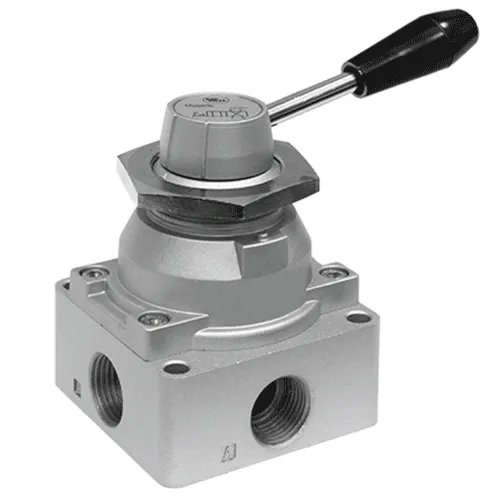

1. Пневмораспределитель с ручным управлением механического типа оснащается толкателями, роликовыми рычагами, роликами. С их помощью можно переключать распределитель без подачи электрического исполнительного сигнала или потока сжатого воздуха.
2. Пневмораспределители с пневматическим управлением используют поток сжатого воздуха, который подается в управляющий канал устройства. Переключение позиции золотника или клапана происходит после непосредственной подачи на них давления воздуха.

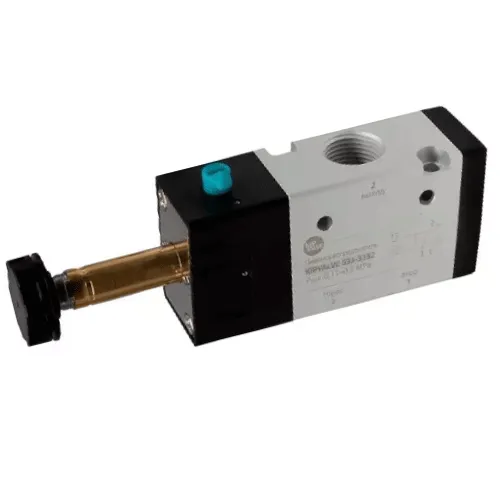

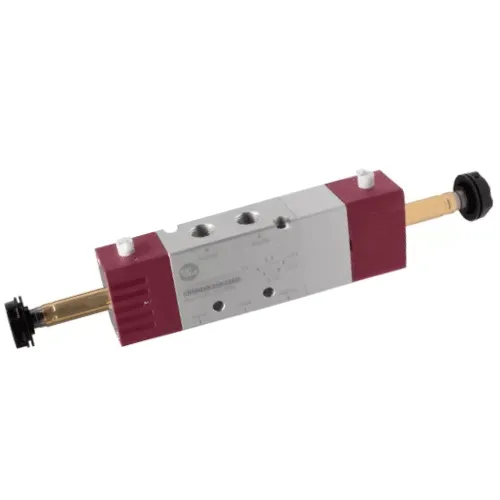

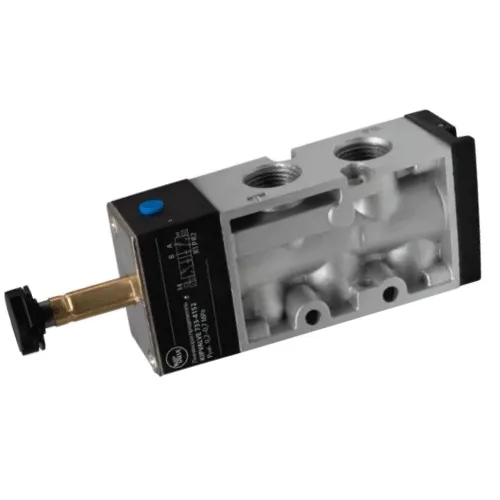

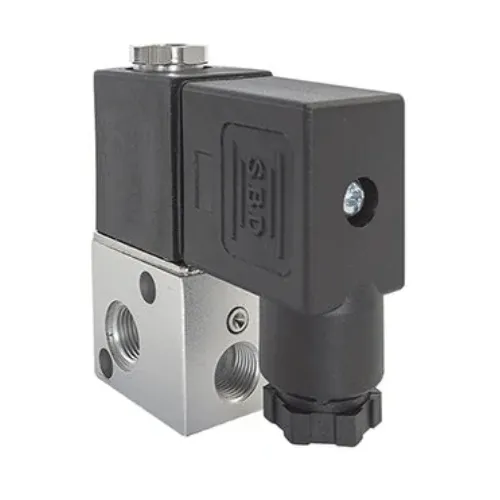

3. Пневмораспределители с электромагнитным управлением оснащены соленоидами, на которые подаются электрические сигналы. Во время их подачи генерируется электромагнитное поле, которое приводит в действие металлический якорь, воздействующий на исполнительный механизм.

Практическое применение пневмораспределителей

Пневмораспределители входят в состав практически любого пневматического оборудования. Они получили широкое практическое применение:

• на строительных площадках;
• в покрасочных цехах;
• в производстве емкостей из пластика;
• при изготовлении оконных пластиковых профилей;
• в производстве обуви и одежды;
• на автомойках и пр.
