pH, ОВП-метры XSON

Назначение pH, ОВП метров XSON

Устройства XSON-pH представляют собой измерительную систему, которая состоит из следующих компонентов:

• Измеритель. Электронный прибор, оснащенный электронной схемой для снятия показаний с сенсора и вычисления значений, дисплеем для отображения параметров, настроек и различной индикации, а также кнопками, с помощью которых осуществляется навигация по меню, настройка и конфигурирование.

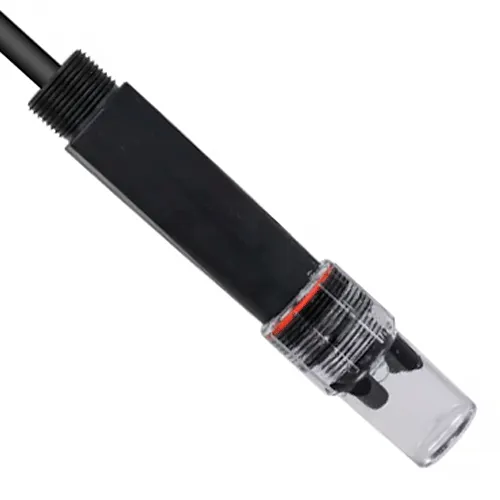

• Электроды выступают в роли первичного датчика. С его помощью измеряются ионы водорода для определения pH или активность электронов для оценки ОВП. Измерения являются посредственными, так как непосредственно измеряется только напряжение между электродами, по значению которых уже вычисляются требуемые параметры.

Корпус измерителя обладает высокой степенью защиты, поэтому может быть установлен в цеху рядом с точкой контроля. Для передачи показаний в АСУ ТП на «борту» имеется аналоговый выходной канал, который выдает токовый сигнал 4…20 мА, пропорциональный измерительной шкале, настроенной в приборе. Кроме этого, имеется интерфейс RS-485 для передачи по протоколу ModBus RTU, а также релейный выход.

Кроме этого, для удобства монтажа, эксплуатации и обслуживания для серии XSON-SUP доступны различные дополнительные приспособления:

• Протектор для защиты стеклянного электрода от повреждений.
• Проточная кювета для удобства установки и оперативного отбора проб.
• Усилитель сигнала для монтажа электродов удаленно от измерительного блока.

Преимущества pH или ОВП контроллеров XSON

Серия измерителей pH и ОВП XSON разработана и продумана для применения в промышленных условиях. Ее использование позволяет обеспечить постоянное и надежное измерение параметров на любом производстве. К основным достоинствам данных устройств следует отнести:

• Герметичный и прочный корпус стандарта NEMA. Предназначен для монтажа на дверцы шкафов и панелей. Может располагаться как в щитовой, так и в полевых условиях.
• Информативный и широкий экран с подсветкой. Все знаки и цифры хорошо различимы, даже на расстоянии. На лицевой панели также расположены светодиоды, которые могут быть настроены на срабатывание при достижении пороговых значений и других событий.
• Компактное габаритное исполнение. Прибор не займет много места, хорошо впишется даже в местах с ограниченным пространством.
• Простой пользовательский интерфейс. Настройка, конфигурирование и калибровка не требуют специальных знаний. Для выполнения любой операции хватает кнопок на лицевой панели, переключение между контролируемыми параметрами осуществляется в одно нажатие.
• Удобный функционал. Работает с различными типами электродов. Компенсация температуры происходит в автоматическом режиме.

Технология измерения pH и ОВП XSON

Технология измерения водородного показателя (pH) основывается на оценке разницы потенциалов на измерительном и эталоном электроде. Для этого в контролируемую среду помещается стеклянный электрод, который чувствителен к ионам водорода. Также вводится эталонный электрод, на котором величина потенциала уже известна (в современных моделях эти части находятся в едином корпусе датчика). Между ними возникает напряжение, которое измеряется с большим омическим сопротивлением. Электронная схема преобразовывает разность потенциалов в значение pH и выводит его на дисплей прибора.

Измерение окислительно-восстановительного потенциала в общих чертах схоже с контролем pH. Главное отличие заключается в электроде, на напряжение которого оказывают влияние все компоненты среды, которые могут взаимодействовать с электронами. Для этого метода используются электроды из платины, золота и серебра. Особенность этих металлов заключается в инертности. Они активно участвуют в реакции обмена электронами между окислителем, восстановителем и собой. Развивающий потенциал, чаще всего, находится в диапазоне от -1000 до 1000 мВ. Приборы серии XSON позволяют гарантировать точность измерения до ±5 мВ.

Применение pH/ОВП контроллеров XSON

Для оценки качественных характеристик жидких сред активно используется измерение параметра pH. От него зависит интенсивность протекания химических реакций, степень коррозионной агрессивности водных растворов, токсичности, загрязненности и многого другого. Постоянно контролируя это значение, можно всегда своевременно реагировать на отклонения технологического процесса и вносить необходимые коррективы.

Контроль ОВП также позволяет определить качественные свойства воды и различных напитков. Этот параметр напрямую влияет на здоровье человека, поэтому его измерение обязательно, а показатели для питьевой воды регламентируются ВОЗ.

Измерение ОВП и pH является очень важной частью технологического процесса в следующих отраслях промышленности:

• Водоподготовка, водоснабжение. Например, при очистке сточных вод.
• Химия и нефтехимия. Для оценки состояния среды и скорости протекания реакций.
• Пищевые производства. Контроль качества продукции и ее безопасности для потребителя.
• Сельское хозяйство. Например, измерения pH питательных растворов для гидропоники.
• Рыбные фермы. Поддержание оптимального состояния водных бассейнов и пр.

	Контроль рН сточных вод гальванического производства контролируемая среда: сточные воды		Контроль рН растительного масла в нейтрализаторе контролируемая среда: растительное масло
	Контроль рН воды для полива растений контролируемая среда: вода для полива растений		Контроль уровня рН битумной эмульсии контролируемая среда: битумная эмульсия
