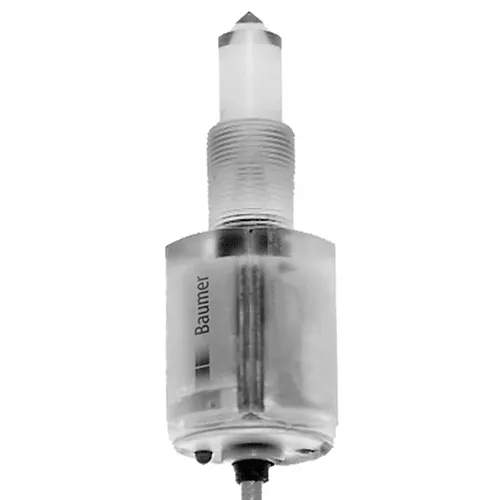

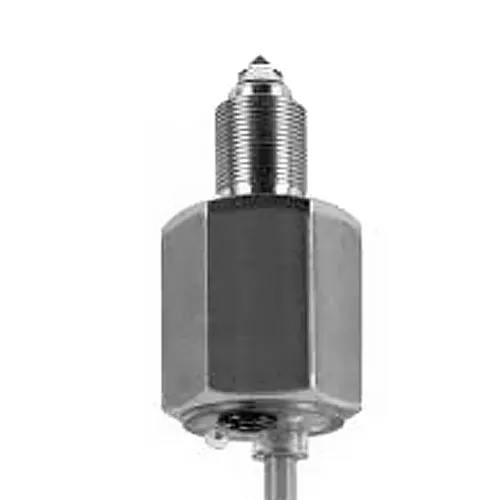

Оптические сигнализаторы жидкости

Принцип действия оптических сигнализаторов уровня жидкости

Индекс преломления пластмассы и воздуха, пластмассы и жидкости изменяются в большом диапазоне. Инфракрасный оптический луч полностью отражается  на границе пластмассы и воздуха, но полностью проходит через границу пластмассы и жидкости.

Когда датчик вне жидкости, инфракрасное излучение отражается призмой назад к приемнику. Когда датчик смочен жидкостью, только часть оптического инфракрасного излучения отражается назад к приемнику, в то время как большая часть излучения, не отражаясь, уходит в жидкость. Изменение уровня сигнала отслеживает встроенный фотоприемник и соответственно управляет переключением выходного контакта.

Применение оптических датчиков уровня жидкости

• Контроль уровня охлаждающей жидкости в радиаторах транспортных средств;
• Сигнализация предельного уровня воды в баках и резервуарах, установленных на автомобильном, железнодорожном или авиационном транспорте;
• Контроль уровня воды в кофеавтоматах и автоматах газированной воды;
• Сигнализация уровня других невзрывоопасных жидкостей.

Документация

Сертификаты:

• Декларация о соответствии TP TC 004/2011 на сигнализаторы уровня FineTek
