Искробезопасные датчики температуры EXI
Искробезопасные датчики температуры Ex i применяют для температурного контроля в технологических процессах, где возможно образование взрывоопасной газовой или пылевоздушной среды. Принцип искробезопасности основан на ограничении электрической энергии цепи до значений, при которых электрическая искра или нагрев элементов не могут стать источником воспламенения.
В разделе представлены термопары и термопреобразователи сопротивления в искробезопасном исполнении. В зависимости от модели используются термопары типа K (ТХА) и J (ТЖК), а также платиновые чувствительные элементы Pt100, Pt500 и Pt1000. Доступны решения для измерения температуры воздуха, воды, жидкостей, пара, горючих и негорючих газов, поверхностей, подшипников и других элементов технологического оборудования.
Конструкция подбирается под условия конкретной точки измерения. Можно выбрать датчик с кабельным выводом или коммутационной головкой, резьбовым либо фланцевым присоединением, сменным чувствительным элементом, различной длиной и диаметром погружной части. Отдельные исполнения рассчитаны на установку в системах вентиляции, трубопроводах, резервуарах, термопластавтоматах, экструдерах и других промышленных установках.
Модели искробезопасных датчиков температуры EXI
В таблице приведены основные серии датчиков и их характеристики. Конкретные параметры исполнения – длина, диаметр, присоединение, материал оболочки и схема подключения – определяются при подборе прибора.
| Модель / серия | Тип датчика | Чувствительный элемент | Диапазон, °C | Основное применение |
| TTKI / TTKGI | термопара | K (ТХА) | −40…+1200 | жидкости, воздух, горючие и негорючие газы |
| TTJGI | термопара | J (ТЖК) | −40…+700 | жидкости, воздух, газовые среды |
| TOPZ-842Exi | термосопротивление | Pt100 / Pt500 / Pt1000 | −50…+85 | воздух, вентиляция и кондиционирование |
| TTKE-365Exi / TTJE-365Exi | термопара | K / J | −40…+400 | элементы и узлы машин |
| TOPE-365Exi | термосопротивление | Pt100 / Pt500 / Pt1000 | −50…+400 | элементы и узлы машин |
| TTKE-363Exi / TTJE-363Exi | термопара | K / J | −40…+400 | оборудование, трубопроводы, подшипники |
| TOPE-363Exi | термосопротивление | Pt100 / Pt500 / Pt1000 | −50…+400 | технологическое оборудование |
| TOPE-361Exi | термосопротивление | Pt100 / Pt500 / Pt1000 | −40…+550 | оборудование и узлы машин |
| TOPE-244Exi | термосопротивление | Pt100 / Pt500 / Pt1000 | −40…+400 | поверхности трубопроводов |
| TOPGWN-5..Exi | термосопротивление | Pt100 / Pt500 / Pt1000 | −200…+550 | жидкости, вода, пар и газовые среды |
| TTKGWN-5…Exi / TTJGWN-5..Exi | термопара | K / J | −40…+550 | технологические емкости и трубопроводы |
| TTKSWG/T-1..Exi / TTJSWG/T-1..Exi | термопара | K / J | −40…+700 | процессы с резьбовым или фланцевым монтажом |
| TOPSWG/T-1..Exi | термосопротивление | Pt100 / Pt500 / Pt1000 | −200…+600 | жидкости, пар и газовые среды |
| TOPSW-..Exi | термосопротивление | Pt100 / Pt500 / Pt1000 | −200…+550 | высокотемпературное технологическое оборудование |
| TTKSW-..Exi / TTJSW-..Exi | термопара | K / J | −40…+550 | жидкости, вода, пар и газы |

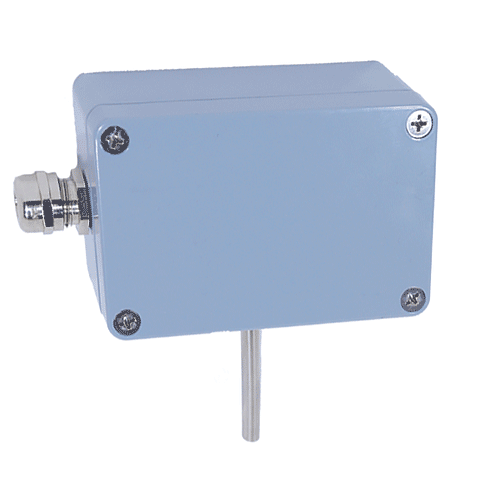

Искробезопасный датчик для измерения температуры окружающей среды TOPZ-842Exi Тип Pt100/Pt500/Pt1000 от -50 до 85°C класс B
TOPZ-842Exi ориентирован на контроль температуры окружающего воздуха и газовых сред. В зависимости от исполнения измерительным элементом служит Pt100, Pt500 или Pt1000.
Конструкция рассчитана, в частности, на применение в системах вентиляции и кондиционирования. Металлическая измерительная часть соединена с алюминиевым корпусом IP65, а подключение может выполняться по 3- или 4-проводной схеме. Доступны несколько вариантов длины чувствительной части.
Подробнее >>
Искробезопасный датчик для измерения температуры поверхности в исполнении Exi TOPE-244Exi Тип Pt100/Pt500/Pt1000 от -40 до 400°C класс B
TOPE-244Exi предназначен для контроля температуры поверхности трубопроводов. В зависимости от исполнения в качестве чувствительного элемента используется Pt100, Pt500 или Pt1000.
Измерительная часть выполнена из латуни и снабжена радиатором с увеличенной поверхностью теплообмена. Датчик закрепляется снаружи трубы при помощи хомута; предусмотрены исполнения для трубопроводов DN 15–200. Такая конструкция позволяет проводить измерения без врезки чувствительного элемента непосредственно в рабочую среду.
Скачать лист технических данных
Датчики температуры TOPE-361Exi, TTKE-361EXI и TTJE-361EXI
В серию входят:
- Искробезопасный датчик для измерения температуры элементов и узлов машин в исполнении Exi TOPE-361Exi Тип Pt100/Pt500/Pt1000 от -40 до 550°C класс B
- Искробезопасный датчик для измерения температуры элементов и узлов машин в исполнении Exi TTKE-361EXI Тип K ТХА от -40 до 1000°C класс 2
- Искробезопасный датчик для измерения температуры элементов и узлов машин в исполнении Exi TTJE-361EXI Тип J ТЖК от -40 до 700°C класс 2
Модели серии 361 имеют сходное конструктивное исполнение и различаются типом чувствительного элемента. TOPE-361Exi работает с термосопротивлениями Pt100, Pt500 или Pt1000, TTKE-361EXI оснащается термопарой K (ТХА), а TTJE-361EXI — термопарой J (ТЖК). Благодаря этому можно подобрать вариант под требуемый диапазон измерений — вплоть до +1000 °C для термопары типа K.
Измерительная оболочка выполняется из нержавеющей стали и выпускается длиной от 50 до 1000 мм. Доступны диаметры 3; 4; 4,5; 5; 6 и 8 мм, а для подключения применяется кабель в стекловолоконной либо силиконовой изоляции. Датчики могут контролировать температуру технологических сред, подшипников, термопластавтоматов, экструдеров и других элементов машин.
Скачать лист технических данных
Датчики температуры TOPE-363Exi, TTKE-363Exi и TTJE-363Exi
В серию входят:
- Искробезопасный датчик для измерения температуры элементов и узлов машин в исполнении Exi TOPE-363Exi Тип Pt100/Pt500/Pt1000 от -50 до 400°C класс B
- Искробезопасный датчик для измерения температуры элементов и узлов машин в исполнении Exi TTKE-363Exi Тип K ТХА от -40 до 400°C класс 2
- Искробезопасный датчик для измерения температуры элементов и узлов машин в исполнении Exi TTJE-363Exi Тип J ТЖК от -40 до 400°C класс 2
В зависимости от модели измерение выполняется платиновым термосопротивлением Pt100/Pt500/Pt1000 либо термопарой K или J. Все три исполнения рассчитаны на контроль температуры элементов оборудования и различных технологических сред.
Особенность серии 363 — оболочка из нержавеющей стали с приваренным резьбовым присоединением. Для установки можно выбрать длину измерительной части от 50 до 1000 мм, диаметр от 3 до 8 мм и подходящий размер монтажной резьбы. Датчики применяются для подшипников, экструдеров, термопластавтоматов, твердых поверхностей, а также воздуха, воды, пара, жидкостей и газов.
Скачать лист технических данных
Датчики температуры TOPE-365Exi, TTKE-365Exi и TTJE-365Exi
В серию входят:
- Искробезопасный датчик для измерения температуры элементов и узлов машин в исполнении Exi TOPE-365Exi Тип Pt100/Pt500/Pt1000 от -50 до 400°C класс B
- Искробезопасный датчик для измерения температуры элементов и узлов машин в исполнении Exi TTKE-365Exi Тип K ТХА от -40 до 400°C класс 2
- Искробезопасный датчик для измерения температуры элементов и узлов машин в исполнении Exi TTJE-365Exi Тип J ТЖК от -40 до 400°C класс 2
Серия 365 представлена моделями с термосопротивлениями Pt100/Pt500/Pt1000 и термопарами K и J. Конструкция рассчитана на установку непосредственно в контролируемые элементы и узлы промышленного оборудования.
Оболочка из нержавеющей стали выпускается длиной от 50 до 1000 мм и диаметром 3, 4, 5, 6 или 8 мм. Большой выбор резьбовых присоединений позволяет подобрать исполнение под существующее посадочное место. Для соединительного кабеля предусмотрена стекловолоконная или силиконовая изоляция. Среди возможных объектов измерения — подшипники, экструдеры, термопластавтоматы, поверхности деталей и различные технологические среды.
Скачать лист технических данных
Термопреобразователи TOPI-...Exi, TTKGI-...Exi, TTJGI-...Exi, TTTGI-...Exi
В группу входят:
- Искробезопасный термопреобразователь сопротивления в исполнении Exi TOPI-…Exi Тип Pt100/Pt500/Pt1000 от -200 до 600°C класс B
- Искробезопасная термопара Тип K ТХА от -40 до 1200°C в исполнении Exi TTKGI-…Exi класс 2
- Искробезопасная термопара Тип J ТЖК от -40 до 700°C в исполнении Exi TTJGI-…Exi класс 2
- TTTGI-...Exi — исполнение с термопарой типа T (ТМКн), диапазон измерения от -40 до 700°C, класс 2.
Общий технический лист объединяет термопреобразователи с головкой в исполнении Exi без наружной защитной оболочки. В зависимости от модификации используются Pt100/Pt500/Pt1000 либо термопары K, J и T. Для K диапазон достигает +1200 °C, для J и T — +700 °C.
Диаметр чувствительного элемента составляет 6 или 8 мм при исполнении в трубке и 3; 4,5; 6 или 8 мм — в оболочке. Минимальная длина — 100 мм. Для разных модификаций применяются нержавеющие стали и жаростойкий Inconel 600. Электрические соединения размещаются в коммутационной головке IP65.
Скачать лист технических данных
Искробезопасные термопары TTKI-…Exi и TTJI-…Exi
В группу входят:
- Искробезопасная термопара Тип K ТХА от -40 до 1200°C в исполнении Exi TTKI-…Exi класс 2
- Искробезопасная термопара Тип J ТЖК от -40 до 700°C в исполнении Exi TTJI-…Exi класс 2
TTKI-…Exi оснащается термопарой K (ТХА), а TTJI-…Exi — термопарой J (ТЖК). Обе модели предназначены для измерения температуры воздуха, жидких сред, а также горючих и негорючих газов.
Минимальная длина измерительной части составляет 100 мм, доступны диаметры 3; 4,5; 6 и 8 мм. Для TTKI-…Exi используются оболочки из нержавеющей стали или Inconel 600, для TTJI-…Exi — из нержавеющей стали. Датчики оснащаются коммутационной головкой IP65 с кабельным вводом.
Скачать лист технических данных
Датчики TOPP-1..Exi, TTKP-1..Exi и TTJP-1..Exi
В группу входят:
- Искробезопасный термопреобразователь сопротивления в исполнении Exi TOPP-1..Exi Тип Pt100/Pt500/Pt1000 от -200 до 550°C класс B
- Искробезопасная термопара Тип K ТХА от -40 до 700°C в исполнении Exi TTKP-1..Exi класс 2
- Искробезопасная термопара Тип J ТЖК от -40 до 700°C в исполнении Exi TTJP-1..Exi класс 2
Серия P включает термопреобразователи со сменным чувствительным элементом. В TOPP-1..Exi устанавливается Pt100, Pt500 или Pt1000, а TTKP-1..Exi и TTJP-1..Exi работают с термопарами K и J соответственно.
Защитная оболочка может иметь диаметр 12, 14 или 15 мм и длину от 100 до 3000 мм. Для нее используются различные марки стали, которые подбираются с учетом температурных условий. Коммутационная головка выполнена со степенью защиты IP65. Датчики предназначены для контроля воздуха, воды, жидких сред, пара, а также горючих и негорючих газов.
Скачать лист технических данных
Датчики TOPT-1..Exi, TTKT-1..Exi и TTJT-1..Exi
В группу входят:
- Искробезопасный термопреобразователь сопротивления в исполнении Exi TOPT-1..Exi Тип Pt100/Pt500/Pt1000 от -200 до 550°C класс B
- Искробезопасная термопара Тип K ТХА от -40 до 550°C в исполнении Exi TTKT-1..Exi класс 2
- Искробезопасная термопара Тип J ТЖК от -40 до 550°C в исполнении Exi TTJT-1..Exi класс 2
Главная конструктивная особенность серии T — фланцевое присоединение. Доступны исполнения с фланцем PN16 DN20 или DN25 с уплотнительной поверхностью B1, что позволяет устанавливать датчик непосредственно на трубопровод или технологический аппарат.
Оболочка из нержавеющей стали имеет диаметр 11 мм и выпускается длиной от 50 до 2000 мм. Конструкция предусматривает коммутационную головку IP65 и сменный чувствительный элемент. В зависимости от модели используется Pt100/Pt500/Pt1000 либо термопара K или J.
Скачать лист технических данных
Датчики TOPGB-1..Exi, TTKGB-1..Exi и TTJGB-1..Exi
В группу входят:
- Искробезопасный термопреобразователь сопротивления в исполнении Exi TOPGB-1..Exi Тип Pt100/Pt500/Pt1000 от -200 до 150°C класс B
- Искробезопасная термопара Тип K ТХА от -40 до 150°C в исполнении Exi TTKGB-1..Exi класс 2
- Искробезопасная термопара Тип J ТЖК от -40 до 150°C в исполнении Exi TTJGB-1..Exi класс 2
Серия GB рассчитана на измерения с верхней границей +150 °C. В зависимости от исполнения применяется платиновое термосопротивление или термопара K либо J.
Защитная оболочка из нержавеющей стали имеет диаметр 9 мм и может быть выполнена длиной до 2000 мм. Для присоединения к процессу предусмотрены резьбы M12x1,5 и G1/2, а электрическая часть размещается в коммутационной головке IP65. Датчики могут работать с воздухом, водой, жидкостями, паром и газовыми средами.
Скачать лист технических данных
Датчики TOPGN-1..Exi, TTKGN-1..Exi и TTJGN-1..Exi
В группу входят:
- Искробезопасный термопреобразователь сопротивления в исполнении Exi TOPGN-1..Exi Тип Pt100/Pt500/Pt1000 от -200 до 550°C класс B
- Искробезопасная термопара Тип K ТХА от -40 до 550°C в исполнении Exi TTKGN-1..Exi класс 2
- Искробезопасная термопара Тип J ТЖК от -40 до 550°C в исполнении Exi TTJGN-1..Exi класс 2
Серия GN объединяет исполнения со сменным чувствительным элементом Pt100/Pt500/Pt1000, K или J. Такая конструкция упрощает обслуживание: при необходимости измерительную вставку можно заменить отдельно от установленной защитной части.
Оболочка из нержавеющей стали выпускается диаметром 9, 11 или 14 мм и длиной от 50 до 2000 мм. Для монтажа доступны резьбовые присоединения M20x1,5, M27x2, G1/2, G3/4 и G1. Коммутационная головка имеет степень защиты IP65.
Скачать лист технических данных
Датчики TOPGWN-5..Exi, TTJGWN-5..Exi и TTKGWN-5…Exi
В группу входят:
- Искробезопасный термопреобразователь сопротивления в исполнении Exi TOPGWN-5..Exi Тип Pt100/Pt500/Pt1000 от -200 до 550°C класс B
- Искробезопасная термопара Тип J ТЖК от -40 до 550°C в исполнении Exi TTJGWN-5..Exi класс 2
- Искробезопасная термопара Тип K ТХА от -40 до 550°C в исполнении Exi TTKGWN-5…Exi класс 2
Семейство GWN также выполнено со сменным чувствительным элементом. TOPGWN-5..Exi работает с Pt100/Pt500/Pt1000, а термопарные варианты — с элементами J и K.
Нержавеющая защитная оболочка выпускается диаметром 9, 10, 11, 12 или 14 мм и длиной от 50 до 2000 мм. Для установки предусмотрены резьбы M20x1,5, M27x2, G1/2, G3/4 и 1/2NPT. Датчики оснащаются коммутационной головкой IP65 и рассчитаны на работу с воздухом, водой, паром, жидкими и газообразными средами.
Скачать лист технических данных
Датчики TOPSW-..Exi, TTKSW-..Exi, TTJSW-..Exi
В группу входят:
- Искробезопасный термопреобразователь сопротивления в исполнении Exi TOPSW-..Exi Тип Pt100/Pt500/Pt1000 от -200 до 550°C класс B
- Искробезопасная термопара Тип K ТХА от -40 до 550°C в исполнении Exi TTKSW-..Exi класс 2
- Искробезопасная термопара Тип J ТЖК от -40 до 550°C в исполнении Exi TTJSW-..Exi класс 2
Серия SW отличается массивной защитной оболочкой из котельной стали 1.7335 (15HM). В зависимости от модели внутри устанавливается Pt100/Pt500/Pt1000 либо термопара K или J. Чувствительный элемент выполнен сменным.
Для оболочки предусмотрены диаметры 18 и 24 мм и несколько вариантов длины от 100 до 260 мм. Электрические соединения находятся в головке IP65. Такие датчики подходят для технологических установок, где требуется прочная защитная конструкция при измерении температуры воздуха, воды, пара, жидкостей и газов.
Скачать лист технических данных
Датчики TOPSWG/T-1..Exi, TTKSWG/T-1..Exi и TTJSWG/T-1…Exi
В группу входят:
- Искробезопасный термопреобразователь сопротивления в исполнении Exi TOPSWG/T-1..Exi Тип Pt100/Pt500/Pt1000 от -200 до 600°C класс B
- Искробезопасная термопара Тип K ТХА от -40 до 700°C в исполнении Exi TTKSWG/T-1..Exi класс 2
- Искробезопасная термопара Тип J ТЖК от -40 до 700°C в исполнении Exi TTJSWG/T-1…Exi класс 2
Модели серии SWG/T имеют полую защитную оболочку из нержавеющей стали и сменную измерительную вставку. В термопреобразователе сопротивления используются Pt100/Pt500/Pt1000, в термопарных исполнениях — элементы K и J.
Способ монтажа можно подобрать под оборудование: доступны резьбы M20x1,5, G½ и 1/2NPT, а также фланцы PN16 DN20 и DN25. Длина защитной части составляет от 50 до 1000 мм. Серия предназначена для температурного контроля воздуха, воды, пара, жидких, горючих и негорючих газовых сред.
Скачать лист технических данных
Высокотемпературные термопары TTSC-22Exi, TTRC-22Exi и TTBC-22Exi
В группу входят:
- Искробезопасная термопара Тип S ТПП от 0 до 1500°C в исполнении Exi TTSC-22Exi класс 2
- Искробезопасная термопара Тип R ТПП от 0 до 1500°C в исполнении Exi TTRC-22Exi класс 2
- Искробезопасная термопара Тип B ТПР от -400 до 1600°C в исполнении Exi TTBC-22Exi класс 3
Эта группа рассчитана на высокотемпературные технологические процессы. TTSC-22Exi работает с термопарой S, TTRC-22Exi — с термопарой R, а TTBC-22Exi — с термопарой B. Максимальная температура измерения в зависимости от исполнения достигает +1600 °C.
Для защиты чувствительного элемента применяется высокотемпературная оболочка; доступны исполнения с корундовой керамикой. Длина измерительной части составляет от 200 до 2000 мм, предусмотрена коммутационная головка IP65. Такие термопары применяются, в частности, в плавильных и муфельных печах и других процессах с высокой рабочей температурой.
Скачать лист технических данных
Как выбрать искробезопасный датчик температуры EXI
При подборе датчика в первую очередь учитывают диапазон измеряемых температур и контролируемую среду. Для разных задач доступны термопреобразователи сопротивления Pt100, Pt500 и Pt1000, а также термопары K (ТХА), J (ТЖК), T (ТМКн) и высокотемпературные исполнения S, R и B.
Следующий критерий — конструкция точки измерения. Для установки непосредственно в элементы машин подходят компактные серии 361, 363 и 365. Для трубопроводов и технологических аппаратов можно выбрать погружные датчики с резьбовым или фланцевым присоединением, а при необходимости обслуживания без демонтажа защитной части — модели со сменным чувствительным элементом. Для контроля наружной поверхности труб предусмотрен TOPE-244Exi.
При выборе также учитывают длину и диаметр измерительной части, материал оболочки, тип присоединения, способ подключения и условия эксплуатации. Для работы во взрывоопасной зоне параметры датчика должны быть согласованы с характеристиками всей искробезопасной измерительной цепи, включая применяемые барьеры искрозащиты и подключаемое оборудование.
