Фитинги цанговые серии KS в Москве

Назначение цанговых пневматических фитингов

Цанговые пневматические фитинги – быстроразъемные устройства, предназначенные для соединения между собой металлических трубок и гибких шлангов, а также подключения пневмопроводов к узлам пневматического оборудования.

С помощью такого рода фитингов можно быстро монтировать пневматические системы разных по сложности конфигураций, а также видоизменять их в случае необходимости. Они позволяют подключаться к различным узлам пневматических устройств и установок, оснащенных резьбовыми монтажными соединениями. Это могут быть:

• Пневматические распределители;
• Устройства подготовки воздуха;
• Пневмоцилиндры;
• Пневматические приводы.

Модификации фитингов серии KS

Цанговый пневмофитинг серии KS выпускается в разных конструкционных исполнениях, которые отличаются формой и размерами. Купить фитинги можно в следующих исполнениях:

Фитинги с резьбой

Тип		Исполнение	Резьба	Диаметр трубки
	KS	Прямой с наружной резьбой	R1/8, R1/4, R3/8, R1/2	от 4 до 16 мм
	KSM-M	Прямой с наружной резьбой	M5, M6	от 4 до 6 мм
	KS-G	Прямой с наружной резьбой	R1/8, R1/4, R3/8, R1/2	от 6 до 16 мм
	KS-I	Прямой с наружной резьбой	R1/8, R1/4	от 6 до 8 мм
	KSF	Прямой с внутренней резьбой	R1/8, R1/4, R1/2	от 6 до 16 мм

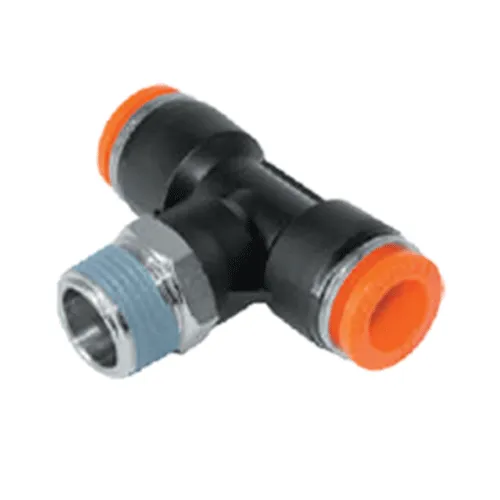

	KST	Соединительный Т-образный с резьбой	R1/8, R1/4, R3/8	от 4 до 6 мм
	KSL	Соединительный угловой с резьбой	R1/8, R1/4, R3/8, R1/2	от 4 до 16 мм
	KSL-M	Соединительный угловой с резьбой	M5, M6	от 4 до 6 мм
	KSL-G	Соединительный угловой с резьбой	R1/8, R1/4, R3/8, R1/2	от 6 до 16 мм
	KSLL	Удлиненный соединительный угловой с резьбой	R1/8, R1/4	от 6 до 8 мм

Соединительные фитинги без резьбы

Тип		Исполнение	Диаметр трубки
	KS	Соединительный прямой	от 4 до 12 мм
	KSL	Соединительный угловой	от 6 до 12 мм

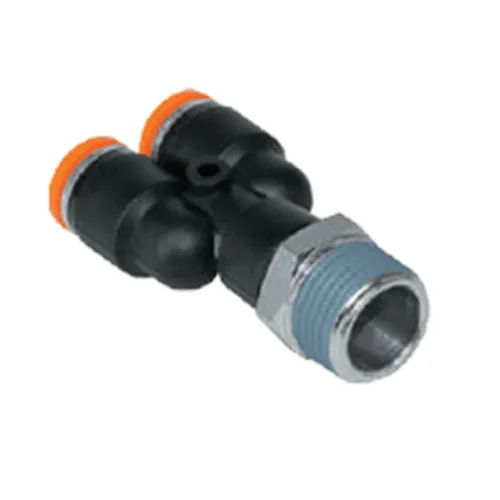

	KSY	Соединительный Y-образный	от 4 до 10 мм
	KST	Соединительный T-образный	от 6 до 16 мм

Преимущества пневмофитингов KS

Особенность цанговых пневмофитингов в их конструкции: устройства очень просто устанавливать и снимать, можно использовать многократно без ухудшения качества соединения. Среди основных преимуществ такого рода крепежных элементов следует выделить:

• Высокий уровень герметичности соединения.
• Уплотнение происходит по всей поверхности соединяемой/подключаемой трубки.
• Можно соединять/подключать трубки с разной толщиной стенки.
• Для уплотнения фитинга и трубки не нужно использовать дополнительные материалы в процессе монтажа.
• Монтаж очень простой и осуществляется быстро с помощью стандартного набора инструментов.

Принцип работы резьбовых фитингов серии KS

Резьбовые фитинги серии KS фиксируют на трубке или шланге посредством зажима внешней гайки. Внутрь трубки входит металлический штуцер с герметизирующими прокладками. Наличие диэлектрической прокладки обусловлено необходимостью защиты от статического электричества. Чтобы обеспечить высокую герметичность соединения, трубка/шланг обхватываются цангой. Она выполнена в виде разрезанного металлического кольца, которое создает равномерный обжим во время затягивания накидной гайки. Чтобы произвести монтаж, достаточно иметь ключ подходящего размера.

Безрезьбовые цанговые фитинги KIPVALVE используют для быстрой фиксации гибких пневмотрубок. Для этого в их конструкции предусмотрен специальный зажим с уплотняющим кольцом-манжетой. Подсоединяемая трубка вставляется внутрь фитинга до упора и фиксируется зажимом. Чтобы произвести демонтаж, нужно надавить на отпускное кольцо, размещенное на торце фитинга – это позволит разжать цангу и вынуть трубку.

Область применения цанговых фитингов KS

Пневматические цанговые фитинги получили широкое применение в коммунальном хозяйстве и на промышленных объектах. Чаще всего их используют:

• для создания герметичных соединений в вакуумных системах;
• в машино- и приборостроении;
• для подключения компрессорного и газотурбинного оборудования;
• для подключения КИПиА;

Конструкция фитингов KS

Цанговые фитинги для пневматики – устройства с простой и надежной конструкцией. Для монтажа достаточно будет наличие разводного или гаечного ключа подходящего размера. На трубке или шланге фитинг удерживается специальным обжимающим кольцом – цангой, а фиксируется посредством шестигранной накидной гайки. Фитинг цангового типа состоит из следующих элементов:

• металлический корпус со штуцером;
• диэлектрическая и герметизирующая прокладки;
• цанга;
• накидная гайка-фиксатор.
