Фитинги с накидной гайкой для пневмооборудования серии KN в Москве

Назначение фитингов с накидной гайкой

Фитинги с накидной гайкой KIPVALVE обеспечивают надежную фиксацию гибких и жестких элементов пневматических систем, работающих под высоким давлением.

С помощью пневматических фитингов обеспечивают высокую герметичность стыков отдельных элементов воздуховода и мест подключения трубок/шлангов к исполнительным узлам пневматической системы.

При использовании фитингов KIPVALVE, могут подключаться и соединяться пневматические распределители, фильтры, регуляторы, клапаны, цилиндры и др.

Модификации фитингов серии KN

Пневмофитинги с накидной гайкой выпускаются в разных конструкционных решениях, отличающихся между собой габаритными размерами.

Прямые фитинги с наружной резьбой

Габаритные размеры

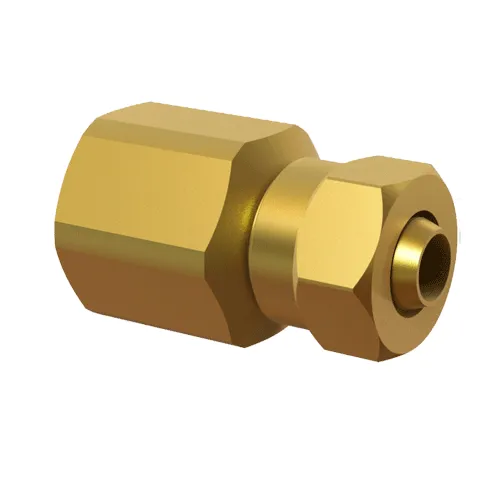

Прямые фитинги с внутренней резьбой

Габаритные размеры

Соединительные фитинги

Габаритные размеры

Соединительные угловые фитинги

Габаритные размеры

Преимущества пневмофитингов KN

Пневмофитинги с накидной гайкой выгодно отличаются от других деталей аналогичного предназначения:

• Высокие показатели герметичности соединений.
• Одно из самых простых и надежных конструкционных решений.
• Высокое качество уплотнения соединяемой трубки с фитингом без применения специальных уплотнителей.
• Нет необходимости обрабатывать поверхность трубки, чтобы обеспечить ей гладкость, требуемую для плотного контакта.
• Большой выбор типоразмеров фитингов.
• Можно использовать для соединения трубок разных размеров и различных материалов.
• При соединении есть возможность менять направление пневмопровода.
• Высокая коррозиеустойчивость за счет использования латуни.
• Простота и высокая скорость монтажа/демонтажа.
• Большой срок службы, возможность многократного применения.

Конструкционные особенности, принцип работы фитингов KN

Фитинги для пневмооборудования серии KN отличаются простотой и надежностью своей конструкции. Они имеют литой латунный корпус в прямом или угловом исполнении. Для установки фитинга на трубопровод используется штуцер с накидной гайкой, а для его крепления к оборудованию – внешняя или внутренняя резьба.

Чтобы присоединить трубку или шланг к фитингу, следует снять его накидную гайку и надеть на саму трубку. Далее ввести внутрь трубки соединительный штуцер и зафиксировать его положение накидной гайкой. Демонтаж пневматических фитингов проводится в обратной последовательности.

Герметичность соединения обеспечивается степенью прижима трубки к штуцеру накидной гайкой. Поэтому важно правильно подбирать размеры устанавливаемых фитингов, они должны соответствовать как внутреннему, так и внешнему диаметру присоединяемого пневмопровода.

Область применения пневматических фитингов KN

Пневматические фитинги с накидной гайкой – это составные элементы различных пневмосистем, используемых в составе промышленного и бытового оборудования, техники. В зависимости от конструкционного исполнения, функциональное назначение фитингов бывает следующих типов:

• Прямой. Предназначен для подключения трубопровода к исполнительному узлу пневматического оборудования. Фитинг прямой с наружной резьбой вкручивается в монтажное отверстие, проделанное в элементе оборудования, а фитинг прямой с внутренней резьбой накручивается на выступающий элемент соответствующего диаметра и с подходящей резьбой.
• Фитинг соединительный прямой. Предназначен для соединения между собой двух участков пневматических труб. Можно соединять трубки как одинаковых диаметров, так и разных.
• Фитинг соединительный угловой. Используют для соединения пневматического трубопровода в тех местах, где нужно изменить направление магистрали.
