Автоматы защиты двигателя серии NS2 в Москве

Назначение автоматических выключателей серии NS2

Автоматический выключатель двигателя Chint NS2 предназначен для обеспечения защиты отходящего кабеля и нагрузки (например, мотора) при коротком замыкании, перегрузке и обрыве.

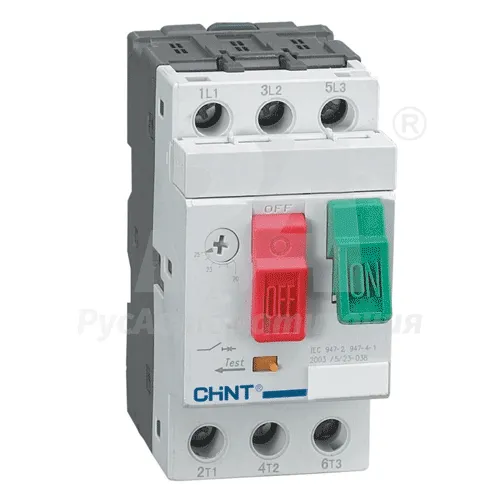

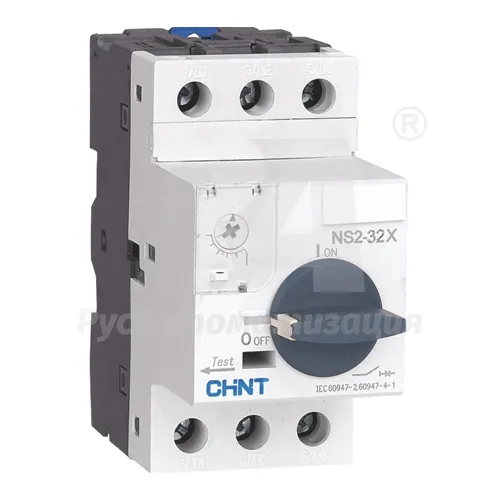

При любом из вышеперечисленных событий автомат мгновенно отключится и предотвратит подачу напряжения на неисправное оборудование. Также его можно использовать для ручного запуска электромоторов. Для этого устройства оснащены удобной поворотной ручкой или клавишным выключателем в зависимости от модели.

Преимущества и особенности автоматов Chint NS2

Серия автоматических выключателей двигателя NS2 сочетает в себе компактные габариты и высокую коммутационную износостойкость. Говоря о габаритах, следует отметить, что формфактор устройств полностью соответствует моделям автоматов многих производителей, официально ушедших с российского рынка. Поэтому автоматы Chint являются отличной заменой, которую легко интегрировать в уже работающие системы управления.

Из других достоинств автоматов защиты двигателя NS2 следует выделить:

• Возможность регулировки диапазона номинального тока. Для этого имеется специальный поворотный механизм на лицевой части автомата.
• Повышенная надежность для работы в сложных условиях. Допустимый рабочий диапазон температур – от -25 до +70 градусов.
• Исключение ложных срабатываний при пуске. Магнитный расцепитель настроен на 12-ти кратное превышение тока. Это позволяет обеспечить четкий и стабильный пуск оборудования под нагрузкой.
• Возможность расширения функционала устройства. На АЗД Chint NS2 можно установить:
  • Расцепитель минимального напряжения – позволяет защитить оборудование при падении напряжения ниже 70% от номинала.
  • Независимый расцепитель – позволяет выполнить отключение автомата дистанционно.
  • Два боковых и один фронтальный дополнительный контакт – для индикации положения и срабатывания в системах автоматики и схемах управления.

Принцип работы автоматических выключателей двигателя NS2

Трехфазные автоматические выключатели серии NS2 обеспечивают защиту электромотора по всем трем фазам. Для этого в конструкции устройства имеются следующие элементы:

1. Тепловой расцепитель – представляет собой биметаллическую пластину. Состоит из токопроводящей шины и гибкого медного проводника. Элементы имеют разный линейный коэффициент теплового расширения. Если ток превышает расчетные значения, то элементы нагреваются, что приводит к срабатыванию механизма расцепления.
2. Магнитный расцепитель – это катушка индуктивности с подвижным сердечником. Механизм реагирует на мгновенное возрастание тока, которое происходит при коротком замыкании. Механизм отключения срабатывает за счет образования мощного магнитного поля на катушке.
3. Дугогасящая камера – выполнена в виде решетки, которая способствует предотвращению горения и быстрому гашению электрической дуги. Это значительно повышает ресурс контактных соединений.

Все эти элементы обеспечивают бесперебойную работу силовых агрегатов в номинальных значениях тока. При возникновении сверхтоков, не типичных для нормального режима работы оборудования, происходит срабатывание одного из элементов.

Применение трехфазных автоматов серии NS2

Трехфазные автоматы серии NS2 относятся к категории применения АС-3. Поэтому они оптимально подходят для подключения электромоторов с короткозамкнутым ротором, чьи пусковые токи достигают 5–7 крат от номинала.

Автоматические выключатели подходят для оборудования с низкой и средней интенсивностью включения – не более 20–30 раз в час. Поэтому моторы, подключенные через АЗД, могут управлять следующими видами оборудования:

• эскалаторы;
• конвейеры – цепные и ленточные;
• насосные установки;
• компрессорные аппараты;
• электрозадвижки и клапана;
• ковшовые элеваторы;
• строительное оборудование – бетономешалки, смесители;
• кондиционеры и многое другое.

Технические характеристики трехфазных автоматических выключателей NS2

Из основных технических характеристик линейки трехфазных автоматических выключателей NS2 следует выделить:

• Диапазон номинального тока: от 0,16 до 80 А
• Максимальное рабочее напряжение: до 690 В, 50/60 Гц
• Категория применения: АС-3
• Рекомендуемое максимальное количество включений в час: для NS2-80 не более 25 раз, для всех остальных не больше 30 циклов
• Способ монтажа: на DIN-рейку шириной 35 мм
• Сечение подключаемых проводников: в зависимости от номинального тока от 1 до 25 мм²

Документация

Более подробную техническую информацию об автоматических выключателях двигателя CHINT NS2 вы можете получить из следующей документации:

• Каталог автоматов защиты двигателя Chint NS2
• Технический паспорт на автоматы защиты двигателя NS2
