Шкафы управления освещением для промышленных объектов и инженерных систем

Автор: Дмитрий Слесарев Время прочтения: 9 мин.

На промышленных предприятиях, в складских комплексах, логистических терминалах и инфраструктурных объектах система освещения должна работать стабильно, безопасно и с минимальным участием персонала. При большом количестве световых линий ручное управление становится неэффективным: усложняется контроль режимов работы, возрастает нагрузка на обслуживающий персонал, увеличивается риск травм.

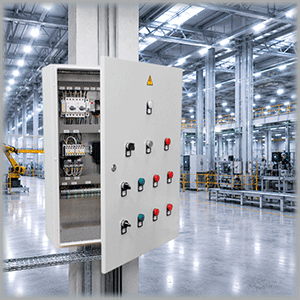

Шкафы управления освещением (ШУО) предназначены для управления внутренними и наружными световыми линиями на различных объектах. ШУО используются в составе комплексной автоматизации, в локальных системах управления и бытовой сфере.

Назначение шкафа управления освещением

В зависимости от назначения применяются:

• ШУ-ВО – для внутреннего освещения;
• ШУ-НО – для наружного освещения.

Шкафы управления (ШУ) данного типа применяются на объектах:

• производственных помещениях;
• помещениях с особыми условиями освещения – газово-, взрыво-, пожароопасных объектах;
• складских комплексах;
• логистических центрах;
• парковках и стоянках;
• наружном освещении территорий;
• инженерной инфраструктуре;
• промышленных площадках;
• технических и вспомогательных объектах;
• домах;
• пунктах контроля освещения улиц;
• коммуникационных, подземных сооружениях и т.д.

Функции шкафа управления освещением

Шкаф управления обеспечивает:

• включение и отключение подключенных контуров по заданному алгоритму;
• автоматическую работу по сигналу фотореле;
• программирование времени включения/отключения;
• распределение нагрузки между подключениями;
• ручное переключение отдельных контуров;
• дистанционный контроль через облачный сервис;
• защиту линий питания и подключенного оборудования;
• автоматический ввод резерва питания.

Режимы работы ШУО

Ручной режим

В ручном режиме включение света выполняется переключателями, установленными внутри или снаружи шкафа в зависимости от требований. В каждом контуре предусмотрен отдельный переключатель для независимого включения и отключения.

Ручной режим используется:

• при проведении пусконаладочных работ;
• во время технического обслуживания;
• при работе с отдельными контурами;
• в нестандартных условиях эксплуатации оборудования как освещения, так и в целом.

Даже при отключении автоматики или отсутствии связи с диспетчерским сервисом сохраняется возможность локального включения и отключения.

Автоматический режим

В автоматическом режиме работа выполняется по сигналу фотореле с учетом уровня естественной освещенности.

Программирование времени включения/отключения позволяет поддерживать заданный график работы оборудования, исключить ошибки персонала и снизить расход электроэнергии.

При настройке шкафа наши инженеры определяют все необходимые параметры:

• какие световые группы будут включаться;
• последовательность подключения линий;
• интервал времени между включением отдельных групп.

Поэтапное включение снижает пусковые токи, уменьшает нагрузку на электрическую сеть и увеличивает срок службы осветительного оборудования.

Отключение в заданное время позволяет снизить непроизводительное энергопотребление, что особенно важно при росте тарифов на электроэнергию и ограничении доступных энергетических мощностей на предприятии.

Дистанционное управление и диспетчеризация

В дистанционном режиме управление выполняется удаленно на территории протяженности охвата сети. Для этого шкаф комплектуется программируемым реле совместно с сетевым шлюзом.

Передача данных выполняется через облачный сервис OwenCloud с применением GSM, Wi-Fi или Ethernet-соединения. Это позволяет:

• автоматически включать и отключать свет;
• контролировать состояние световых групп;
• изменять алгоритмы работы;
• получать информацию о состоянии оборудования;
• оперативно реагировать на аварийные ситуации;
• интегрировать шкаф в систему диспетчеризации объекта.

Удаленный доступ особенно актуален для:

• территориально распределенных объектов;
• наружных световых сетей предприятий;
• парковок и стоянок;
• складских комплексов;
• инженерной инфраструктуры;
• производственных площадок;
• объектов бытовой сферы.

Конструктивные особенности шкафа

Выбор конфигурации шкафа зависит от условий:

• количества групп освещения;
• мощности подключаемой нагрузки;
• эксплуатации;
• способа монтажа;
• характеристик питающей сети.

Шкаф рассчитан на несколько световых групп.

При заказе оборудования необходимо уточнить сечение подключаемого кабеля для корректного подбора вводных и коммутационных элементов.

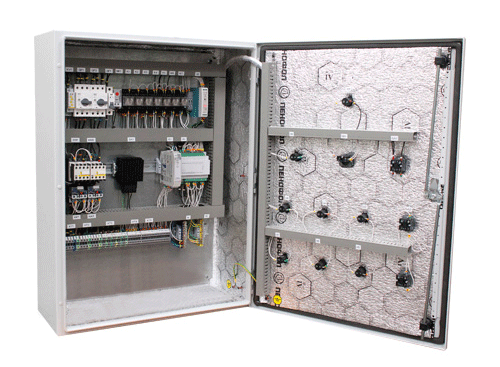

Исполнение для наружной установки

Для эксплуатации на открытых площадках шкаф изготавливается:

• с утеплением корпуса;
• с системой внутреннего обогрева;
• в корпусе со степенью защиты от IP54 до IP66, если необходима вентиляция шкафа – до IP55.

Исполнение IP66 обеспечивает надежную защиту оборудования от факторов:

• пыли;
• влаги;
• атмосферных осадков;
• перепадов температуры;
• внешних механических воздействий.

Благодаря этому шкаф может устанавливаться непосредственно на улице без дополнительного защитного помещения.

Функции электрической защиты

Предусмотрены защиты:

• от перекоса фаз;
• от перегрузки.

Встроенные защитные функции повышают надежность эксплуатации осветительной сети и снижают риск отказа оборудования. Качество сборки и наличие сертификатов соответствия ТР ТС подтверждает надежность сборки электрощитового оборудования и качество комплектующих. Это обеспечивает долгий срок работы оборудования.

Дополнительные опции

В зависимости от требований объекта ШУ может комплектоваться дополнительными опциями:

• счетчиком электроэнергии;
• дополнительными группами;
• увеличением мощности групп;
• стойкой для напольной установки шкафа.

Модульная архитектура шкафа позволяет адаптировать оборудование под особенности конкретного объекта и требования заказчика.

Преимущества применения ШУО

Использование шкафа управления освещением позволяет:

• автоматизировать работу световых контуров;
• поддерживать заданный график включения и отключения;
• снизить риски нарушения техники безопасности;
• сократить время работы оборудования без производственной необходимости;
• уменьшить нагрузку на обслуживающий персонал;
• снизить затраты на электроэнергию;
• повысить стабильность работы подключенных потребителей;
• контролировать состояние оборудования через удаленный доступ.

Специалисты компании «РусАвтоматизация» разрабатывают и изготавливают ШУ под параметры конкретного объекта с учетом количества групп, мощности нагрузки и условий эксплуатации. Конфигурация оборудования подбирается индивидуально под требования заказчика и особенности инженерной системы.

Итог

Шкафы управления освещением применяются для автоматизации внутренних и наружных световых линий на промышленных и инфраструктурных объектах. ШУО позволяют поддерживать заданный график работы оборудования; снижать опасность на слабоосвещенных участках и в условиях плохой видимости (при тумане, паре, пыли, взвесях) как для оборудования, так и для людей (например, на лестничных маршах, пролетах и т. д.); выполнять автоматический сбор информации о наличии/отсутствии освещения на участках повышенного внимания; сокращать затраты на электроэнергию и эксплуатацию объекта.
