| INNOVERT | LENZE | |||||||

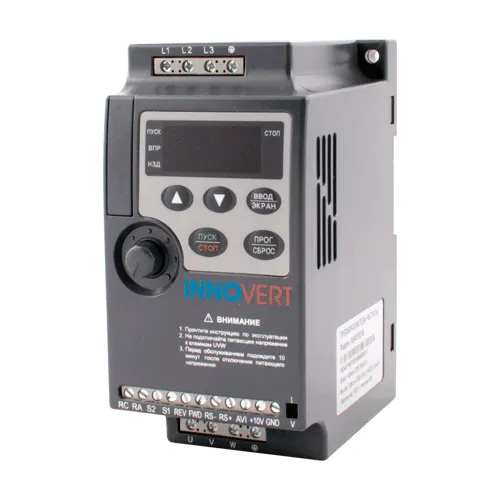

| ISD mini | ISD | IBD | IVD | IPD (IP65) | IDD | ESMD | ESV | |
| Применения ПЧ | общепром | общепром | общепром | двигатели вентиляторов | пыле-влаго- защищенный корпус |
для однофазных двигателей | общепром | общепром |
| Мощность, кВт | 0.25 - 2.2 | 3.0 - 11.0 | 15.0-560.0 | 0.4 - 110.0 | 0.75 - 11.0 | 0.4 - 2.2 | 0.25-22.0 | 0.25 - 45.0 |
| Напряжение вход | 220В 1 фаза 380В 3 фазы | 220В 1 фаза 380В 3 фазы | 380В 3 фазы | 380В 3 фазы | 220В 1 фаза 380В 3 фазы | 220В 1 фаза | 220В 1 фаза 380В 3 фазы | 220В 1 фаза 380В 3 фазы |
| Напряжение выход | 220В 3 фазы 380В 3 фазы | 220В 3 фазы 380В 3 фазы | 380В 3 фазы | 380В 3 фазы | 220В 3 фазы 380В 3 фазы | 220В 1 фаза | 220В 3 фазы 380В 3 фазы | 220В 3 фазы 380В 3 фазы |
| Дискретные входы | 4 | 6 | 8 | 6/8 в зависимости от мощности | 4 | 6 | 3 | 3/4 в зависимости от мощности |
| Аналоговые входы | 1 выбирается переключ. I/V на корпусе (4-20 мА / 0-10 В) | 2 входа (1 по току + 1 по напряжению) | 2 входа (1 по току + 1 по напряжению) | 2 входа (1 по току + 1 по напряжению) (не использ. у моделей IVD(A)) |
2 входа (1 по току + 1 по напряжению) | 2 входа (1 по току + 1 по напряжению) | 1 выбирается в параметре C34 (по току / по напряжению) | 2 (1 по току + 1 по напряжению) |
| Внутренний источник питания | 10В 20мА | 10В 20мА | 10В 20мА, 24В 100мА | 10В /10В, 24В 100мА в зависимости от мощности (не использ. у моделей IVD(A)) |
10В 20мА, 24В 100мА | 10В 20мА | 10В 10мА,12В 20мА | 10В 10мА,12В 50мА |
| Транзис- торные выходы |
нет | 1 (NPN) 48В, 50мА | 2 (NPN) 24В, 100мА | 1/2 (NPN) , в зависимости от мощности 48В 50мА/24В, 100 мА (не использ. у моделей IVD(A)) |
нет | 1 (NPN) 48В 50мА | 0/1 в зависимости от напряжения питания 24В 50мА | 1 (NPN), 24В, 50мА |
| Релейные выходы | 1 (NO) 250В 1А, 30VDC 1А | 1 (NO/NC) 250В 1А, 30VDC 1А | 1 (NO/NC) 250В 3А, 30VDC 3А | 1 (NO/NC) в зависимости от мощности 250В 1А, 30VDC 1А /250В 3А, 30VDC 3А (не использ. у моделей IVD(A)) |
1 (NO/NC)/2 (NO) в зависимости от мощности 250В 3А | 1 (NO/NC) 250В 3А, 30VDC 3А | 1 (NO) 250В 3А, 24VDC 2А | 1 (NO) 250В 3А, 24VDC 2А |
| Аналоговые выходы | нет | 1 (0-10В) | 2(0-10В, 4-20 мА) | 2(0-10В, 4-20 мА) (не использ. у моделей IVD(A)) |
нет | 1 (0-10В) | 0/1 (0-10В) в зависимости от напряжения питания | 1 (0-10В) |
| ПИД регулятор | есть | есть | есть | есть (не использ. у моделей IVD(A)) |
есть | есть | есть | есть |
| Автоподхват | есть | есть | есть | есть | есть | нет | есть | |
| Предустанов- ленные скорости |
15 | 15 | 15 | 15 (не использ. у моделей IVD(A)) |
15 | 15 | 2 | 7 |
| порт RS485 | есть | есть | есть | есть (не использ. у моделей IVD(A)) |
есть | есть | нет / есть в зависимости от напряжения питания | до 7.5 кВт через сетевую плату (опция)/от 11 кВт есть |
| PLC | есть | есть | есть | есть (не использ. у моделей IVD(A)) |
есть | есть | нет | нет |
| Защита корпуса | IP20 | IP20 | IP20 | IP20 | IP65/IP54 в зависимости от мощности | IP20 | IP20 | IP31/IP65 |
| Встроенный силовой ключ для тормозного резистора | нет | встроенный | до 30 кВт встроенный, от 37 кВт внешний | не использ. | нет | встроенный | внешний | внешний |
| Встроенный датчик температуры | нет | нет | есть | нет / есть в зависимости от мощности | есть | нет | есть | есть |
| Панель управления | несъёмная (выносная клавиатура - опция) | съёмная | съёмная | съёмная от 3 кВт и выше (съёмная у моделей IVD(A)) |
съёмная | съёмная | несъёмная (выносная клавиатура - опция) | несъёмная (выносная клавиатура - опция) |
