Особенности применения ротационных датчиков уровня в зерносушилках

Автор: Дмитрий Слесарев Время прочтения: 15 мин.

Контроль уровня зерна – одна из базовых функций автоматизации зерносушильного комплекса. От своевременного получения сигнала зависит работа норий, транспортеров, шнеков и другого технологического оборудования. Ошибки при определении уровня могут привести к переполнению емкостей, остановке транспортных линий, работе механизмов без продукта и снижению производительности комплекса.

Для этого используют различные типы сигнализаторов. Наибольшее распространение при работе с зерном получили ротационные датчики, которые также называют флажковыми или лопастными сигнализаторами. Их ценят за простоту обслуживания и устойчивость к тяжелым условиям эксплуатации.

Почему именно ротационные датчики стали стандартом для зерносушилок

Для таких задач оптимально подходят ротационные сигнализаторы. Они работают по простому механическому принципу, не зависят от цвета зерна, его влажности или диэлектрических свойств и сохраняют работоспособность даже при высокой концентрации пыли.

Ротационные сигнализаторы применяются:

• в зерносушильных комплексах;
• на элеваторах;
• в силосах хранения;
• на комбикормовых производствах;
• в мукомольной промышленности.

Принцип работы ротационного датчика

Простая конструкция – одна из причин высокой надежности ротационных сигнализаторов. Основными элементами являются:

• электродвигатель;
• редуктор;
• вал с лопастью;
• механизм контроля крутящего момента;
• микропереключатель;
• герметичный корпус с клеммной коробкой.

В нормальном режиме двигатель медленно вращает лопасть. Когда зерно достигает уровня установки прибора, сопротивление вращению резко возрастает. Механизм фиксирует изменение крутящего момента, после чего встроенный переключатель изменяет состояние контактов и передает сигнал в шкаф управления.

После снижения уровня зерна лопасть снова освобождается, двигатель продолжает вращение, а датчик возвращается в исходное состояние.

Такой принцип обеспечивает стабильную работу без сложной настройки и делает ротационные сигнализаторы одним из самых надежных средств дискретного контроля уровня сыпучих материалов.

Где устанавливают лопастные сигнализаторы

В зерносушильном комплексе контроль уровня требуется сразу в нескольких технологических узлах. Место установки определяется задачами автоматизации и особенностями технологического процесса. Чаще всего сигнализаторы устанавливают на:

• приемные бункеры;
• накопительные емкости;
• силосы хранения;
• загрузочные бункеры зерносушилки;
• разгрузочные бункеры;
• транспортные линии;
• нории;
• шнековые транспортеры.

Верхний сигнализатор подает сигнал при заполнении бункера и предотвращает его переполнение. Нижний контролирует минимальный уровень и защищает транспортное оборудование от работы без продукта.

Один из примеров подобного решения – система автоматического предотвращения переполнения силосов с зерном, реализованная специалистами «РусАвтоматизации».

Подробнее в статье о выборе датчиков уровня для зерновых силосов.

Особенности работы датчиков в зерносушилках

К основным относятся:

Для большинства зерновых культур стандартных ротационных лопастей достаточно, однако при работе с легкими материалами нужно обращать внимание на минимальную насыпную плотность, указанную производителем.

При проектировании современных зерносушильных комплексов вопросы контроля уровня рассматриваются совместно с автоматизацией транспортировки и хранения зерна. Подробнее эта тема раскрыта в статье: Автоматизация элеваторов: проблемы и решения.

Почему ротационные датчики остаются востребованными

Основные достоинства:

• стабильная работа при высокой концентрации пыли;
• независимость от цвета и влажности зерна;
• простая механическая конструкция;
• надежная работа при вибрации;
• возможность установки сверху или сбоку емкости;
• удобное подключение к системам автоматизации;
• доступность обслуживания и запасных частей.

Подобные решения применяются не только в зерносушильных комплексах, но и на предприятиях мукомольной промышленности, где сигнализаторы используются для контроля заполнения технологических емкостей и автоматизации транспортировки продукта.

Пример такого проекта: Мукомольное оборудование.

Какие ограничения необходимо учитывать

Такие устройства:

• предназначены только для сыпучих материалов;
• не выполняют непрерывное измерение уровня;
• требуют механического контакта с продуктом;
• нуждаются в периодической очистке;
• могут испытывать повышенную нагрузку при сводообразовании или попадании посторонних предметов.

Для непрерывного измерения уровня и высокой скорости отклика нужно рассматривать другие типы приборов.

Сравнение ротационных датчиков с другими технологиями

Выбор типа датчика зависит от конкретной задачи автоматизации. Для сигнализации достижения заданного уровня ротационные модели часто оказываются наиболее экономичным решением.

На что обратить внимание при выборе

Основные критерии выбора:

• рабочее напряжение питания;
• материал корпуса и лопасти;
• степень защиты корпуса;
• диапазон рабочих температур;
• минимальная насыпная плотность продукта;
• возможность вертикального и горизонтального монтажа;
• наличие взрывозащищенного исполнения;
• доступность сервисного обслуживания и запасных частей.

При установке датчика нужно выбрать правильное место. Его размещают вне зоны прямого падения зерна, чтобы снизить механическую нагрузку на лопасть и увеличить срок службы оборудования.

Пример подбора ротационного датчика для зерносушилки

Для большинства зерносушильных комплексов достаточно промышленного ротационного сигнализатора с релейным выходом, степенью защиты не ниже IP65, возможностью вертикального и бокового монтажа и рабочей температурой до +80 °C.

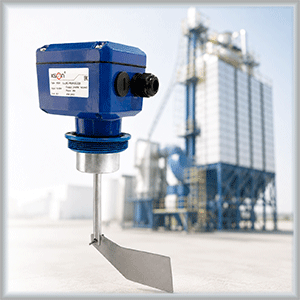

Этим требованиям соответствует серия XSON ILT, предназначенная для контроля уровня зерна и других сыпучих материалов.

При выборе между моделями достаточно определить напряжение питания шкафа управления – механическая часть датчиков одинакова.

Применение ротационных датчиков в зерносушильных комплексах

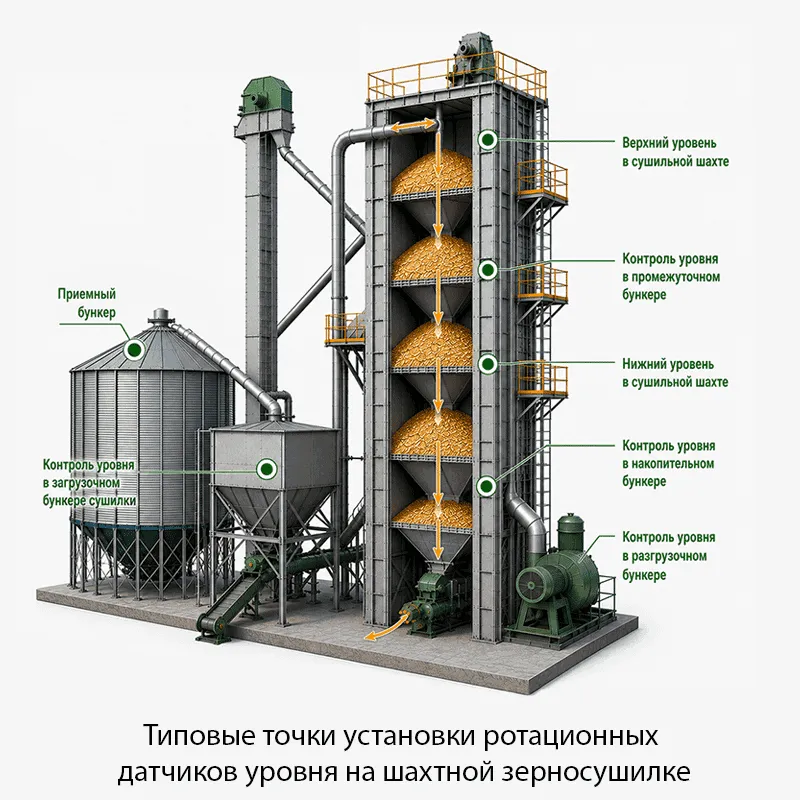

Шахтные зерносушилки СП-50, СП-75, СП-100, СП-130 и др.

Ротационные датчики устанавливают в приемных и накопительных бункерах, а также на участках загрузки и выгрузки зерна. По их сигналам система автоматически включает или останавливает транспортное оборудование, предотвращает переполнение емкостей и исключает работу механизмов без продукта. Это обеспечивает равномерную загрузку сушильных шахт и непрерывность технологического процесса.

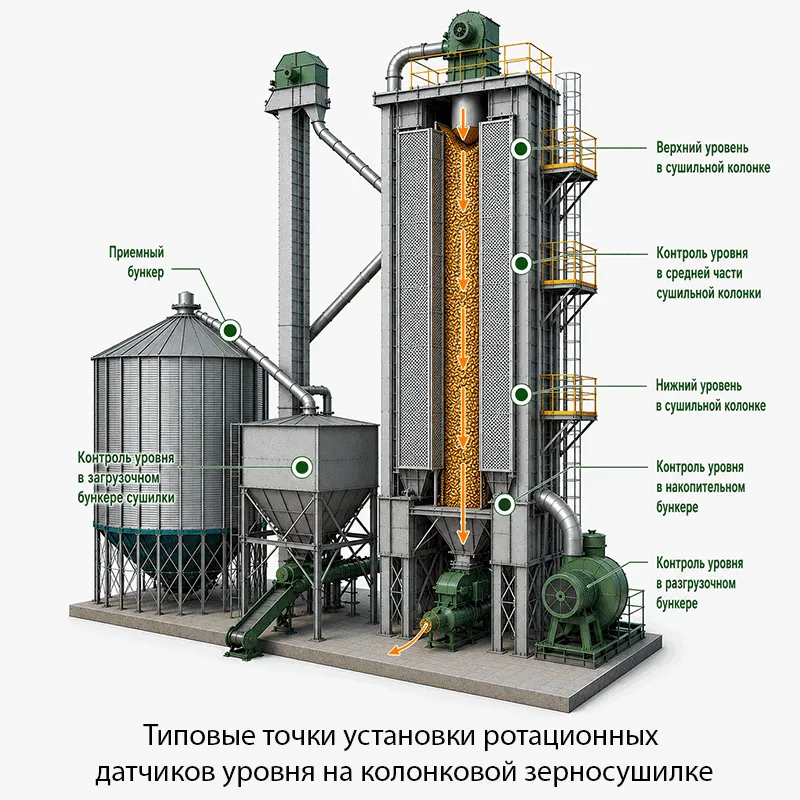

Колонковые зерносушилки СЗТ-30, СЗТ-45, СЗТ-60 и др.

В колонковых сушилках датчики уровня обеспечивают заполнение загрузочных устройств и накопительных бункеров в заданных пределах, участвуют в управлении нориями и транспортерами, а также поддерживают непрерывную подачу зерна через сушильную колонну. Это особенно важно при высокой производительности комплекса, когда даже кратковременные перебои в подаче материала могут снизить эффективность сушки.

Во многих проектах датчики работают совместно с системой автоматического управления, которая координирует работу транспортного оборудования, теплогенераторов и зерносушилки. Такой подход снижает влияние человеческого фактора, уменьшить вероятность аварийных ситуаций и обеспечить непрерывную работу линии сушки зерна.

Типичные неисправности и обслуживание

Причины снижения работоспособности:

• налипание влажного зерна или зерновой пыли на лопасть;
• образование сводов в бункерах;
• попадание посторонних предметов;
• износ механических элементов при длительной эксплуатации;
• нарушение герметичности корпуса или кабельных вводов.

Для поддержания надежной работы рекомендуется:

• регулярно очищать лопасть от налипшего материала;
• проверять свободное вращение вала;
• контролировать состояние уплотнений и кабельных вводов;
• проверять надежность крепления;
• при необходимости корректировать чувствительность в соответствии с насыпной плотностью продукта.

Регулярное обслуживание снижает риск ложных срабатываний, продлевает срок службы оборудования и уменьшает вероятность внеплановых остановок зерносушильного комплекса.

FAQ: вопросы и ответы о применении флажковых сигнализаторов в зерносушилках

Какие датчики уровня лучше использовать в зерносушилках?
Для контроля верхнего и нижнего уровня зерна чаще всего применяют ротационные датчики. Они устойчивы к запыленности, не зависят от влажности зерна и подходят для работы в тяжелых условиях эксплуатации.

Где обычно устанавливают ротационные датчики?
Наиболее распространенные места установки – приемные и накопительные бункеры, силосы, загрузочные и разгрузочные устройства зерносушилок, а также транспортные линии, нории и шнековые транспортеры.

Можно ли использовать один датчик для разных зерновых культур?
Да, если его характеристики соответствуют насыпной плотности материала. Большинство стандартных моделей применяют для пшеницы, ячменя, кукурузы, ржи, подсолнечника и других распространенных зерновых культур.

Чем ротационный датчик отличается от вибрационного?
Ротационные сигнализаторы определяют положение продукта по сопротивлению вращению лопасти, а вибрационные – по изменению частоты колебаний чувствительного элемента. Для задач дискретного контроля уровня зерна ротационные модели обычно оказываются более экономичным решением.

Подходят ли лопастные сигнализаторы для работы с влажным зерном?
Да. Влажность зерна не влияет на принцип работы прибора. Однако при повышенной влажности возрастает вероятность налипания материала, поэтому рекомендуется периодически очищать лопасть.

Нужна ли взрывозащита?
Если оборудование устанавливается во взрывоопасной зоне с возможным образованием взрывоопасной концентрации зерновой пыли, рекомендуем применять датчики во взрывозащищенном исполнении в соответствии с требованиями проекта.

Как часто необходимо обслуживать датчики?
Периодичность обслуживания зависит от условий эксплуатации. Обычно достаточно регулярно проверять состояние лопасти, герметичность корпуса и свободное вращение вала, а также очищать датчик от налипшего материала.

Можно ли установить ротационный датчик на уже действующую зерносушилку?
Да. В большинстве случаев ротационные датчики применяются не только при строительстве новых объектов, но и при модернизации действующих зерносушильных комплексов.

На что обратить внимание при выборе модели?
Основные критерии – степень защиты корпуса, диапазон рабочих температур, тип питания, материал корпуса и лопасти, минимальная насыпная плотность продукта, а также возможность установки в конкретном технологическом узле.

Можно ли использовать ротационные датчики не только в зерносушилках?
Да. Такие датчики широко применяются в силосах хранения, на элеваторах, комбикормовых и мукомольных предприятиях, а также на других производствах, где требуется надежный контроль уровня сыпучих материалов.

Заключение

Ротационные сигнализаторы уровня – одно из самых распространенных решений для дискретного контроля зерна в зерносушильных комплексах. Простая конструкция, устойчивость к запыленной среде, широкий диапазон рабочих температур и невысокая стоимость обеспечили им широкое применение на элеваторах, зерносушилках и других предприятиях по переработке зерна.

Соответствие характеристик датчика условиям эксплуатации помогает предотвратить переполнение емкостей, исключить ложные срабатывания и обеспечить стабильную работу зерносушильного комплекса.

Если у вас остались вопросы по выбору оборудования или условиям его применения, обратитесь к инженерам компании.
