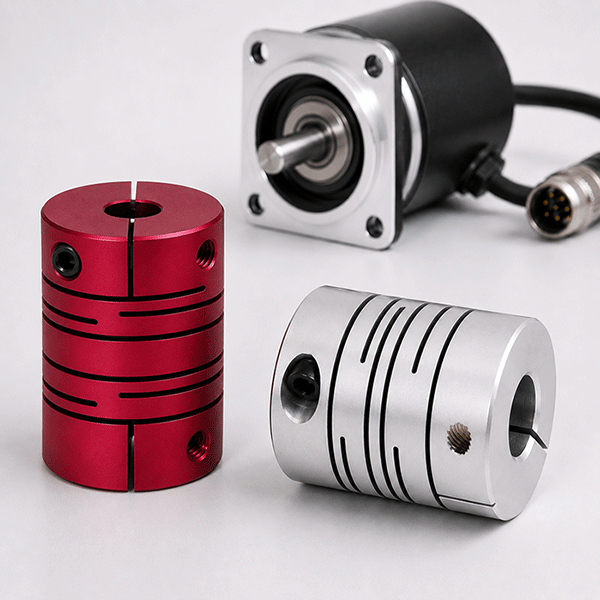

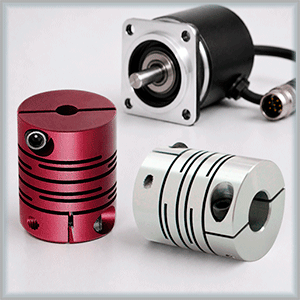

Обзор гибких муфт для энкодеров
Гибкие муфты для энкодеров применяются в сервоприводах, системах ЧПУ, координатных модулях и промышленной автоматике. Основные требования к таким муфтам – отсутствие люфта, компенсация несоосности валов, стабильная передача углового положения и работа при высоких скоростях вращения. В статье приведены конструктивные особенности гибких муфт для энкодеров, критерии выбора и сравнение серий, представленных на российском рынке.
Автор: Дмитрий Слесарев
Время прочтения: 11 мин.
Муфта энкодера соединяет вал измерительной системы с валом привода и передает вращение без возникновения углового люфта. При наличии радиального, осевого или углового смещения валов жесткое соединение вызывает дополнительную нагрузку на подшипники энкодера, рост вибраций и увеличение погрешности позиционирования.
Для компенсации механических отклонений применяются гибкие безлюфтовые муфты. Наиболее распространены радиально-спиральные конструкции из алюминиевых сплавов, обеспечивающие:
- передачу вращения без углового люфта;
- компенсацию несоосности;
- низкий момент инерции;
- работу при высоких оборотах;
- устойчивость к циклическим нагрузкам.
На российском рынке широко представлены муфты серий Autonics ERB, INNOCONT CPI, SRB, используемые в системах автоматизации, сервоприводах и измерительных узлах.
Конструкция гибких муфт для энкодеров
Гибкая муфта компенсирует механические отклонения между валами за счет упругой деформации конструкции. В энкодерных системах используются несколько типов таких соединителей.
Радиально-спиральные
Муфта выполняется из цельной алюминиевой заготовки с системой радиальных или винтовых прорезей. Особенности:
- отсутствие люфта;
- низкий момент инерции;
- компенсация радиального и углового смещения;
- работа на высоких оборотах;
- малая масса.
Такие муфты используются в сервоприводах, координатных системах и измерительных механизмах.
Сильфонные
Передача момента осуществляется через металлический сильфон. Специфика:
- высокая крутильная жесткость;
- минимальная угловая деформация;
- высокая точность передачи положения.
Основная область применения – прецизионные системы позиционирования и ЧПУ.
Эластомерные
Конструкция включает эластичную вставку между полумуфтами. Преимущества:
- демпфирование вибраций;
- компенсация ударных нагрузок;
- снижение шума.
Недостаток – упругая деформация под нагрузкой, влияющая на точность передачи углового положения.
Критерии выбора муфт
При подборе гибкой муфты для энкодера учитываются параметры привода, допустимая несоосность валов и динамические нагрузки системы. Ошибки при выборе приводят к росту вибраций, перегрузке подшипников и увеличению погрешности позиционирования.
Крутильная жесткость
Параметр определяет угловую деформацию муфты при передаче момента. Недостаточная жесткость приводит к нежелательным эффектам:
- фазовому запаздыванию;
- снижению точности позиционирования;
- колебаниям в контуре регулирования.
Для сервосистем и координатных приводов используются муфты с высокой крутильной жесткостью.
Допустимая несоосность
Муфта должна компенсировать смещения и их следствия. Типы сдвигов:
- Радиальное: смещение центров валов;
- Осевое: продольное перемещение;
- Угловое: наклон осей валов.
Превышение допустимых значений вызывает рост вибраций и ускоренное разрушение материала.
Момент инерции
При высоких ускорениях привода масса муфты влияет на динамические характеристики системы. Переходник из алюминиевых сплавов имеют меньший момент инерции, чем из стали.
Максимальная скорость вращения
Выбор муфты под конкретный скоростной режим определяется:
- устойчивостью к циклическим нагрузкам;
- балансировкой;
- собственные резонансные частоты;
- стабильность передачи момента на высоких оборотах.
Какие серии гибких муфт наиболее распространены на российском рынке?
В сегменте гибких муфт для энкодеров представлены решения как для высокоточных сервосистем, так и для промышленной автоматизации общего назначения. Наиболее распространены алюминиевые радиально-спиральные и разрезные. Они обеспечивают компенсацию несоосности валов и стабильную работу на высоких оборотах.

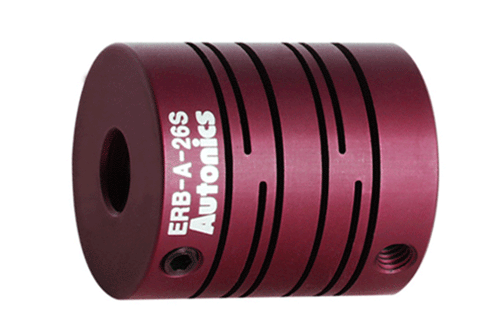

Муфты Autonics ERB
Муфты Autonics ERB относятся к безлюфтовым радиально-спиральным конструкциям.
Конструкция
Материал корпуса – алюминиевый сплав AL7075-T6. Его свойства:
- высокая механическая прочность;
- устойчивость к усталостным нагрузкам;
- малая масса.
Для повышения коррозионной стойкости применяется анодированное покрытие.
Доступны исполнения:
- с прижимной фиксацией;
- с винтовым креплением.
Конструкция обеспечивает стабильную передачу вращения без проскальзывания и предотвращает расцепление вращающихся элементов при динамических нагрузках.
Технические характеристики:
- максимальная скорость вращения: до 20 000 об/мин;
- номинальный момент: до 0,6 Нм;
- максимальный момент: до 1,2 Нм;
- материал: AL7075-T6;
- тип фиксации: зажимной / винтовой.
Области применения
Муфты Autonics ERB используются в:
- сервоприводах;
- системах ЧПУ;
- координатных модулях;
- измерительных системах;
- высокоскоростных приводах.
Серия ориентирована на задачи с высокими требованиями к точности передачи углового положения и стабильности работы сервоконтуров.

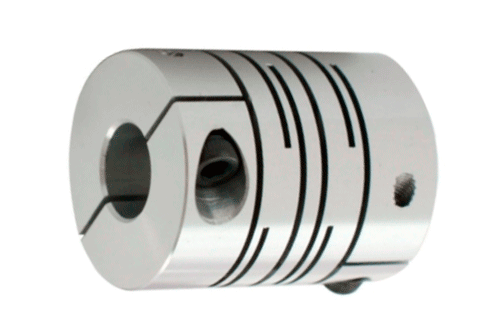

Муфты INNOCONT CPI
Муфты INNOCONT CPI имеют разрезную конструкцию с винтовой фиксацией.
Конструктивные особенности
В зависимости от исполнения применяются:
- алюминиевые сплавы;
- инженерные пластики.
Основные характеристики серии:
- небольшой вес;
- низкий момент инерции;
- компенсация небольших перекосов;
- минимальный свободный ход.
Конструкция рассчитана на работу при высоких оборотах с умеренными нагрузками.
Области применения
Муфты INNOCONT CPI применяются в:
- конвейерных системах;
- упаковочном оборудовании;
- приводах общего назначения;
- системах промышленной автоматизации.
Серия используется в задачах, где требуется компенсация несоосности при ограничениях по стоимости и габаритам.

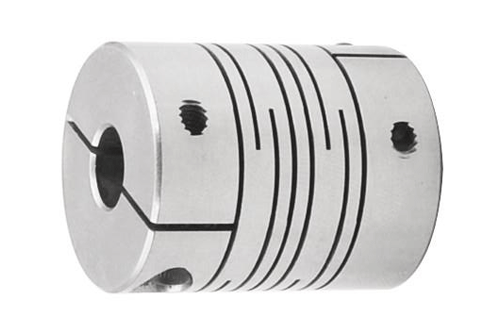

Муфты SRB
Муфты SRB относятся к радиальным алюминиевым муфтам для энкодеров и применяются в приводных системах общего назначения.
Конструктивные особенности серии:
- алюминиевый корпус Al7075-T6;
- исполнение с зажимом или стопорным винтом;
- компенсация радиального, осевого и углового смещения;
- работа в прямом и реверсивном направлении;
- устойчивость к воздействию масел и химических реагентов.
Серия применяется в стандартных задачах промышленной автоматизации, где требуется компенсация несоосности валов и работа при переменных нагрузках.
Сравнение Autonics ERB, INNOCONT CPI и SRB
На российском рынке гибких муфт для энкодеров используются как решения для высокоточных сервосистем, так и серии для промышленной автоматизации общего назначения.
Наиболее распространены алюминиевые радиально-спиральные и разрезные муфты. Они обеспечивают компенсацию несоосности валов и работу при высоких оборотах. Серии Autonics ERB и INNOCONT CPI применяются в сервоприводах, координатных модулях, упаковочном оборудовании и конвейерных системах. Муфты SRB относятся к радиальным алюминиевым муфтам для энкодеров и применяются в приводных системах общего назначения.
| Параметр | Autonics ERB | INNOCONT CPI | SRB |
| Тип конструкции | радиально-спиральная | разрезная | радиальная |
| Материал | AL7075-T6 | Алюминий / пластик | AL7075-T6 |
| Люфт | отсутствует | минимальный | отсутствует |
| Крутильная жесткость | высокая | средняя | высокая |
| Компенсация несоосности | средняя/высокая | средняя | высокая |
| Максимальная скорость вращения, зависит от модели | до 20 000 об/мин | до 15000 об/мин | до 12000 об/мин |
| Максимальный момент, зависит от модели | до 3 Н·м | до 3,6 Н·м | до 3,2 Н·м |
| Тип фиксации | зажим / винт | винтовой | зажим / винт |
| Основное применение | сервооси, ЧПУ | универсальные приводы | приводы общего назначения |
| Особенности | высокая точность передачи момента | низкий момент инерции | повышенная компенсация смещений |
Гибкие муфты для энкодеров относятся к недорогим компонентам по сравнению с приводами, энкодерами и другими элементами системы позиционирования. Поэтому при выборе основное внимание уделяется техническим параметрам: крутильной жесткости, компенсации несоосности, допустимым оборотам и ресурсу.
Читайте также: «Анализ рынка абсолютных энкодеров в России».
Типовые ошибки при подборе
Ошибки при подборе гибкой муфты чаще всего связаны с неверной оценкой нагрузок, несоосности валов и динамики привода. Это приводит к увеличению вибраций, перегрузке подшипников и снижению точности передачи углового положения.
Использование жесткого соединения
При отсутствии компенсации несоосности нагрузка передается непосредственно на вал энкодера и подшипниковый узел.
Последствия:
- рост вибраций;
- биение;
- ускоренный износ подшипников;
- снижение точности измерения.
Превышение допустимого момента
Перегрузка вызывает:
- пластическую деформацию;
- разрушение спиральных элементов;
- ухудшение точности передачи вращения.
При подборе учитываются номинальный и пиковый моменты системы.
Некорректная оценка перекоса валов
При монтаже часто учитывается только радиальное смещение без анализа углового отклонения.
Это приводит к:
- циклической перегрузке муфты;
- увеличению вибраций;
- снижению ресурса.
Тенденции рынка
Развитие сервоприводов, систем ЧПУ и промышленной автоматизации увеличивает спрос на гибкие муфты для энкодеров. Для энкодеров, сервоприводов и координатных систем применяются компактные алюминиевые муфты с минимальным угловым люфтом.
Основные направления развития:
- снижение момента инерции;
- повышение крутильной жесткости;
- увеличение допустимых оборотов;
- уменьшение габаритов;
- повышение точности передачи углового положения.
FAQ – часто задаваемые вопросы
Почему для энкодеров применяются безлюфтовые муфты?
Люфт вызывает ошибку передачи углового положения и снижает точность обратной связи.
Для чего используется сплав AL7075-T6?
Материал сочетает высокую механическую прочность, малую массу и устойчивость к циклическим нагрузкам.
В каких случаях используются муфты INNOCONT CPI?
В приводах с умеренными требованиями к точности и ограничениями по стоимости.
Где применяются муфты Autonics ERB?
В сервоприводах, системах ЧПУ и координатных модулях с высокими требованиями к точности передачи вращения.
Что влияет на ресурс муфты?
Основные факторы:
- величина несоосности;
- скорость вращения;
- циклические нагрузки;
- превышение допустимого крутящего момента.
Итог
Гибкие муфты для энкодеров используются для передачи вращения между приводом и измерительной системой при наличии механических смещений валов. Основные требования к таким соединителям – отсутствие люфта, высокая крутильная жесткость, низкий момент инерции и устойчивость к циклическим нагрузкам.
Для подбора муфты под конкретный энкодер, сервопривод или условия эксплуатации обратитесь к инженерам компании «РусАвтоматизация».
