Лотовые уровнемеры для сыпучих материалов: точный контроль уровня без влияния среды

Автор: Дмитрий Слесарев Время прочтения: 10 мин.

Контроль уровня сыпучих материалов осложняется пылеобразованием, налипанием, переменной влажностью, неоднородной фракцией и образованием откосов при загрузке. В таких условиях бесконтактные методы измерения не всегда обеспечивают стабильный результат: на показания влияют пыль, неровная насыпь материала, внутренние конструкции емкости и свойства продукта.

Лотовый уровнемер решает эту задачу за счет механического принципа измерения. Чувствительный груз опускается до поверхности материала, фиксирует фактический уровень заполнения и возвращается в исходное положение. Такой подход обеспечивает точность измерения независимо от электропроводности, диэлектрической проницаемости, влажности и запыленности среды.

Что такое лотовый уровнемер и где он применяется?

В отличие от ультразвуковых и радарных датчиков, которые определяют уровень по отраженному сигналу, лотовые проводят измерения напрямую – по фактическому положению материала. Такой принцип измерения исключает влияние диэлектрических свойств продукта, его влажности, запыленности, воронок и конусов на поверхности материала, а также внутренних конструкций емкости.

Лотовые датчики применяются в силосах, бункерах и технологических емкостях для контроля уровня сыпучих материалов с различными характеристиками – от сухих до склонных к налипанию, – а также шлама в отстойниках (суспензий твердых частиц в жидкости).

Основные области применения:

• производство строительных материалов – цемент, песок, щебень, сухие смеси;
• сельское хозяйство – зерно, комбикорм, семена;
• деревообрабатывающая промышленность – опилки, стружка;
• горнодобывающая отрасль – руда, известняк, соль, шлам;
• пищевая, химическая и фармацевтическая промышленность – сыпучее сырье и продукты;
• энергетика и переработка отходов – зола, шлаки.

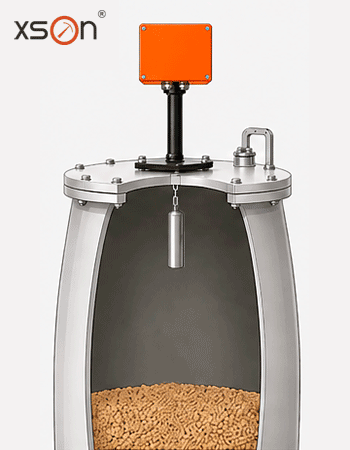

Как работает лотовый уровнемер?

В исходном состоянии груз находится в верхнем положении. При запуске цикла привод разматывает трос или ленту, и груз под действием собственного веса опускается внутрь емкости.

В процессе движения контролируется натяжение. При касании поверхности материала натяжение уменьшается – это фиксируется как достижение уровня. После этого размотка останавливается, привод переключается на подъем, а груз возвращается в исходное положение. Контроллер рассчитывает уровень по длине размотки.

Результат передается через интерфейсы 4–20 мА или RS-485 (ModBus RTU) и сохраняется до следующего измерения.

Цикл измерения включает:

• опускание груза;
• фиксацию контакта с материалом;
• возврат и расчет уровня.

Измерение выполняется с заданным интервалом, поэтому относится к условно непрерывному. Его особенности:

• дискретный характер;
• независимость от свойств материала;
• устойчивость к высокой запыленности.

Для материалов с наклонной поверхностью насыпи применяется груз с пенетратором, который проникает в продукт и исключает скольжение при измерении.

Нюансы эксплуатации:

• необходимо исключить попадание потока материала на груз;
• при отключении питания груз может остаться в промежуточном положении;
• частота измерений должна соответствовать диапазону.

Наглядно устройство и принцип работы показаны в видео:

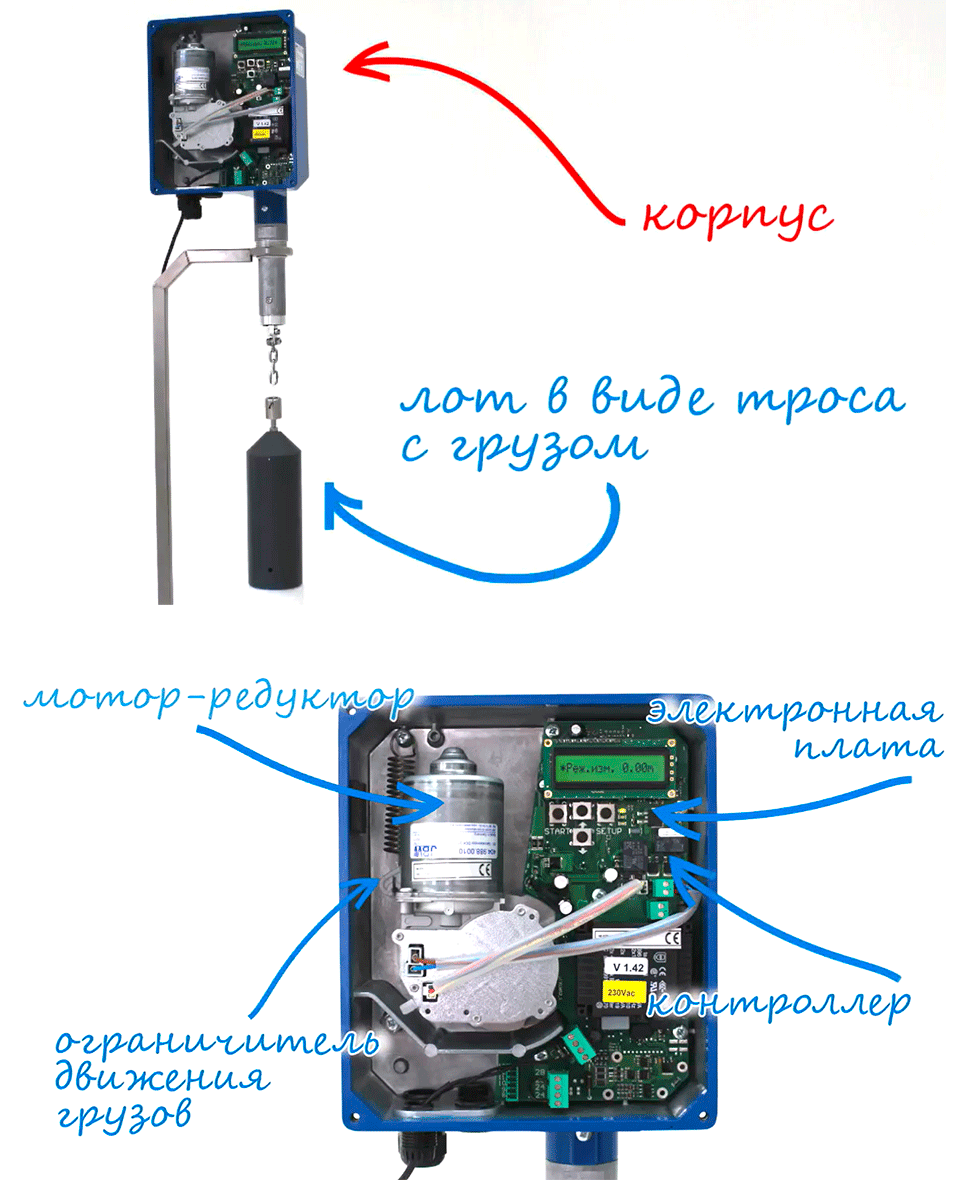

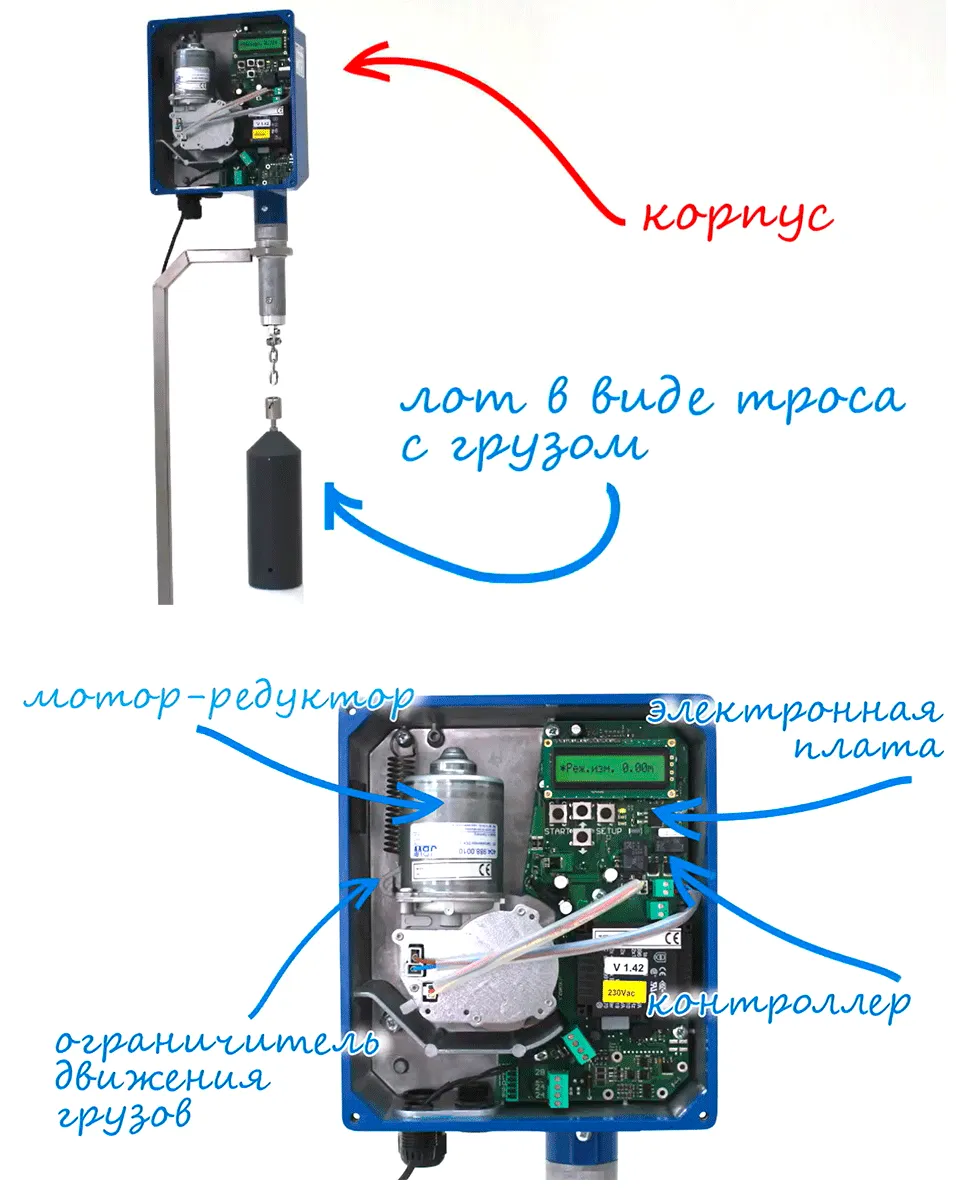

Конструкция лотового уровнемера

Основные узлы:

• корпус;
• мотор-редуктор;
• катушка с тросом или лентой;
• чувствительный груз;
• датчик натяжения;
• контроллер;
• ограничители движения.

Дополнительно применяются системы очистки, продувка, интерфейсы и входы управления.

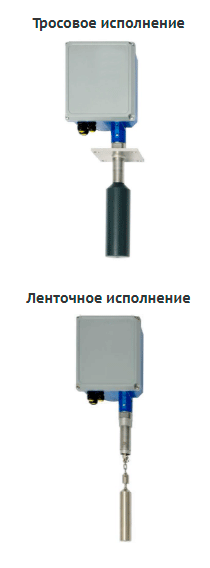

Трос или лента: как выбрать исполнение

Тросовое исполнение применяется для сухих материалов и частых измерений. Обладает высокой прочностью и устойчивостью к нагрузкам.

Ленточное исполнение используется для налипающих и пылеобразующих материалов. Обеспечивает лучшую работу в сложных условиях.

Важно учитывать:

• частоту измерений;
• запыленность;
• налипание;
• геометрию емкости.

Оптимальное решение определяется совокупностью факторов. Ошибка на этапе подбора может привести к быстрому износу измерительного элемента и снижению надежности работы прибора.

Обратитесь к специалистам компании «РусАвтоматизация» для подбора лотового уровнемера под ваши условия эксплуатации.

Какие характеристики важны при выборе лотового уровнемера

К основным характеристикам относятся:

• диапазон измерения;
• точность;
• скорость движения груза;
• температурный диапазон;
• допустимое давление;
• степень защиты;
• тип питания;
• наличие интерфейсов передачи данных;
• исполнение измерительного элемента.

Например, лотовые уровнемеры XSON-DES обеспечивают измерение на глубине до 30 м при точности до ±10 см, имеют мертвую зону до 25 см и скорость движения груза не менее 0,25 м/с. Приборы работают при температурах от -40 до +100 °C (до +200 °C опционально), допускают давление в резервуаре до 0,1 бар и выпускаются со степенью защиты IP65 или IP66.

В зависимости от условий эксплуатации могут использоваться разные материалы измерительного груза (оцинкованная или нержавеющая сталь, полиамид), а также исполнения с продувкой корпуса для работы в запыленной среде.

Дополнительно XSON-DES поддерживает:

• питание: 24 В DC;
• ток потребления: до 2,5 А в режиме измерения, до 100 мА в режиме ожидания;
• интерфейсы 4–20 мА и RS-485 (ModBus RTU) для интеграции в системы автоматизации.

Лотовые уровнемеры XSON-DES имеют Декларацию соответствия ТР ТС 020/2011.

Интерфейсы и управление

Аналоговый выход 4–20 мА используется для передачи значения уровня на контроллер или систему диспетчеризации. Сигнал обновляется после завершения цикла измерения и остается неизменным до следующего замера.

Цифровой интерфейс RS-485 (ModBus RTU) позволяет:

• считывать текущие значения уровня;
• запускать измерение;
• контролировать состояние прибора;
• настраивать параметры работы.

Дополнительно могут использоваться:

• вход запуска измерения – для инициирования цикла;
• вход блокировки – для отключения измерений во время загрузки материала;
• выход статуса – сигнализирует о процессе измерения и может использоваться для блокировки оборудования или подачи противодавления.

Такая схема управления позволяет синхронизировать работу уровнемера с технологическим процессом и исключить ошибки, связанные с загрузкой или внешними воздействиями.

Преимущества и ограничения

Преимущества:

• независимость от диэлектрических свойств и электропроводности материала;
• устойчивость к пыли, влажности и налипанию;
• высокая точность измерения;
• возможность применения в емкостях любой формы;
• простота монтажа и эксплуатации;
• длительный ресурс работы без обслуживания.

Ограничения:

• измерение выполняется дискретно, с заданным интервалом;
• требуется корректная организация процесса загрузки;
• чувствительный груз может быть засыпан при неправильной установке;
• механические элементы подвержены износу при неправильном подборе или эксплуатации.

При правильном выборе и соблюдении условий монтажа ограничения не оказывают критического влияния на работу прибора.

ИТОГ

Лотовые уровнемеры обеспечивают точное измерение уровня сыпучих материалов в условиях, где бесконтактные методы работают нестабильно. За счет механического принципа они не зависят от свойств среды и сохраняют точность при пылеобразовании, налипании и переменной влажности.

Работа уровнемера зависит от правильного подбора исполнения, условий эксплуатации и корректного монтажа. При соблюдении этих требований обеспечивается стабильный контроль уровня и длительный ресурс работы.

Лотовые уровнемеры XSON-DES применяются в широком диапазоне условий эксплуатации благодаря точности измерений и возможности интеграции в системы автоматизации.
