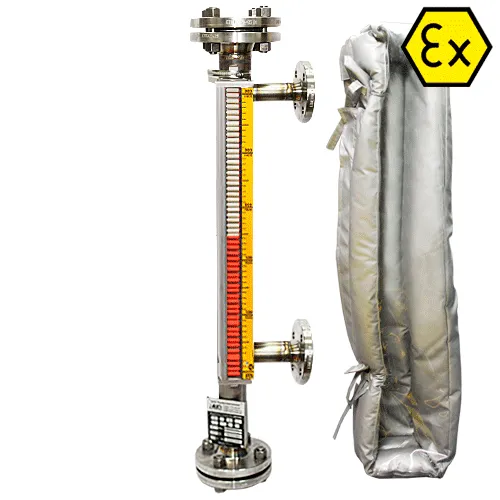

Взрывозащищенные магнитные индикаторы уровня Серия BX16/BX40(Ex) в Москве
Байпасные указатели-индикаторы уровня серии ILL-BM-BX от компании «РусАвтоматизация» – это надежные устройства для визуализации степени наполнения резервуаров, рабочим веществом которых являются различные жидкие среды.
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-0500-7-100-FB-T2 Магнитный указатель уровня жидкости ILL-BM-BX40-0500-7-100-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 136 449 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-1450-10-002-50/40-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-1450-10-002-50/40-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется...
| 182 636 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-1200-7-002-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-1200-7-002-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 161 115 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-1300-10-141-50/32-FB-T2-BC Магнитный указатель уровня жидкости серии ILL-BM-BX16-1300-10-141-50/32-FB-T2-BC – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 223 807 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-0600-7-100-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-0600-7-100-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 128 678 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-2000-8-000-50/15-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-2000-8-000-50/15-FB-T2– это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 172 173 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-1000-7-000-50/15-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-1000-7-000-50/15-FB-T2– это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 141 121 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-1118-7-000-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-1118-7-000-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 147 800 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-2400-8-002-50/40-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-2400-8-002-50/40-FB-T2– это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 211 470 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-1050-10-002-50/40-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-1050-10-002-50/40-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 171 719 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-0600-6-000-FB-T2 Магнитный указатель уровня жидкости ILL-BM-BX40-0600-6-000-FB-T2это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 150 283 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-1700-7-100-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-1700-7-100-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 160 716 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-3400-8-002-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-3400-8-002-FB-T2– это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 230 569 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-0730-7-100-W-T2 Магнитный указатель уровня жидкости ILL-BM-BX40-0730-7-100-W-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 132 231 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-2300-10-141-50/32-FB-T2-BC Магнитный указатель уровня жидкости серии ILL-BM-BX16-2300-10-141-50/32-FB-T2-BC – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 254 211 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-0340-8-011-FB-T2-VC(A321) Магнитный указатель уровня жидкости ILL-BM-BX40-0340-8-011-FB-T2-VC(A321)– это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 221 537 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-0830-7-000-50/20-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-0830-7-000-50/20-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 137 787 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-3790-6-110-W-T2-VC Магнитный указатель уровня жидкости серии ILL-BM-BX16-3790-6-110-W-T2-VC– это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 235 112 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-1000-7-111-FB-T2-VC Магнитный указатель уровня жидкости ILL-BM-BX40-1000-7-111-FB-T2-VC – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 292 276 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-0740-6-140-50/20-FB-T2 Магнитный указатель уровня жидкости серииILL-BM-BX16-0740-6-140-50/20-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 137 640 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-0760-N3-020-50/20-FB-T2-BC Магнитный указатель уровня жидкости ILL-BM-BX16-0760-N3-020-50/20-FB-T2-BC – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 145 480 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-0750-N5-110-FB-T2-BC Магнитный указатель уровня жидкости серии ILL-BM-BX16-0750-N5-110-FB-T2-BC – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 156 555 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-0356-N1-100-FB-T2 Магнитный указатель уровня жидкости ILL-BM-BX40-0356-N1-100-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 134 853 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-1120-N2-010-50/15-FB-T2-BC Магнитный указатель уровня жидкости ILL-BM-BX16-1120-N2-010-50/15-FB-T2-BC – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 156 087 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-1120-N1-000-FB-A321-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-1120-N1-000-FB-A321-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 153 484 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-1120-N1-000-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-1120-N1-000-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 150 532 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-3000-N3-000-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-3000-N3-000-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 208 600 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-3000-N3-030-FB-T2-BC Магнитный указатель уровня жидкости серии ILL-BM-BX16-3000-N3-030-FB-T2-BC – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 226 526 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-1000-7-101-50/20-FB-T2-BC Магнитный указатель уровня жидкости ILL-BM-BX16-1000-7-101-50/20-FB-T2-BC – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 175 638 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-1000-7-140-FB-T2 Магнитный указатель уровня жидкости ILL-BM-BХ40-1000-7-140-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 157 338 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-0300-7-000-FB-T2 Магнитный указатель уровня жидкости ILL-BM-BX40-0300-7-000-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 141 119 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-1000-7-101-50/15-FB-T2-BC Магнитный указатель уровня жидкости ILL-BM-BX40-1000-7-101-50/15-FB-T2-BC – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 174 044 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-1000-7-111-50/15-FB-T2-VC Магнитный указатель уровня жидкости ILL-BM-B40-1000-7-111-50/15-FB-T2-VC – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 247 430 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-0350-8-000-FB-T2 Магнитный указатель уровня жидкости ILL-BM-BX40-0350-8-000-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 147 613 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-0350-7-000-W-T2 Магнитный указатель уровня жидкости ILL-BM-B40-0350-7-000-W-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 131 984 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-0450-7-141-50/15-FB-T2-BC Магнитный указатель уровня жидкости ILL-BM-B40-0450-7-101-50/15-FB-T2-BC – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 163 486 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-0455-7-131-50/20-FB-T2-VC Магнитный указатель уровня жидкости ILL-BM-B40-0455-7-131-50/20-FB-T2-VC – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 268 976 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX40-0450-8-101-50/15-FB-T2-BC Магнитный указатель уровня жидкости ILL-BM-B40-0450-7-101-50/15-FB-T2-BC – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 160 528 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-1000-7-002-50/20-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-BX16-1000-7-002-50/20-FB-T2– это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 153 241 руб./шт - + Заказать |
Быстрый просмотр | Под заказ Артикул: ILL-BM-BX16-1200-7-042-50/40-FB-T2 Магнитный указатель уровня жидкости серии ILL-BM-B16-1200-7-042-50/40-FB-T2 – это высокопрочное и герметичное устройство выносного типа, которое используется для визуального контроля уровня в различных емкостях, с помощью магнитной шкалы, расположенной на индикаторе.
| 188 458 руб./шт - + Заказать |
Назначение байпасных указателей уровня ILL-BM-BX
Байпасный индикатор ILL-BM-BX представляет собой прибор для визуального наблюдения за уровнем в емкостях, которые расположены во взрывоопасной зоне. Его конструкция соответствует маркировке взрывозащиты IIGbT6…T1X. Возможность эксплуатации во взрывоопасной среде подтверждается наличием сертификата ТР ТС 012/2011.
В работе устройства обеспечивают полную герметичность и надежность за счет прочного исполнения и использования качественных материалов. С помощью роликовой шкалы можно легко наблюдать текущий уровень, даже с дальнего расстояния. За счет широкого модельного ряда байпасных указателей уровня ILL-BM-BX имеется возможность подобрать идеальную модификацию под любые параметры среды.
Преимущества и особенности визуальных указателей уровня во взрывозащищенном исполнении
Байпасный указатель с магнитной шкалой серии ILL-BM-BX разработан инженерами компании «РусАвтоматизация» до самых мелочей, что гарантирует долгую и бесперебойную эксплуатацию устройства. Устанавливая указатель уровня у себя на предприятии, заказчики получают следующий набор эксплуатационных преимуществ:
- Высокая прочность конструкции в целом, а также любых отдельных элементов. Все изделия проходят строгий контроль герметичности и качества сварных швов. Все качественные характеристики подтверждаются наличием сертификата ТР ТС 032/2013 ТС «О безопасности оборудования, работающего под избыточным давлением».
- Полная автономность в работе. Не требуется подвод электроэнергии.
- Стабильная работа в диапазоне температур от -40 до +350°С и с максимальным давлением среды до 40 бар.
- Широкий выбор конструктивных исполнений байпасных колонок. Возможно подобрать конструкцию под любую емкость, места установки и другие факторы.
- Возможность установить электронный уровнемер или сигнализатор уровня. Большой выбор технических характеристик устанавливаемого уровнемера (наличие дисплея, тип сигнала и т.п.).
- Удобная визуальная индикация текущего уровня. Магнитную шкалу хорошо видно, даже издалека.
- Гарантия герметичности и прочности. Слабых мест в конструкции нет, все сварные соединения проверены рентгенографическим методом контроля.
- Возможность установки во взрывоопасных зонах. Индикатор сертифицирован в соответствии ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах».
Устройство и принцип работы байпасного индикатора ILL-BM-BX
Байпасный индикатор уровня жидкости действует по принципу сообщающихся сосудов. Для этого прибор присоединяется к контролируемой емкости параллельно в двух точках через различные типы креплений, на которых для удобства может быть установлена запорная арматура. При наполнении и опустошении уровень в резервуаре будет соответствовать столбу жидкости внутри байпасного указателя.
Для комфорта и эффективности наблюдательных процессов в индикаторах серии ILL-BM-BX имеется специальная шкала, представляющая собой поворотные сегменты с магнитами. Внутри байпасной колонки есть свободный поплавок с магнитом внутри. Он перемещается вместе с уровнем и, воздействуя своим магнитным полем на сегменты, переворачивает их. Таким образом, визуальная индикация становится более наглядной и удобной для контроля в течение длительного времени и не зависит от наличия электропитания.
Применение магнитных индикаторов уровня серия BX16/BX40
Герметичная конструкция из нержавеющей стали делает возможным эксплуатацию магнитных указателей уровня ILL-BM-BX при самой жесткой окружающей ситуации, когда в воздухе присутствуют пары кислот, имеются атмосферные осадки и другие негативные факторы. В первую очередь это:
- химические предприятия;
- нефтехимические заводы;
- энергетическая отрасль;
- котельные установки;
- топливная промышленность.
Кроме высоких эксплуатационных характеристик, таких как рабочее давление и температурный режим, байпасные колонны имеют стойкость к коррозии и способны контактировать со многими агрессивными веществами. Поэтому они подходят для работы со следующими видами жидких сред:
- кислотные и щелочные составы различной концентрации;
- водные и солевые составы;
- масляные и топливные вещества;
- уайт-спирит, скипидар и разные растворители.
Контроль уровня жидкости в емкости с отработанными электролитами | Визуальный индикатор уровня для линии розлива бытовой химии | ||
Газопоршневая электростанция – контроль уровня | Контроль уровня жидкости в фармацевтике | ||
Контроль уровня легких фракций нефти | Контроль уровня жидкости в емкости с раствором серной кислоты |
Технические характеристики байпасных индикаторов уровня BX16/BX40(Ex)
Байпасные магнитные указатели уровня ILL-BM-BX – продукт компании «РусАвтоматизация». Это дает нам возможность гарантировать высокое качество, а также предоставить широкую опциональность конструкции и различные дополнительные функции, такие как интегрированный уровнемер или сигнализатор уровня.
Для заказа доступны следующие модификации:
- ILL-BM-BX16 (номинальное давление – 16 бар)
- ILL-BM-BX40 (номинальное давление – 40 бар)
Общие технические характеристики серий:
- Диапазон рабочих температур: -40…+350°С
- Маркировка взрывозащиты: IIGbT6…T1X (для высокотемпературной модификации)
- Климатическое исполнение по ГОСТ 15150-69: У1, В3.1, М2.1, ОМ3
- Присоединение к процессу: фланцы Ду20/25/40 Ру40 исп. B ГОСТ 33259-2015, приварное – Ду25, труба диаметром 33,7 мм
- Присоединительная длина H: 300…5500 мм
- Материалы
- камера и поплавок: кислотостойкая нерж. сталь 10Х17Н13М2Т (AISI 316)
- уплотнения: терморасширенный графит (ТРГ)
- Методы контроля сварных швов: ВИК, ГИ, ЦД, РК
- Методы контроля герметичности камеры: ГИ
Конфигурация камер
Код заказа
Сертификаты
- Сертификат соответствия ТР ТС 032 «О безопасности оборудования, работающего под давлением» на индикаторы ILL-BM
- Сертификат соответствия ТР ТС 012 «О безопасности оборудования для работы во взрывоопасных средах» на индикаторы ILL-BM во взрывозащищенном исполнении
Документация
