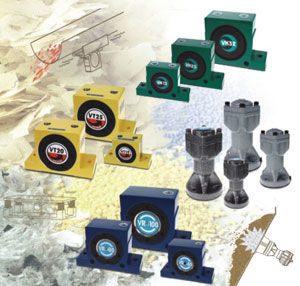

Пневматические вибраторы

Пневмовибраторы. Пневматические вибраторы

Пневмовибраторы применяются там, где технологические процессы требуют транспортировки и хранения сыпучих материалов и/или материалов склонных к налипанию. При этом зачастую имеют место ситуации, когда прохождение перемещаемых продуктов по транспортным технологическим маршрутам затруднено. Это может быть вызвано как характеристиками самого продукта, так и конструкцией транспортных магистралей. Возникает налипание на стенках бункеров, образуются своды и заторы, ухудшается сход. Установка пневматических вибраторов в проблемных местах позволяет обеспечить беспрепятственное перемещение рабочей фракции, улучшать текучесть материала из желобов, бункеров или воронок, разделения частиц разного материала в формы и т.д.

Используются при вибрационной обработке различных видов промышленных материалов, подлежащих перемещению, уплотнению или сепарированию, для повышения текучести материала из бункеров, желобов или воронок, разделения частиц разного объёма на ситах и решётках, укладки материала в формы и т.д.

Вибрация создается под воздействием сжатого воздуха на подвижные части вибратора (шар, ролик, турбина или поршень) за счет центробежной силы либо возвратно-поступательного движения.

Области применения пневмовибраторов

Модель

Применение

Одноударный пневмовибратор серии BAH

Поршневой пневмовибратор

Пневматический вибратор

«жесткий»
BVP…S

«мягкий»
BVP…C

Шариковый
BVK

Роликовый
BVR

Турбинный
BVT

Удаление заторов и налипаний в бункерах

отлично

отлично

отлично

отлично

отлично

отлично

Удаление заторов в продуктопроводах

отлично

отлично

хорошо

хорошо

Удаление наслоения в продуктопроводе

отлично

хорошо

Вибросито

отлично

отлично

хорошо

отлично

Сепараторы и грохоты

отлично

отлично

отлично

Фасовка и упаковка

отлично

отлично

Пено удаление

отлично

отлично

отлично

Подача бетона

отлично

отлично

Уплотнение в заливочных формах

отлично

хорошо

Уплотнение формовочного песка

отлично

хорошо

Предотвращение налипания из-за стат. электричества

отлично

Испытательные вибростенды

отлично

отлично

Заказать консультацию инженера

Решение проблемы скопления материалов (расчет требуемой мощности пневмовибраторов и молотов)

Преимущества пневмовибраторов:

  • Сила удара, частота и амплитуда вибрации не только легко изменяется, но также может подстраиваться непосредственно в процессе работы. Это дает возможность подобрать оптимальный режим для данного продукта и данного места установки.
  • Простая, надежная конструкция.
  • Большая амплитуда и сила удара при малых размерах.
  • Различные диапазоны частоты вибрации для широкого диапазона применений.
  • Корпуса изготавливаются из высокопрочного алюминиевого сплава препятствующего искрообразованию.
  • Возможность применения во взрывоопасных средах и в условиях повышенной влажности.
  • Нечувствительность к внезапным отключениям/включениям.

Полный каталог пневмовибраторов

Поршневые вибраторы с мягким ударом (модель с воздушной подушкой) BVP…C (AC1...C)

Поршневые пневматические вибраторы с мягким ударом (модель с воздушной подушкой) серии AC1...С Модель с воздушной подушкой отличается низким уровнем шума. Подходит для приложений с требованиями к производимому уровню шума, хорошее решение проблем подачи материала и его налипания к стенкам резервуара. Кроме того, прибор может быть применен на вибрационном сепараторе, конвейере. Заменяют поршневые пневматические вибраторы серии L (Findeva), серии K (Oli vibrators WAMGROUP), серии APV (Dwyer).

Принцип работы:

На обоих концах цилиндра расположены воздушно-реактивные камеры. Сжатый воздух толкает поршень то в одну сторону, то в другую. Вибрация возникает при движении поршня вперед и назад в корпусе устройства. Воздушные подушки на обоих концах цилиндра, возникающие в результате сжатия воздуха, не дают поршню удариться о стенку, благодаря чему поршень не производит шума.

Рассчитать требуемую мощность пневмовибратора

Подробнее о поршневых пневмовибраторах BVP…C (AC1...C)

Поршневой вибратор с жестким ударом серии BVP…S (AC1...S)

Поршневой пневматический вибратор с жестким ударом серии AC1...SМодель ударного типа, предназначенная для избавления от ржавчины, скопления материала в трубе. Устанавливается непосредственно на резервуары с материалом, имеющим низкий удельный вес и высокую влажность, при образовании налипания, засорении труб и образовании ржавчины.

Принцип работы:

На обоих концах цилиндра расположены воздушно-реактивные камеры. Сжатый воздух толкает поршень то в одну сторону, то в другую. Вибрация возникает при движении поршня вперед и назад в корпусе устройства. Воздушная подушка на верхнем конце цилиндра, возникающая в результате сжатия воздуха, не даёт поршню удариться о корпус. С другой стороны поршень ударяет непосредственно по нижней стороне корпуса для того, чтобы произвести сильный импульс.

Рассчитать требуемую мощность пневмовибратора

Подробнее о поршневых вибраторах BVP…S (AC1...S)

Шаровые вибраторы серии BVK (AB1)

Пневматические шаровые вибраторы серии AB1Лучший выбор для решения проблем скоплений и сводообразования материала в небольших резервуарах с тонкими стенками. Данная модель используется в вибросепараторах, виброконвейерах, при автоматической сортировке компонентов, при разрушении наростов в гальваническом производстве, утряске (встряхивании) материала во время упаковки, утряске песка при формовке. Заменяют шаровые пневматические вибраторы серии К (Pneu-Tek; Findeva), серии S (Oli vibrators WAMGROUP), серии BPV (Dwyer), серии VS (НСТ), серии ШПВ (Астрон), серии ВШ (Машгео).

Принцип работы:

Корпус из специального алюминия оборудован стальным кольцом, внутри которого помещен стальной шарик. Корпус герметизирован с помощью пластиковых боковых крышек. Вибрация создается за счет центробежной силы, действующей на шарик, движущийся внутри кольца под воздействием сжатого воздуха.

Рассчитать требуемую мощность пневмовибратора

Подробнее о шаровых вибраторах BVK ...

Роликовые вибраторы серии BVR (AB2)

Пневматические роликовые вибраторы серии AB2Производимая роликом высокочастотная вибрация повышенной мощности предотвращает уплотнение материала в трубопроводах и переходах между транспортным оборудованием, облегчает условия опорожнения резервуаров с трудносыпучими и влажными материалами, а также нормализует процессы нагнетания бетонной смеси. Заменяют роликовые пневмовибраторы серии R (Pneu-Tek; Findeva), серии OR (Oli vibrators WAMGROUP), серии PRV (Dwyer).

Принцип работы:

Корпус из специального алюминия оборудован стальным кольцом, внутри которого помещен стальной ролик. Корпус герметизирован с помощью пластиковых боковых крышек. Вибрация создается за счет центробежной силы, действующей на ролик, движущийся внутри кольца под воздействием сжатого воздуха.

Рассчитать требуемую мощность пневмовибратора

Подробнее о роликовых вибраторах BVR ...

Турбинный вибратор серии BVT (AB3)

Пневматический турбинный вибратор серии AB3Лучшее решение для получения высокочастотной вибрации в помещениях с ограничениями по шуму. Обычно устанавливается на вибросепараторах, конвейерах, автоматических сортировочных машинах, упаковочных машинах, дозирующих устройствах. Заменяют турбинные пневмовибраторы серии GT (Pneu-Tek; Findeva), серии OT (Oli vibrators WAMGROUP), серии PTV (Dwyer).

Принцип работы:

Струя сжатого воздуха воздействует на лопасти несбалансированной турбины, заставляя ее вращаться. Вибрация создается за счет центробежной силы, действующей на турбину. Низкий уровень шума достигается применением шарикоподшипников.

Рассчитать требуемую мощность пневмовибратора

Подробнее о турбинных вибраторах BVT ...

Одноударный пневматический обрушитель серии BAH

Одноударные пневматические молоты серии AA2Данный тип пневмомолотка применяется при необходимости направленного удара на определенный участок объекта. Остальная часть объекта и окружающее оборудование подвергается минимальному воздействию. Часто применяется при очистке трубы, колена от скопления материала, а также при очистке резервуара, заполненного влажным материалом или материалом с низким удельным весом. Взаимозаменяемы c пневмомолотками серии SK (Pneu-Tek) и серии IPV (Dwyer).

Принцип работы:

Внутри цилиндра расположен магнит, препятствующий движению намагниченного поршня. Как только давление над поршнем создает силу, превышающую противодействие магнита, поршень приходит в движение обеспечивая сильный и резкий удар по основанию корпуса. Встроенная пружина возвращает поршень в начальное положение после снятия приложенного давления.

Рассчитать требуемую мощность пневмомолота

Подробнее об одноударном пневматическом обрушителе ВАH ...
