Доброго времени суток !

Александр Пястолов представляет очередной информационный выпуск
«Практика Автоматизации»


Gsm-monitor.net – веб-сервер для датчиков GSM/GPRS



ООО «РусАвтоматизация» представляет оборудование для осуществления телеметрического мониторинга объектов по беспроводной сети передачи данных GSM:

  • GaugerGSM - моноблочный ультразвуковой уровнемер со встроенным модемом сотовой связи GSM. Уровнемер производит бесконтактное измерение расстояния, уровня, объема и потока жидкостей (по методу Паршалла);
  • CWT GSM RTU – серия терминалов GSM. Серия включает модели, позволяющие подключить до 4 аналоговых датчиков (4-20мА, 0-5В), до 8 дискретных датчиков и до 8 исполнительных устройств через релейные или электронные выходы (опционно), а также, модели «мастер», оборудованные линией RS-485 для подключения внешних устройств, поддерживающих последовательную передачу данных по протоколу ModbusRTU.

Передача данных с устройств и управление ими может осуществляться ввиде простых SMS-команд, а также путем пакетной передачи данных по стандарту GPRS.

Компания «РусАвтоматизация» предоставляет пользователям устройств GSM услуги веб-сервера с приложениями, осуществляющими сбор, архивирование и отображение данных.

Аппаратно-программные системы для телеметрического мониторинга объектов на основе GSM-устройств и веб-приложений, которые могут быть дополнены источниками автономного питания, применяются в таких задачах, как:

  1. Организация станций дистанционного мониторинга уровня воды в открытых водоемах:
    • реках – для предупреждения паводковых ситуаций;
    • искусственных озерах для сбора технологических вод – ТЭЦ;
    • водозаборных сооружениях и др.;
  2. Измерение потоков воды с применением лотка Паршалла;
  3. Мониторинг уровня и объема воды в резервуарах: колодцах, скважинах, бассейнах, баках, цистернах.
Взаимодействие GSM-устройств с сервером

Взаимодействие GSM-устройств с сервером начинается с их настройки на фиксированный IP-адрес gsm-minitor.net.

На стороне сервера пользователю назначается необходимое количество служб/портов, при том, каждый порт может осуществлять производить мониторинг до 10 датчиков.

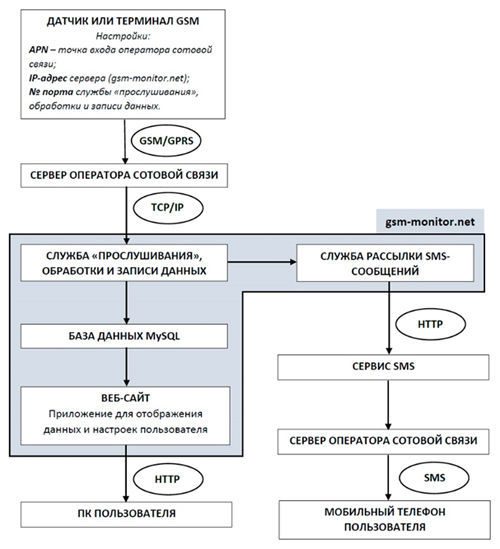

На рисунке ниже показана структура служб сервера.

Взаимодействие GSM-устройств с сервером

Служба «прослушивания», обработки и записи данных работает в фоновом режиме и ведет постоянное «прослушивания» канала TCP/IP, на который настраиваются датчики. При получении фрейма данных служба проверяет его на корректность и принадлежность к зарегистрированному устройству. Затем сравнивает полученные данные измерений с предустановленными значениями и, в случае истинности условия на сравнение, активирует службу отправки SMS-сообщений.  Далее полученные данные записываются в базу данных.

Для просмотра результатов и осуществления настроек пользователю достаточно иметь выход в Интернет.

Отображение данных:

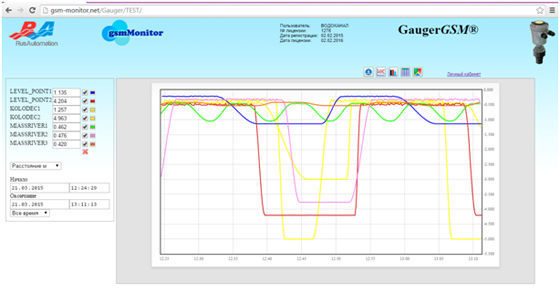

  • Линейные графики

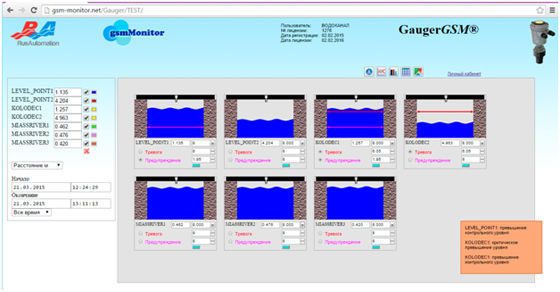

  • Столбиковые диаграммы
  • Таблица с выгрузкой в формате Excell

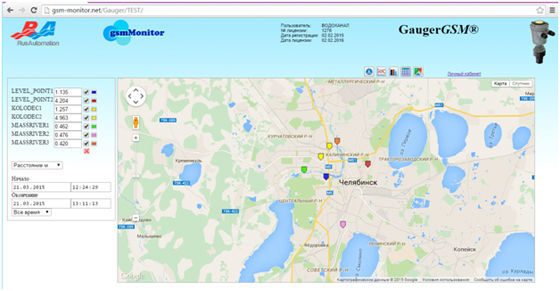

  • Карта местности

Gsm-monitor.net – веб-сервер для датчиков GSM/GPRS

Gsm-monitor.net – веб-сервер для датчиков GSM/GPRS

Gsm-monitor.net – веб-сервер для датчиков GSM/GPRS

Вывод данных может быть произведен в режиме «он-лайн». Масштабирование данных позволяет пользователю видеть тренды за все время измерений, а также в заданном интервале выбирать нужные фрагменты для детальной визуализации или выгрузки в виде таблицы, которая может быть экспортирована в ПК пользователя в формате Excell.



Пример: http://gsm-monitor.net/Gauger/TEST/
