Измерение расхода жидкости с использованием Лотков Паршалла

Лоток Паршалла представляет собой специальное гидротехническое сооружение/устройство, которое позволяет точно измерять расход воды в открытых каналах при помощи недорогих ультразвуковых уровнемеров или иных датчиков уровня.

Измерение расхода жидкости с использованием Лотков Паршалла

Общее описание

Лотки Паршалла предназначены для использования при измерении расхода жидкости в каналах с прямоугольным поперечным сечением. Также их можно использовать при измерениях расхода в каналах с трапецеидальным сечением, а также в естественных водотоках. У всех типоразмеров Лотков Паршалла схожая конструкция. Однако, в отличие от других лотков, лотки Паршалла с различной пропускной способностью отличаются друг от друга и не являются подобными. Для определенных нормализованных (стандартных) типоразмеров гидравлические характеристики были получены экспериментально. Поэтому при использовании этого устройства электронике датчика уровня должны быть известны все необходимые данные для расчета. Такими возможностями обладают, например, недорогие ультразвуковые уровнемеры EchoTREK для жидкости  и интегрированный ультразвуковой преобразователь уровня EasyTREK. Также есть полноценная система NIVOSONAR GPA.

Принцип работы

Измерение расхода жидкости с использованием лотка Паршалла основано на знании зависимости ее расхода от ее же уровня в определенной точке лотка с известными геометрическими размерами.

Измерение расхода жидкости с использованием Лотков Паршалла

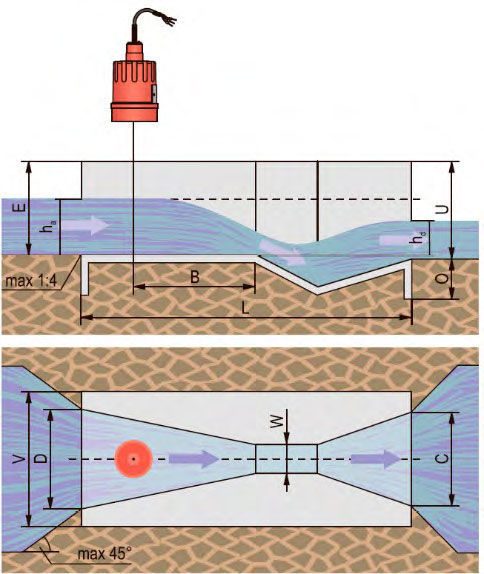

Типовая конструкция Лотка Паршалла состоит из таких элементов:

  1. Равномерно-сужающейся секции со стороны приточного (подводящего) канала;
  2. Точки для измерения, где устанавливается ультразвуковой датчик и измеритель скорости течения (отмечено красным цветом);
  3. Узкой горловины;
  4. Равномерно-расходящейся секции (перехода Вентури) со стороны отводного канала.

Лоток Паршалла работает в соответствии с принципом Вентури. Сужающейся секцией лоток ограничивает поток жидкости, по причине чего уровень в секции за горловиной повышается. Резкий перепад уровня воды в горловине увеличивает скорость истечения. Расход жидкости легко вычисляется по измеренному уровню, потому что этот уровень изменяется пропорционально потоку.

Применяемость

Системы измерения с использованием лотка Паршалла могут быть применены в таких приложениях:

  • Открытые потоки по типу рек, каналов, дренажных канав
  • Сточные воды, ливневые и внутренние водосточные системы
  • Измерение объема промышленных стоков
  • Оценка расхода в городских стоках и канализациях

Благодаря своей конструкции и рабочему принципу, лоток Паршалла крайне эффективен при измерении потока воды, содержащей твердые частицы. Потому что это создает небольшие потери глубины и дает возможность легкой адаптации в уже существующих канализационных системах.

Лотки Паршалла рекомендуется применять в режиме свободного (незатопленного) истечения. Рекомендуемые значения предельного затопления (относительного) hп составляют:

  • у лотков с шириной горловины W до 1,0 м hп = 0,6
  • у лотков с W от 1,0 до 2,4 м hп = 0,7
  • у лотков с W > 2,4 м hп = 0,8

Основные характеристики и размеры лотков можно найти в документации (ниже) или в гостах.

Читать Измерение потока сточных вод с помощью лотка Паршалла ...

Документация

Подробные размеры лотков, описание формул, ПО и характеристик приборов для комплектации системы приведены в документации:
